Digitale Ein-/ Ausgangsmodule CSDIO

8 digitale Eingänge, 6 digitale Ausgänge.

Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.

DatenblattTechnische Anwendungsberatung
  • Digitale Ein- und Ausgänge der modularen CS-Serie
  • 8 digitale Eingänge, 6 digitale Ausgänge
  • Eingänge isoliert von den Ausgängen
  • Eingänge unabhängig schaltbar für masse- oder potentialbezogene Signale
  • Eingänge unabhängig konfigurierbar für High oder Low Aktiv Zustand
  • Eingänge unabhängig schaltbar für hoch- oder niederfrequente Signale
  • Relais oder NFET Ausgangsmodule verfügbar
SPS und I/O-Systeme Digitale Ein-/ Ausgangsmodule CSDIO

Die CSDIO Module sind digitale Ein-/Ausgabemodule für die modulare CS-Serie. Sie bieten acht Eingänge und sechs Ausgänge die zur Erfassung von Kontakten und Sensoren oder zur Aktivierung von Relais und Spulen, SPS Eingängen usw. benutzt werden können.
Die Eingänge akzeptieren Standard DC oder Schließerkontakte, und werden über DIP-Schalter für masse- o. potentialbezogene Signale konfiguriert. Zusätzlich hat jeder Eingang einen über DIP-Schalter selektierbaren Filter zur Verhinderung von Kontaktprellen. Ebenso kann jeder Eingang per Software als High oder Low aktiv konfiguriert werden.
Die Module sind mit Relais oder NFET Ausgang verfügbar, die eine Schaltleistung von 1 A pro Ausgang haben (nur NFET DC). Für größere Schaltleistungen stehen entsprechende Leistungsrelais zur Verfügung.
Die CSDIO Module kommunizieren über einen Rückwandbus mit dem CS Master. Der Master, ausgestattet mit seriellen Schnittstellen und einem Ethernet Port erlaubt dem System Datenaustausch mit PCs, SPS Steuerungen, und SCADA Systemen. Der Master akzeptiert jede Konfiguration mit bis zu 16 CS Modulen.
Das interne Management der Spannungsversorgung erlaubt es im laufenden Betrieb Module zu wechseln (Hot Swap). Das reduziert erheblich die Reparaturzeiten. Die Konfiguration ist sowohl in den Modulen als auch im Master gespeichert, so dass beim Austausch eines Moduls keine Neukonfiguration nötig ist. Die modulare und kompakte Bauform der CS-Serie spart Montagezeit und Platz im Schaltschrank. Der Rückwandbus stellt die Kommunikation und die Spannungsversorgung der Module her und ist mit einem Klick auf eine Hutschiene zu montieren.

Eingänge

8 Eingänge NPN- oder PNP-schaltend,
über DIP-Schalter einstellbar,
max. +30 VDC
Eingangsfrequenz: max. 30 Hz
Zählfrequenz im Logikmodus max. 200 Hz

Ausgänge

CSDIO14R
6 Relais Ausgänge als Schließer/Öffner programmierbar,
3 A bei 30 VDC / 125 VAC
CSDIO14S
6 Solid-State Ausgänge
NPN OC MOSFET
max. 30 VDC bei 1 A

Schnittstellen

Kommunikation über CS-Master

Speicher

Nicht flüchtiger Speicher für alle Programmparameter.
Mastermodul speichert die Parameter zusätzlich.

Indikatoren

LED's:
Status
Eingang 1 bis 8
Ausgang 1 bis 6
Alarm

Isolation

500 Vrms für 1 Minute zwischen Versorgung, Ein- und Ausgängen.

Versorgung

Über Basisstecker des Mastermoduls.
Austausch bei anliegender Versorgungsspannung möglich.

Umgebungsbedingungen

Arbeitstemperatur: 0 °C bis +50 °C,
Lagertemperatur: -40 °C bis +85 °C

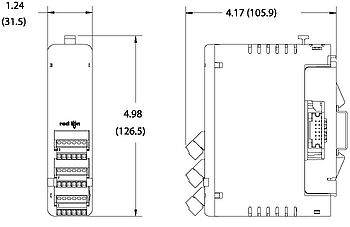

Gewicht

187 g

Montage

35 mm Hutschiene

Gehäuse

Flamm- und kratzfestes Kunststoffgehäuse.
