NT24K-12SFP-DM4

NT24K-12SFP-DM4
N-Tron NT24k® Networking Series

8x 10/100/1000BaseT(X) - RJ45
4x Dual-Mode SFP-Slots
Managed, Full Gigabit

Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.

DatenblattTechnische Anwendungsberatung
  • Managed, Full Gigabit, Layer 2
  • 8x 10/100/1000BaseT(X) - RJ45
  • 4x Dual-Mode SFP-Slots
  • Betriebstemperatur -40 °C bis +85 °C
  • Extrem zuverlässig: MTBF 2.000.000+ h
  • Zahlreiche Zertifizierungen
  • N-Ring™ - Ring-Redundanztechnologie
  • N-Link™ - Multi-Ring-Redundanztechnologie
  • N-View™ - Überwachungstechnologie

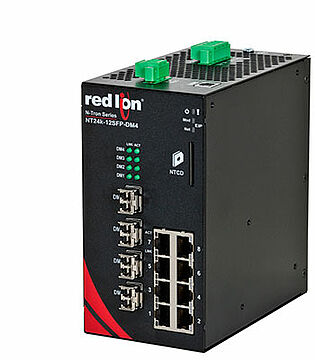

Industrial Ethernet Switch

Der managed NT24K-12SFP-DM4 bietet 8x RJ45- und 4x Dual-Mode SFP-Slots in einem kompakten, gehärteten Metall-DIN-Hutschienengehäuse.

Der NT24K-12SFP-DM4 wurde mit Eigenschaften wie Full Wire Speed, erweiterter Stoß- und Rüttelfestigkeit und einem breiten Betriebstemperaturbereich für anspruchsvollste Umgebungen konstruiert.

IGMP-Autokonfiguration, port-basiertes IEEE 802.1x mit RADIUS Remote-Server-Authentifizierung und N-RingTM-Technologie zur Herstellung von Redundanzen stellen eine schnelle Einsatzfähigkeit und eine robuste, sichere Netzwerkkommunikation für Anwendungen im Bereich der Alternativenergien, der Fertigungsautomatisierung, des Transports und der Wasser- und Abwasserbehandlung sicher.

Typ:

managed

Betriebsart:

Store and Forward

Switching engine:

Full Wire Speed, Layer 2

Management:

Webbrowser (USB Typ B)

Ethernet Standards:

  • IEEE 802.3 (10BaseT)
  • IEEE 802.3u (100BaseTX)
  • IEEE 802.3ab (1000BaseTX)
  • IEEE 802.3x (Flow-Control - FD)
  • IEEE 802.1d/D/w (STP, RSTP)
  • IEEE 802.1p (Class of Service)
  • IEEE 802.1Q (tagged VLANs)
  • IEEE 802.1x (RADIUS)

Features:

  • Port Mirroring
  • Jumbo Frame Support
  • DHCP (Client)
  • IGMP Autokonfiguration
  • SNMP v1, v2, v3
  • SNTP
  • N-Ring™ - Ring-Redundanz
  • N-Link™ - Multi-Ring-Redundanz
  • N-View™ - Monitoring

Ports - Gesamt:

12x (4x SFP)

RJ45 - Ports:

8x 10/100/1000BaseT(X)

RJ45 - Speed:

Auto-Negotiation (10/100/1000 Mbit/s)

RJ45 - Duplex:

Half- oder Full-Duplex

RJ45 - Anschluss:

MDI/MDIX Auto-Crossover /
TD/RD Auto-Polarity

RJ45 - Isolation:

ESD und Überspannungsschutz

Fiber - Ports:

4x Dual-Mode SFP

Interfaces:

  • USB Typ B
  • SD-Card Slot

Sensoren:

Temperatur (onboard)

Störmeldekontakt:

konfigurierbar

MAC table size:

16.000

Backplane:

bis zu 24,0 Gbit/s

Latency:

1,6 µs
(typische Werte, lastabhängig)

Spannungsversorgung:

redundanter Eingangsklemmleistenstecker mit Überspannungsschutz

Spannungsbereich:

10 bis 49 VDC

Leistungsaufnahme:

760 mA @ 24 VDC

Einschaltstrom:

20,4 A / 0,3 ms @ 24 VDC

BTU/h:

62,26

Betriebstemperatur:

-40 °C bis +85 °C

Lagertemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 95 % rF
(nicht kondensierend)

max. Einsatzhöhe:

3000 m

Vibration und Schock:

Shock: 200 g @ 10 ms
Vibration: 50 g @ 5 bis 200 Hz
(triaxial, Wandmontagehalterung)

Zertifizierungen:

Produktsicherheit
ANSI/ISA 12.12.01-2013 Class I and II, Div. 2 and Class III, Div. 1 and 2, Groups A, B, C and D Hazardous Locations UL508 Industrial Control Equipment
CAN/CSA-C22.2 No. 213-M1987 Class I Div. 2 Hazardous Locations
CAN/CSA-C22.2 No. 14-M1987 Industrial Control Equipment

Emissionen
FCC Title 47, Part 15, Radio Frequency Devices, Subpart B ANSI C63.4-2009
Industry Canada ICES-003, EN 55011; EN 61000-6-4, EN 61000-3-2, EN61000-3-3, EN 55032

Immunität
EN 55024, EN 61000-6-2;
IEC 61000-4-2 (ESD);
IEC 61000-4-3 (RFAM);
IEC 61000-4-4 (EFT);
IEC 61000-4-5 (SURGE);
IEC 61000-4-6 (RFCM);
IEC 61000-4-8 (PFMF);
IEC 61000-4-11 (VDI)

Rail
EN 50155, EN 50121 and EN 61373

Designed In Compliance
IEEE 1613 (Electric Utility Substations), NEMA TS1/TS2 (Traffic Control)

Andere
ABS Type Approval for Shipboard Applications; EMC Directive 2014/30/EU;
LV Directive 2014/35/EU GOST-R, RoHS Compliant

Schutzart:

IP20

MTBF:

2.000.000+ h

Ausführung:

Metall

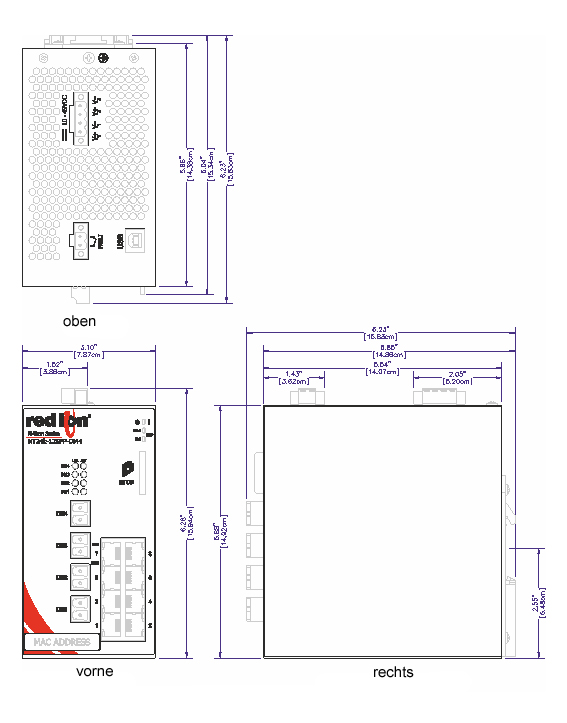

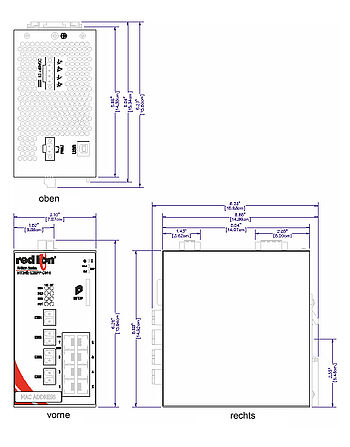

Abmessungen (BxHxT):

7,87 cm x 14,92 cm x 14,07 cm

Gewicht:

890 Gramm

Montage:

DIN-Hutschiene

Hersteller:

Red Lion Controls, USA
