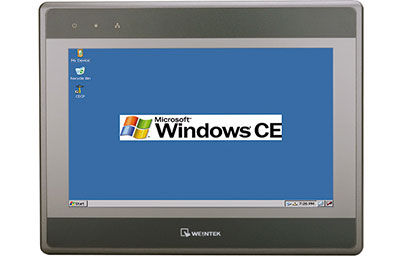

Bediengerät WBGCE100
Windows CE Touch Panel inkl. Windows CE NET 5.0 OS 10” Wide Screen TFT LCD Grafik-Anzeige 800 x 480 Pixel
Dieses Produkt ist abgekündigt
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.
- Windows CE Touch Panel inkl. Windows CE NET 5.0 OS
- 10” Wide Screen TFT LCD Grafik-Anzeige 800 x 480 Pixel
- 3 serielle Schnittstellen (1 x RS232, 2 x RS232/RS485)
- 10/100 Base T Ethernet-Port
- Frontseite Schutzart IP65
- 2 USB-Ports (1x USB 1.1 Host; 1x USB 2.0 High Speed)
- 32 Bit RISC 400 Mhz Prozessor
- resistives analoges Touch Display
- SD-Karten Slot
Das WBGCE100 von Weintek ist die perfekte Lösung für Anwendungen,
bei denen der Bediener mehr als nur ein Gerät überwachen und steuern muss.
Mit seinen 3 seriellen Schnittstellen und dem integrierten Ethernet Port
kann das 10” Wide Screen LCD TFT-Touch Bediengerät mit 800 x 480
Pixeln an mehrere serielle und Ethernet Geräte gleichzeitig
angeschlossen werden.
Das lüfterlose WBGCE100 ist ein anspruchsvolles Bediengerät ohne
redundante Funktionen. Der interne RISC Kernel sowie der ARM11
Hochleistungsprozessor unterstützt die Windows CE Plattform. Der
ARM926EJ Prozessor integriert einen 2D Grafikbeschleuniger und
einen Energiesparmodus.
Spannungsversorgung
24 VDC +/-20 %; 300 mA bei 24 VDC.
Anschluss über steckbare 2-polige Klemmleiste.
Anzeige
10” 800 x 480 Pixel TFT-LCD Touch Display mit einer
Helligkeit von 350 cd/m².
Maximal 65536 Farben.
Ablesewinkel(°): 45/65/65/65 (T/B/R/L)
Kontrastverhältnis: 300:1
Touch Display:
4-Draht analog resistiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von
typisch 30.000 Stunden.
Indikatoren:
3 Funktions-LEDs, die Spannungsversorgung und Kommunikation
anzeigen.
CPU und Core Logik:
32 Bit RISC 400 Mhz Prozessor
Speicher:
- 64 MB DDR2 on Board
- 128 MB Flash-Speicher on Board
- SD-Karten Laufwerk
USB-Port:
1x USB 1.1 Host und 1x USB 2.0 High Speed Anschluss.
Serielle Schnittstelle:
1x RS232, 1x RS232/485 und 1x RS232/485 bis 115.200 Baud,
individuell programmierbar.
Ethernet:
10 /100 Base-T über RJ45-Stecker.
Echtzeituhr:
interne Echtzeituhr vorhanden
Schutzart:
von vorne strahlwasserfest und staubdicht nach IP 65.
Gehäuse:
Stabiles Kunststoffgehäuse.
Abmessungen: B 271 mm x H 213 mm x T 50 mm.
Schalttafelausschnitt: 259 mm x 201 mm.
Schock:
10 Hz bis 25 Hz (X,Y, Z Richtung 2 g über 30 Minuten)
Relative Luftfeuchtigkeit:
max. 90%. rF, nicht kondensierend.
Umgebungstemperatur:
Betrieb: 0 bis +45°C.
Lager: 0 bis +45°C.
Hersteller:
Weintek Labs., Inc
