M-Bus Scanner / Auslesemodul
HD67031-B2-XX
Schnittstellen:
1x Ethernet-Port, 1x M-Bus Master, 1x M-Bus Slave
- Bis zu 80 M-Bus Teilnehmer anschließbar
- Hoher Temperaturbereich von -40°C bis +70°C
- Galvanische Trennung zwischen Ethernet und M-Bus
- Als Master oder Slave integrierbar
- Übertragung der Projektierung über Ethernet
Mit dem Modul HD67031-B2-XX können Sie die angeschlossenen M-Bus Geräte komfortabel auslesen. Das Modul scannt den M-Bus Bereich über die Primär- oder Sekundäradressen ab, und zeigt Ihnen von den angeschlossenen Geräten die dort enthaltenen Variablen. Es können bis zu 80 M-BusTeilnehmer angeschlossen werden. Das Modul kann als M-Bus Master die M-Bus Slaves ansprechen, oder als Slave in ein vorhandenes Netzwerk eingebunden werden. Die Übertragung der Konfiguration des Gateways per Software über den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.
Schnittstellen:
1x Ethernet-Port (RJ45 Buchse)
1x M-Bus Master (Schraubklemme, 2-polig)
1x M-Bus Slave (Schraubklemme, 2-polig)
Datenrate M-Bus:
300 bps bis 38.400 bps
LED:
5x Signalanzeige für Versorgung und Kommunikation
Versorgung:
18 VDC bis 35 VDC oder 15 VAC bis 21 VAC
Leistungsaufnahme:
HD67031-B2-20: 3,5 Watt / VA (ohne Last), 4 Watt / VA (mit Last)
HD67031-B2-40: 3,5 Watt / VA (ohne Last), 5 Watt / VA (mit Last)
HD67031-B2-80: 3,5 Watt / VA (Ohne Last), 8 Watt / VA (mit Last)
Galv. Trennung:
> 2.000 VDC
Software:
Kostenlose Konfigurationssoftware SW67031 zur
Parametrierung des Gerätes.
Betriebstemperatur:
-40°C bis +70°C
Luftfeuchtigkeit:
10% bis 80%, nicht kondensierend
Gehäuse:
PVC

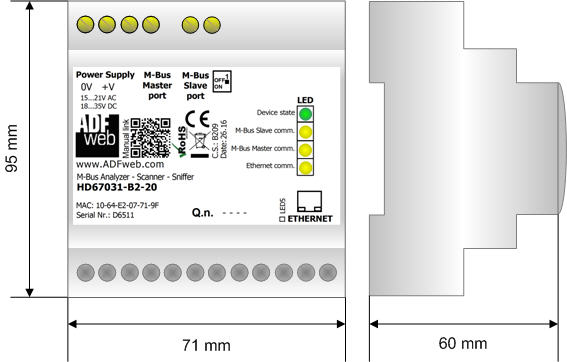

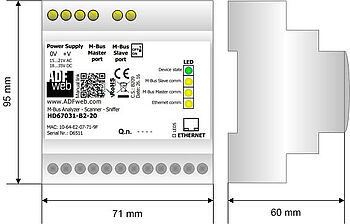

Abmessungen (BxHxT):
71 mm x 95 mm x 60 mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen
Download (1.43 MB)
Kostenlose Konfigurationssoftware SW67031 zur
Parametrierung des Gerätes.
