WRA240-24

Hutschienen-Netzgerät WRA240-24

Dreiphasiger Eingang:  340 VAC bis 575 VAC
Ausgang: 24 VDC bis 71 °C Betriebstemperatur
Ausgangsleistung von 240 Watt (10 A)
Überlast- und Überspannungsschutz

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Dreiphasiger Eingang: 3 x 340 VAC bis 575 VAC
  • Ausgang: 24 VDC bis 61 °C
  • Ausgangsleistung von 240 Watt (10 A)
  • Übertemperatur- und Kurzschluss-Schutz
  • Robustes Metallgehäuse mit Hutschienenmontage
Netzgerät Hutschienen-Netzgerät WRA240-24

Das Netzgerät WRA240-24 ist ein hochwertiges Schaltnetzteil für die Hutschienenmontage. Es überzeugt durch das kompakte und intelligente Design sowie durch sein robustes Metallgehäuse. Die Ausgangsspannung ist leicht und einfach justierbar (22,5 VDC bis 28,5 VDC) und besitzt auch bei Temperaturschwankungen und Laständerungen eine hohe Stabilität. Neben einem Kurzschlussschutz sorgen auch ein Überlast- und Überspannungsschutz am Ausgang für eine hohe Sicherheit.

Eingangsspannungsbereich:

3x 400 VAC bis 500 VAC

Nominale Eingangsspannung:

1 x oder 3 x 380/480 VAC
bei einphasigem Anschluss ist die Ausgangslast auf 75% reduziert

Maximaler Eingangsspannungsbereich

340 VAC bis 575 VAC oder 480 VDC bis 820 VDC

Einschaltstrom:

(340 VAC): typ. 20 A; max. 25 A

Eingangsstrom:

(400 / 500 VAC): 0,65 A / 0,55 A

Interne Sicherung:

2 A / 600 VAC pro Phase

Ausgangsspannung:

Werkseinstellung +/-1 %: 24 VDC

Justierungsbereich Ausgangsspannung:

22,5 VDC bis 28,5 VDC

Einschaltverzögerung:

nach Anlegen der Versorgung: 1 Sek. (max.)

Isolation:

Isolationsspannung Eingang/Ausgang:
3.000 VAC
Isolationsspannung Eingang/PE:
1.500 VAC
Isolationsspannung Ausgang/PE:
500 VAC

Dauerstrom:

bei 24 VDC < 25 °C (In): 10 A (permanent)
bei 28,5 VDC < 25 °C (In): 8,4 A

Hold-up Zeit:

mindestens 20 Millisekunden

Restwelligkeit:

≤ 100 mVpp

Wirkungsgrad:

90 %

Maximale Verlustleistung:

30 Watt bei 25 °C (400 VAC)

Überlastschutz:

120 bis 140 %

Kurzschlussschutz:

HICCUP-Modus

Power-Ready Anschluss

Schaltschwelle für geschlossenen Kontakt (beim Einschalten):
17,6 VDC bis 19,4 VDC

Überspannungsschutz:

Shut-Down mit 30 bis 33 VDC

Normen und Zulassungen:

UL 508 Listed / UL 60950-1 Recognized, ISA 12.12.01
UL 1310  Class 2 Power
TÜV EN 60950-1, EN61558-1, EN 61558-2-16
EN 61000-6-3, EN 55022 Class B
EN 61000-3-2, EN 61000-3-3
EN 61000-6-2, EN 55024
EN 61000-4-2, -3, -4, -5, -6, -8, -11
EN 61204-3, ENV 50204

Zuverlässigkeit:

MTBF 520.000 Stunden

Schutzart:

IP20

Gehäuse:

Stabiles Metallgehäuse.
Befestigung auf der Hutschiene.

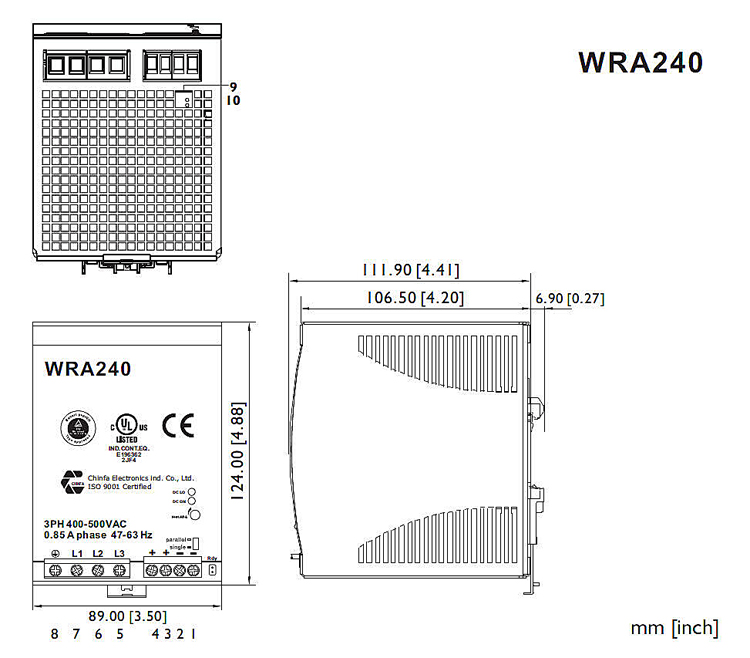

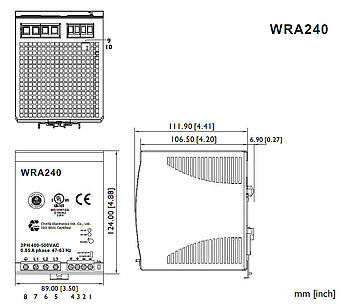

Abmessungen (BxHxT):

89 mm x 124 mm x 111,9 mm

Anschluss:

Eingang Schraubklemmen: AWG24-10 mit 0,2 bis 4 mm² Querschnitt
Ausgang Schraubklemmen: AWG24-10 mit 0,2 bis 4 mm² Querschnitt



Relative Luftfeuchtigkeit:

max. 95 % rF bei 25 °C, nicht kondensierend.

Umgebungstemperatur:

Betrieb: -40 °C bis +71 °C
( > 61 °C führt zu einem Herabsetzen der Betriebswerte um 2,5 % / °C )
Lager: -40 °C bis +85 °C.

Gewicht:

ca. 1.100 g

Lieferumfang:

Gerät, Betriebsanleitung.
