WK107USB

Schnittstellenwandler WK107USB

Schnittstellen RS485 / USB
mit galvanischer Trennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
Signalwandler  WK107USB

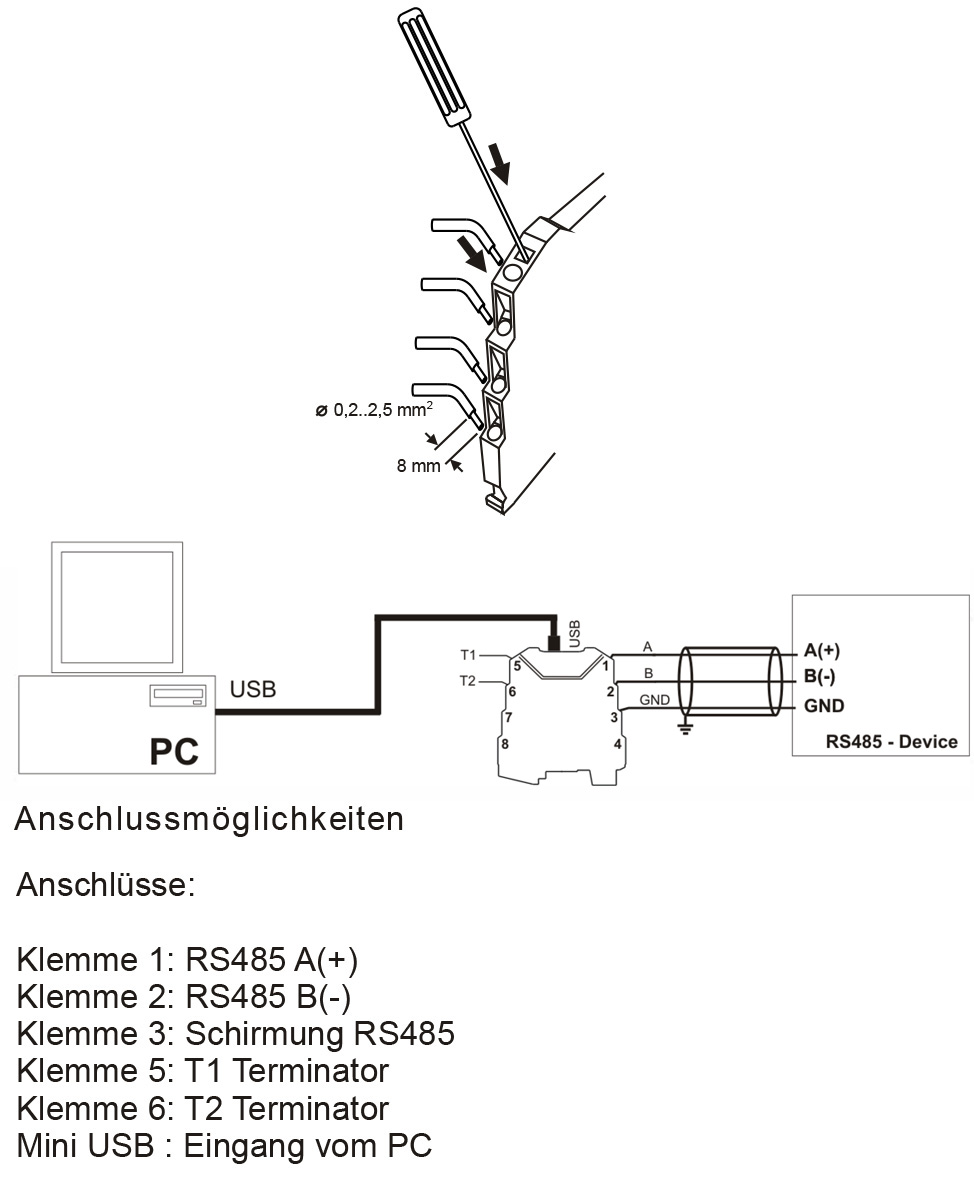

Anschlüsse:

Federklemmen und MINI-USB-B

Schnittstellen:

USB:
USB 1.1 und USB 2.0
MINI-USB-B-Buchse auf der Front

RS485:
Differentspannung am Ausgang:
max. ±5,0 VDC (ohne Last)

Differentspannung am Eingang:
max. ±5,0 VDC.
Logisch 1: < -0,2 VDC
Logisch 0: > +0,2 VDC

Maximale Kabellänge: 1200 m.

Baudrate:

Min. 1.200 Baud, max. 115.200 Baud
Abschaltzeit: nach 1 Zeichen in Abhängigkeit von der Baudrate.

Indikatoren:

3 LED#s für Versorgung, Signalsenden, Signalempfangen, Status

Einstellungen:

DIP-Schalter

Isolation:

RS232 / RS485 / Spannungsversorgung 1500 VAC untereinander (3-Wege)

Versorgung:

19,2 VDC bis 30 VDC, max. 0,5 W

Schutzart:

IP20

Umgebungsbedingungen:

Arbeitstemperatur: 0 °C bis +55 °C
Lagertemperatur: -30 °C bis +70 °C

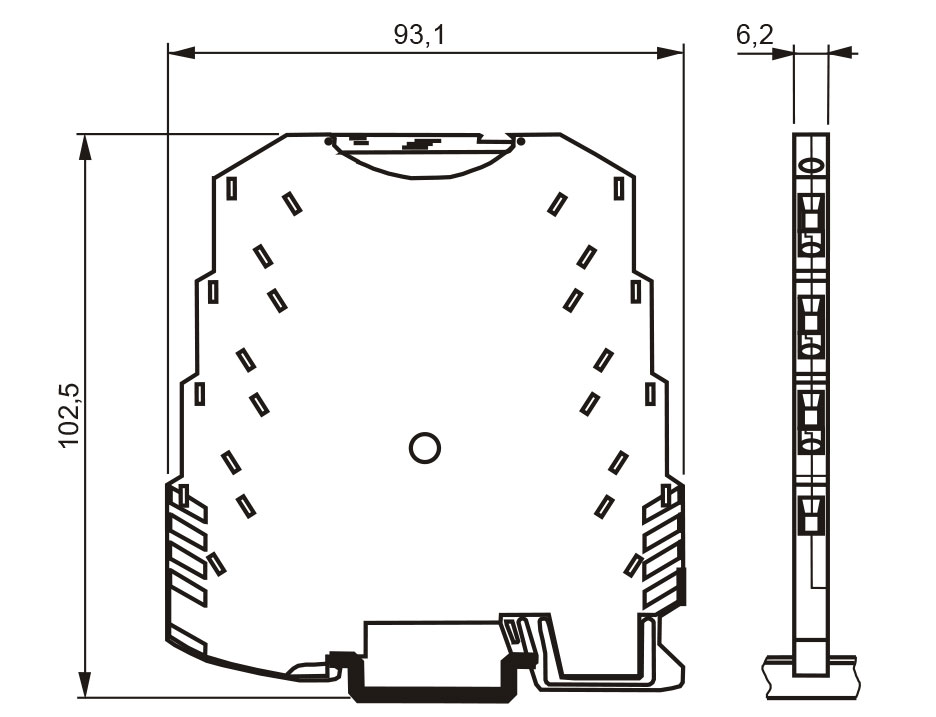

Abmessungen (B x H x T):

6,2 mm x 93,1 mm x 102,5 mm

Montage:

35 mm Hutschiene

Gehäuse:

stabiles PBT Kunststoffgehäuse

weiteres auf Anfrage

.....
