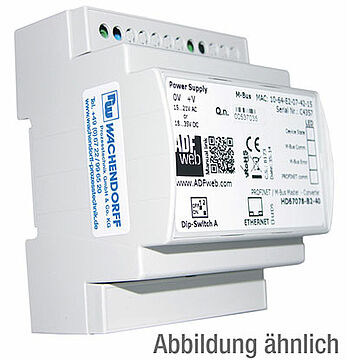

Gateway Profinet Slave / M-Bus Master
HD67078-B2-XX
Schnittstellen:
1x M-Bus, 1x Ethernet-Port
- Konfigurierbares Gateway für freie Variablenverwaltung
- Profinet Datenblockgröße maximal 1.440 Bytes
- Hoher Temperaturbereich von -40 °C bis +85 °C
- Bis zu 80 M-Bus Teilnehmer anschliessbar
- Galvanische Trennung
- Übertragung der Projektierung über Ethernet

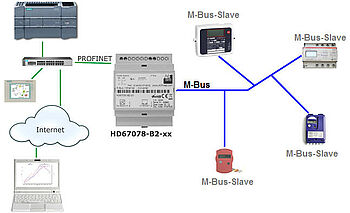

Das konfigurierbare Gateway HD67078-B2-XX ermöglicht die Kommunikation zwischen M-Bus Teilnehmern (bis zu max. 80 M-Bus Slaves) und einem Profinet Master. Sie können hiermit die M-Bus Daten, von bis zu 80 M-Bus Slaves, einem Profinet Master zur Verfügung stellen. Es ist mit der zugehörigen PC-Software über den Ethernet-Port einfach konfigurierbar. Sie ordnen dabei die M-Bus Variablen den Bytes im Profinet zu. Die Montage erfolgt einfach und zuverlässig auf einer DIN-Hutschiene.

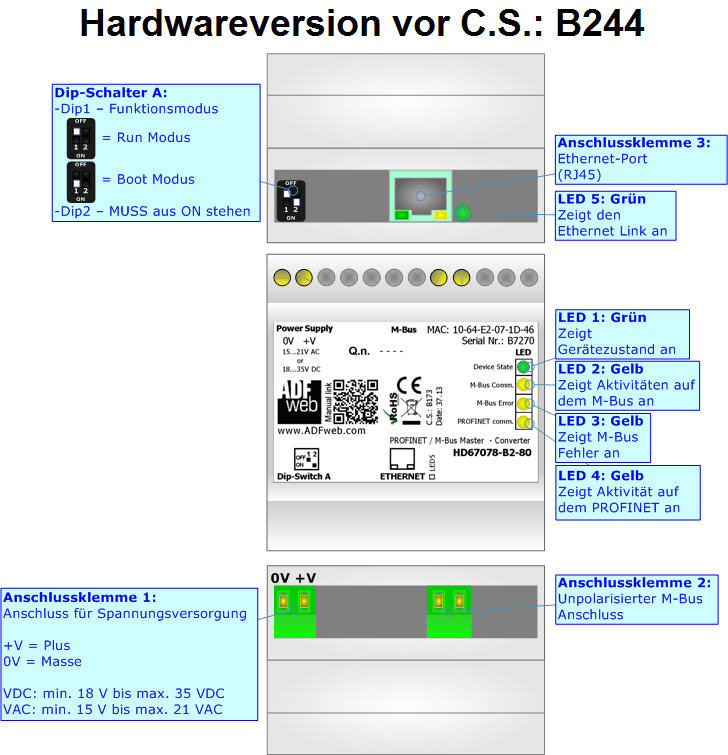

Schnittstellen:
1x Ethernet-Port (RJ45 Buchse)
1x M-Bus (Schraubklemme, 2-polig)
Profinet Datenblockgröße:
Eingangsblockgröße maximal 1.440 Bytes
Ausgangsblockgröße maximal 1.440 Bytes
M-Bus Datenrate:
Max. 38.400 bps
LED:
4x Signalanzeige für Versorgung und Kommunikation
Versorgung:
18 VDC bis 35 VDC oder 15 VAC bis 21 VAC
Leistungsaufnahme:
HD67078-B2-20: 3,5 Watt / VA (Ohne Last), 4 Watt / VA (mit Last)
HD67078-B2-40: 3,5 Watt / VA (Ohne Last), 5 Watt / VA (mit Last)
HD67078-B2-80: 3,5 Watt / VA (Ohne Last), 8 Watt / VA (mit Last)
Software:
Kostenlose Konfigurationssoftware SW67078 zur
Parametrierung des Gerätes.
M-Bus Scan-Funktion:
Die Nutzung der Scan-Funktion ist erst für Geräte ab der Hardware-Version
C.S: B244, sowie der neusten Software-Version möglich. Für weitere Fragen und Hinweise lesen Sie bitte die Technical Note 0105 M-Bus Scan-Funktion.
Profinet XML-Datei:
Die benötigte Profinet XML-Datei erzeugen Sie mit der
kostenlosen Konfigurationssoftware SW67078.
Betriebstemperatur:
-40 °C bis +85 °C
Luftfeuchtigkeit:
10 % bis 80 %, nicht kondensierend
Gehäuse:
PVC

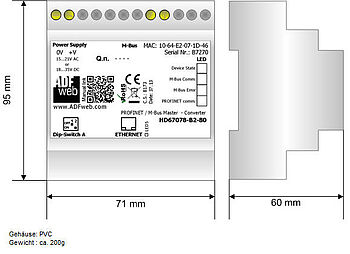

Abmessungen (BxHxT):
71 mm x 95 mm x 60mm
Gewicht:
ca. 200 g
Befestigung:
Montage auf der DIN-Hutschiene
Hinweis:
Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.
An das HD67078-B2 können M-Bus-seitig Slaves angeschlossen werden und PROFINET-seitig Master angeschlossen werden.
Zolltarifnummer:
8517 62 00
Hersteller:
ADFweb.com S.r.l.
