HD67931-B2-XXX

Gateway M-Bus Master / MQTT Client

Schnittstellen:
HD67931-B2-XXX: 1x Ethernet-Port, 1x M-Bus

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Definieren Sie die MQTT Parameter
  • Definieren Sie die M-Bus Parameter
  • Definieren Sie welche M-Bus Variablen an dem MQTT Server gesendet werden
  • Definieren Sie welche M-Bus Variablen vom MQTT Server geschrieben werden

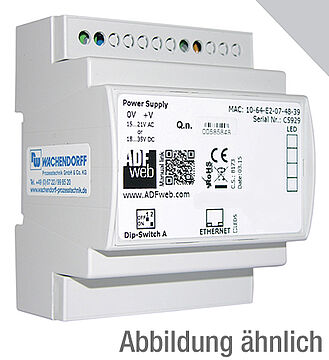

HD67931-B2-20, Gateway M-Bus Master / MQTT Client

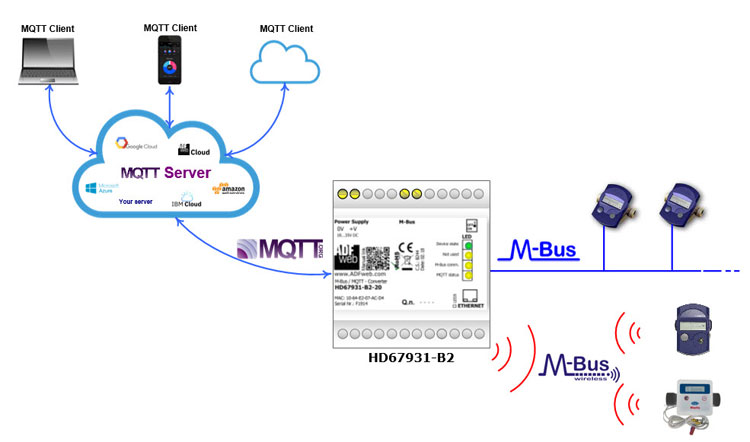

Das konfigurierbare Gateway HD67931-B2 ermöglicht die Kommunikation zwischen M-Bus-Geräten (bis zu 250 M-Bus-Slaves) und einem MQTT-Broker(Server). Es ist möglich, alle Variablen von den M-Bus-Geräten zu lesen und sie via MQTT an einen Broker(Server), mit konfigurierbaren Themen zu senden(publish). Auf der MQTT Seite ist es möglich, TLS / SSL-Verschlüsselung zu verwenden, um eine sichere Verbindung zum MQTT-Broker (Server) zu haben. Die Übertragung der Konfiguration, die Sie zuvor mit der kostenlosen Konfiguartionssoftware SW97931 erstellt haben, ist sehr einfach und schnell über den Ethernet-Port geschehen. Die Hutschienenmontage und die Schraubklemmen garantieren eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerät

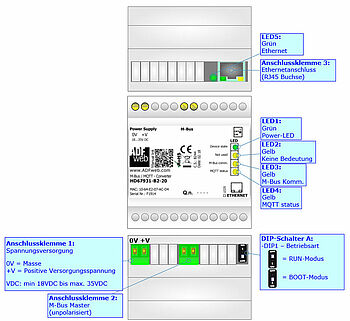

Schnittstellen:

HD67931-B2-XXX:
1x Ethernet-Port (RJ45), 1x M-Bus (Schraubklemme, 2-polig)

Verschlüsselung:

TLS / SSL-Verschlüsselung

LED:

5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

18 VDC bis 35 VDC

Leistungsaufnahme:

Leistungsaufnahme mit Last:

HD67931-B2-20: 4 Watt / VA
HD67931-B2-40: 5 Watt / VA
HD67931-B2-80: 8 Watt / VA
HD67931-B2-160: 14 Watt / VA
HD67931-B2-250: 30 Watt / VA

Die Leistungsaufnahme ohne Last bei allen Gatewayvarianten beträgt:
3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67931 zur
Parametrierung des Gerätes

Betriebstemperatur:

-40 °C bis + 85 °C

Luftfeuchtigkeit:

10 % bis 80 %, nicht kondensierend

Gehäuse:

PVC

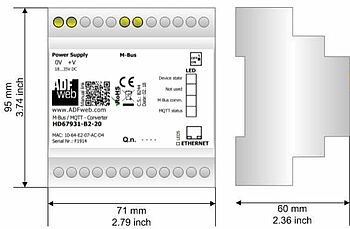

Abmessungen (BxHxT):

71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67931-B2-XXX können M-Bus-seitig nur Slaves angeschlossen werden und auf der MQTT Seite ist das Gateway ein MQTT Client.

info flyer gateways
Flyer Gateways / Bussysteme und Daten zusammenführen

Hier können Sie unsern Flyer Gateways / Bussysteme und Daten zusammenführen

HD67931 Installationsanleitung
Installationsanleitung HD67931-B2-XXX

sw-HD67514
SW67931

Kostenlose Konfigurationssoftware SW67931 zur
Parametrierung des Gerätes.

Netzgerät Hutschienen-Netzgerät AMR4-24
AMR4-24

Hutschienen-Netzgerät AMR4-24

Einphasiger Eingang: 90 VAC bis 264 VAC
Ausgang: 24 VDC (2,5 A)
Betriebstemperatur: -40 °C bis +71 °C
Überlast- und Überspannungsschutz

Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Artikelnr.ArtikelPreis/StkAnzahl
HD67931-B2-20

M-Bus Master / MQTT Client
- für bis zu 20 M-Bus-Slaves

auf Anfrage
HD67931-B2-40

M-Bus Master / MQTT Client
- für bis zu 40 M-Bus-Slaves

auf Anfrage
HD67931-B2-80

M-Bus Master / MQTT Client
- für bis zu 80 M-Bus-Slaves

auf Anfrage
HD67931-B2-160

M-Bus Master / MQTT Client
- für bis zu 160 M-Bus-Slaves

auf Anfrage
HD67931-B2-250

M-Bus Master / MQTT Client
- für bis zu 250 M-Bus-Slaves

auf Anfrage
Zubehör
AMR4-24

Hutschienen-Netzgerät für Gebäudeautomatisierung, 90 bis 264 VAC, 24 VDC, 2,5 A

auf Anfrage
KABETH10

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 0,3 m

2,50 €0,00 €
KABETH11

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 1 m

3,40 €0,00 €
KABETH12

Patch-Kabel, RJ45 UTP CCA, CAT5e weiß, 2 m

4,50 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
