HD67510-XX

Gateway Modbus TCP Client / Modbus RTU Slave
HD67510-XX

Schnittstellen:
1x RS485, 1x RS232, 1x Ethernet

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 1x 10/100BaseT; automatische Erkennung für Modbus TCP
  • Konfiguribares Gateway mit SW67510
  • Galvanische 3-Wege-Trennung zwischen Seriell/ Ethernet und Versorgung
  • Bidirektionaler Datenaustausch zwischen Modbus RTU und Modbus TCP
  • Hoher Temperaturbereich von -40 °C bis +85 °C
  • Übertragung der Projektierung über Ethernet
Gateways und Protokollwandler Gateway CANopen Modbus TCP Client HD67504, HD67515, HD67507, HD67510, HD67514

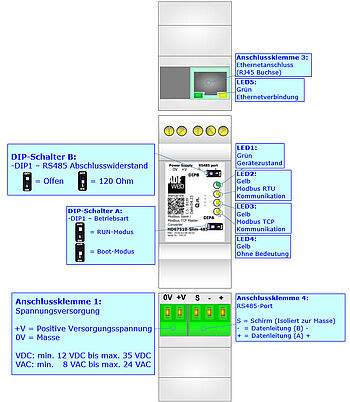

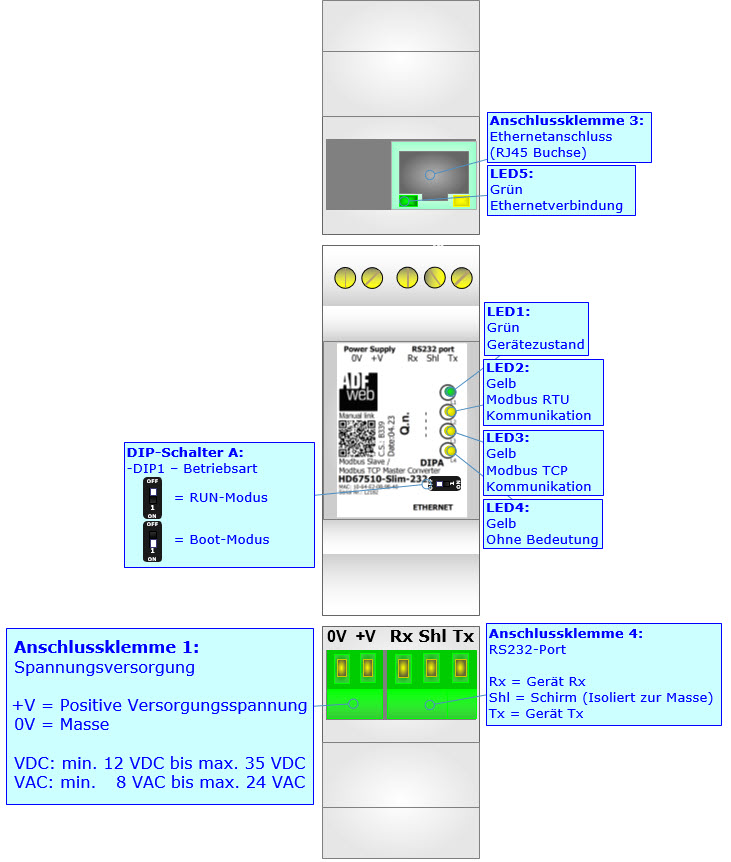

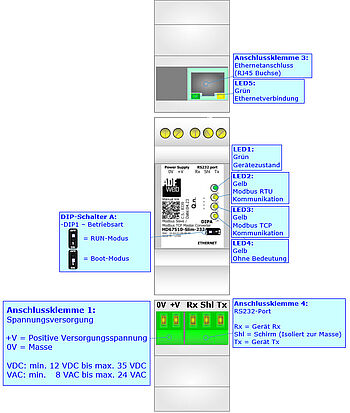

Das konfigurierbare Gateway und HD67510-XX ermöglicht die Kommunikation zwischen einem seriellen und einem Ethernet basierenden Modbus System. Das Gateway lässt sich dabei entweder als transparentes Gateway oder auch als Datenumsetzer mit einstellbarer Übersetzungstabelle verwenden. Das Gateway kann als Modbus TCP Client selbständig Daten von mehreren Teilnehmern akquirieren und einem übergeordneten System zur Verfügung stellen. Selbstverständlich können auch Daten in die entgegengesetzte Richtung übermittelt werden. Die Übertragung der Konfiguration des Gateways per Software SW67510 über die RS232-Schnittstelle sowie den Ethernet-Port ist sehr einfach und schnell geschehen. Die Hutschienenmontage und die abnehmbaren Schraubklemmen (HD67510-A1) gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Schnittstellen:

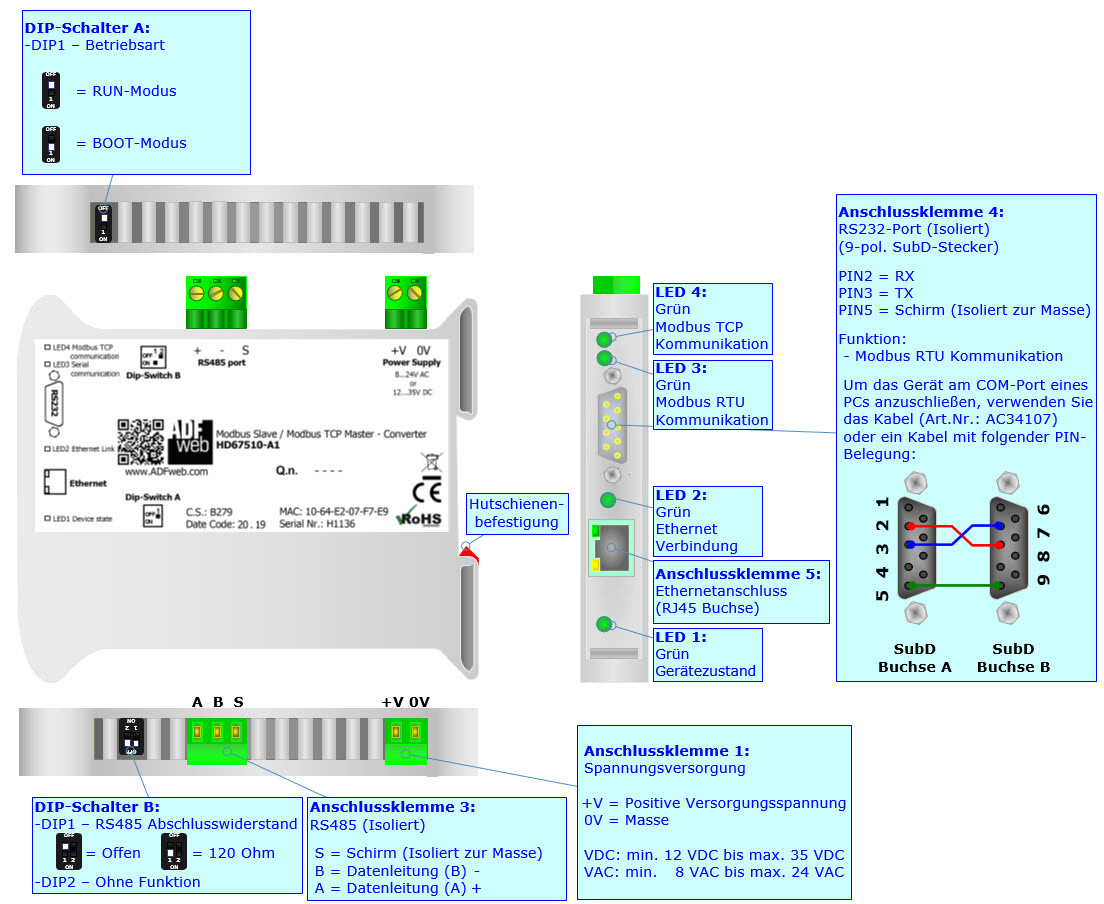

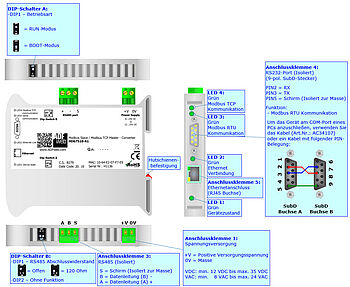

HD67510-A1:
1x Ethernet-Port (RJ45 Buchse)
1x RS232 (Sub-D Stecker, 9-polig)
1x RS485 (abnehmbare Schraubklemme, 3-polig)

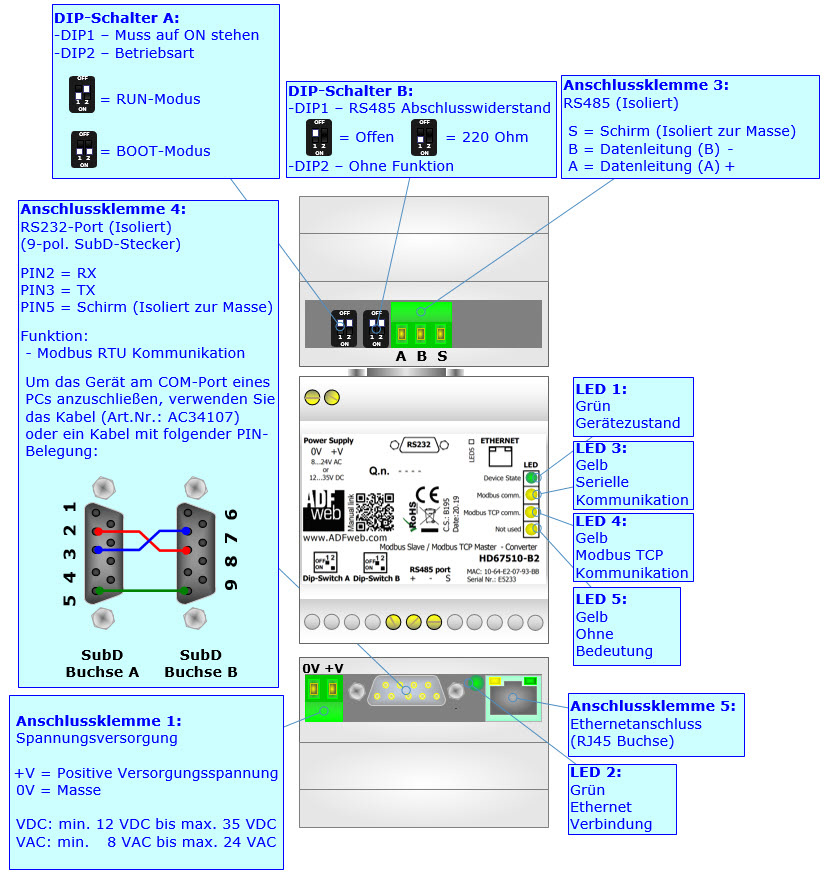

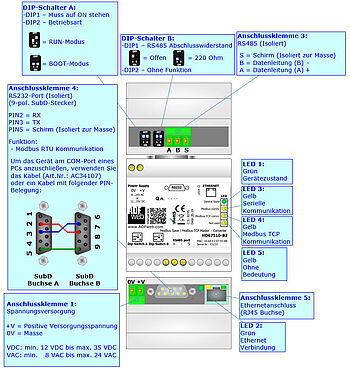

HD67510-B2:
1x Ethernet-Port (RJ45 Buchse)
1x RS232 (Sub-D Stecker, 9-polig)
1x RS485 (Schraubklemme, 3-polig)

Datenrate seriell:

Max. 115 kbps

LED:

HD67510-A1:
4x Signalanzeige für Versorgung und Kommunikation

HD67510-B2:
5x Signalanzeige für Versorgung und Kommunikation

Versorgung:

12 bis 35 VDC, 3,5 Watt
8 bis 24 VAC , 3,5 VA, 50/60 Hz

Leistungsaufnahme:

3,5 Watt / VA

Software:

Kostenlose Konfigurationssoftware SW67510 zur
Parametrierung des Gerätes

Unterstützte Funktionscodes:

01, 02, 03, 04, 05, 06, 15, 16, 23

Betriebstemperatur:

-40°C bis +85°C

Gehäuse:

PVC

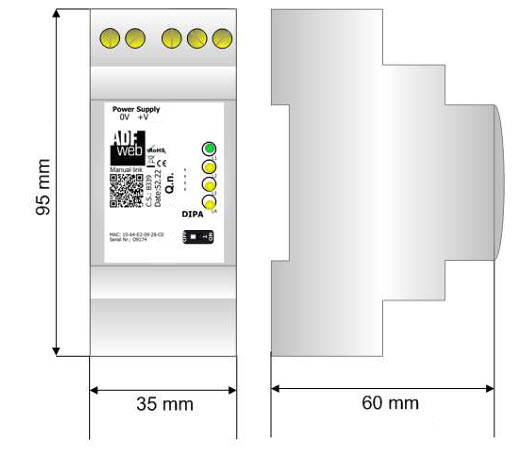

Abmessungen (BxHxT)

HD67510-A1:
23 mm x 107 mm x 120 mm

HD67510-B2:
71 mm x 95 mm x 60 mm

Gewicht:

ca. 200 g

Befestigung:

Montage auf der DIN-Hutschiene

Hinweis:

Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen.

An das HD67510-XX können Modbus-TCP-seitig Server (Slaves) und Modbus-RTU-seitig Master angeschlossen werden.
