Elektronisches Zeitrelais C48 T
2x 6-stellige, 2-farbige Digitalanzeige
mit 1 oder 2 Vorwahlen
2 Transistor- und Relaisausgänge, 12 Zeitbereiche
- 2 Transistor- und Relaisausgänge
- 12 Zeitbereiche
- einfach programmierbar
- bis zu 42 verschiedene Betriebsarten
- leichte Bedienung über 4 Tasten
- DIN - Ausschnitt 45 mm x 45 mm
- Schutzart IP65
Der C48 T ist mit einer oder mit zwei Vorwahlen erhältlich. Auf dem 2-farbigen Display können z. B. der aktuelle Zeitwert und der Vorwahlwert gleichzeitig angezeigt werden. Der C48 T bietet 12 verschiedene Zeitbereiche von 1/1000 Sekunden bis Stunden und Minuten. Mit bis zu 42 verschiedenen Betriebsarten und drei programmierbaren Benutzereingängen, sowie einer programmierbaren Fronttaste, ist der C48 T universell einsetzbar. Seine hohe Schutzart IP65 ermöglicht einen Einsatz in fast allen Industriezweigen wie z. B. Galvanik, Reinigungsanlagen oder Prüffeldeinrichtungen.
Anzeige
2 x 6-stellige Standard- oder hintergrundbeleuchtete brillante LCD. Obere Anzeige rot 7,5 mm hoch und untere Anzeige grün 5 mm hoch. Indikatoren: PRS, 1, 2, O1, O2 für den Schaltzustand der Ausgänge und die Identifikation der Vorwahlen
Tasten
Mit 4 Tasten wird das Gerät programmiert und bedient.
Alle Tasten lassen sich selektiv sperren.
Eingang
Run/Stop, über Jumper als high- oder low-aktiv einstellbar.
Low aktiv: VILmax = 1,5 VDC, 22 kOhm Pull-Up Widerstand auf 5 VDC.
High aktiv: VIHmin = 3,5 VDC, VIN = max. 30 VDC, 22 kOhm Pull-DownWiderstand.
Maximale Run/Stop-Verzögerungszeit: 250 µs.
Genauigkeit
±0,01 %
Benutzereingänge 1, 2 und 3
Die 3 Benutzereingänge können über Taster, Schalter, Relais oder NPN-schaltende Transistoren gegen Masse aktiviert werden. Maximale Verzögerungszeit: 5 ms.
Ausgänge
Transistor: PNP-OC ISRC = 100 mA, VOH = 12 VDC ±15 % (bei Spannungsversorgung über C48 T); VOH = 13 VDC bis 30 VDC (bei externer Spannungsversorgung). Relais: Schließer, 250 VAC/30 VDC/5 A, min. 100.000 Schaltzyklen. Wischsignalzeit: 0,01 s Auflösung: 0,01 bis 99,99 s, ±0,01% + 10 ms. 0,1 s Auflösung: 0,1 bis 999,9 s ±0,01 % + 100 ms.
Programmierung
Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten
RS485(Option)
32 Geräte vernetzbar, Baudrate: 1200 bis 9600,
Adressen: 0 bis 99, Format: 10 Bit, 1 Startbit, 7 oder 8 Datenbits, 1 oder kein Paritätsbit und Stopbit. Parität: Odd, Even oder keine.
Datensicherung
EEPROM speichert alle Programmparameter und Timerwerte.
Spannungsversorgung
C48TXX0X: 85 bis 250 VAC, max. 9 VA/11 bis 14 VDC (VDC-Versorgung nicht bei Geräten mit PNP-Ausgang)
C48TXX1X: 18 bis 36 VDC, 5,5 W/24 VAC (10%).
Sensorversorgung
12 VDC (±15 %)/100 mA.
Schutzart
Von vorne strahlwasserfest und staubdicht nach IP 65
Gehäuse
Flamm- und kratzfester schwarzer Kunststoff. Gehäuse wird an Schalttafel montiert. Frontseite kann herausgezogen werden. Geräte können direkt aneinander montiert werden.
Abmessungen
B 50 mm x H 50 mm x T 106 mm. Schalttafelausschnitt DIN B 45 x H 45 mm.
Anschluss
über 14 Schraubklemmen.
Umgebungstemperatur
Betrieb: 0 °C bis +50 °C, Lager: -40 °C bis +70 °C.
Elektromagnetische Verträglichkeit CE-konform
Störaussendung: EN 50 081-2
Störfestigkeit: EN 50 082-2
Zulassungen
UL-Zulassung (Underwriters Laboratories) für die USA und Kanada.
Gewicht
ca. 170 g.

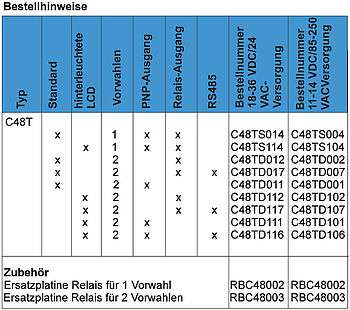

Lieferumfang
Gerät, Befestigungsmaterial, Dichtung, Bedienungsanleitung.
Zolltarifnummer:
9032 89 00
Hersteller:
Red Lion
