Eingangsbereiche:

Einstellung des Eingangssignals in der Software, Tastatur oder App.
Thermoelement Typ K,S,R,J,T; Vergleichsstelle: intern (von -25 °C bis 85 °C)
Temperaturfühler: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC 10K (β 3435K und β3694K), NTC 2252 (β3976K)
Lineare Eingänge: 0 V bis 10 V, 0/4 mA bis 20 mA, 0 mV bis 60 mV
Potentiometer: 1 bis 150 kOhm

Impedanz:

0 bis 10 V: R_i > 110 KOhm
0 bis 20 mA: R_i < 5 Ohm
0 bis 60 mV: R_i  > 1 MOhm

Genauigkeit:

bei 25 °C 0,2%± 1 Ziffer für Thermoelemente und Widerstandsthermometer V und mA.

Genauigkeit Vergleichsstelle 0,1 °C/°C

Anzeige:

3-stellige weiße LED-Anzeige mit 14,2 mm Ziffernhöhe

Tastatur:

4 Tasten zum Programmieren und Einstellen des Sollwertes.

Indikatoren:

Drei orange Indikatoren für Regelausgänge, Alarmzustände, serielle Kommunikation und Tuning.
C: AN, wenn Regelausgang aktiv ist.
A1: AN, wenn ein Alarm ansteht.
R: AN wenn der Regler über die Serielle Schnittstelle kommuniziert. (Nur UR3274S6 und UR3274S7)

Messzyklus:

programmierbar bis zu 2,1 msek (470 Hz),

Zykluszeit:

Interne Zykluszeit beträgt 100 ms (nicht veränderbar).

Relaisausgang:

UR3274S4 und UR3274S5: 1 x Wechselrelais mit 5 A bei 250 VAC,
1 x Schließer mit 5 A bei 250 VAC
UR3274S6 und UR32374S7: 1 x Wechselrelais mit 5 A bei 250 VAC,
Programmierbar als Regelausgang zum Heizen/Kühlen bzw. Alarm.

SSR-Ausgang:

Digitaler NPN-Ausgang/ SSR-Ausgang: 12 VDC bei max. 25 mA
Achtung: Masse-/Minusausgang wird geschaltet.
Programmierbar als Regelausgang zum Heizen/Kühlen bzw. Alarm.

Spannungsversorgung:

UR3274S4 und UR3274S6: 12 bis 24 VAC/VDC, ±10 %, 50/60 Hz, 4,5 Watt/VA
UR3274S5 und UR3274S7: 24 bis 230 VAC/VDC, ±15 %, 50/60 Hz, 5 Watt/VA

Umgebungsbedingungen:

Betriebstemperatur: 0 °C bis +45 °C;
relative Luftfeuchte 35 % bis 95 %. rF, nicht kondensierend
Max. Höhe: 2000m

Programmierung:

Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten. Des weiteren ist die Programmierung für Android-Smartphones über die Wachendorff EMG APP möglich (via NFC/RFiD) . Für die Programmierung via APP, kann der UR3274SX-Regler sich auch im Spannungslosem Zustand befinden. Die Wachendorff EMG App ist im Moment nur für Android Betriebssysteme geeignet. Eine Wachendorff EMG App, die iOs-Betriebssysteme unterstützt, folgt demnächst.
Eine weitere Option der Programmierung ist mit der PC-Software "Wachendorff EMG DESKTOP" via USB (USB-Kabel 2.0A auf Micro-USB).
Auf der optionalen USB-Speicherkarte (SFUR0USB) können Sie Konfigurationen abspeichern und anschließend auf andere Geräte übertragen.

NFC/RFiD:

Bei Abfrage durch ein Lesegerät, welches das NFC-V-Protokoll unterstützt, ist das Gerät gemäß der Norm ISO/IEC 15693 als VICC (Vicinity Inductively Coupled Card) zu betrachten. Der Regler arbeitet bei einer Frequenz von 13,56 MHz. Das Gerät sendet an sich keine Funkwellen aus.

Hinweise zur Programmierung via App:

Die Position des NFC-Sensor des Reglers befindet sich links oben über der Pfeil hoch Taste.
Schutzhüllen für Smartphones können die Verbindung stören und sollten daher vom Smartphone, für den Zeitraum der Programmierung, entfernt werden.

Funktionalität:

Der Regler besitzt einen Regelausgang für Zweipunkt-Regelung (mit Hysterese) oder Dreipunkt-Regelung mit P, PI, PD und PID-Verhalten. Die Ausgabe erfolgt Zeitproportional. Zusätzlich ist eine Taktansteuerung für ein Regelventil programmierbar.

Alarmbetriebsarten:

Sie schalten bei Über- oder Unterschreitung der Temperatur oder bei Abweichung; Bandalarm; Grenzwert- oder Dauersignalschaltung. Standby und Hysterese sind programmierbar. Bei Sensorbruch: unterschiedliche Optionen einstellbar.

Schnittstelle:

UR3274S4 und UR3274S5:
1x Micro-USB

UR3274S6 und UR3274S7:
1x Mirco-USB
1x RS485-Schnittstelle (Modbus RTU Slave)

Datenschutz:

Passwort geschützter Zugriff auf Sollwert, Alarmwerte und Parameter.
NFC/RFiD Sensor abschaltbar.

Gehäuse:

Schwarzes, stoßfestes Kunststoffgehäuse
Gehäuse: PC UL94V2 selbstlöschend
Frontplatte: PC UL94V2

Schutzart:

IP65 Frontplatte (mit Dichtung)
IP20 Gehäuse und Klemmleisten

Gewicht:

ca. 120g

Zertifikate & Zulassungen:

CE

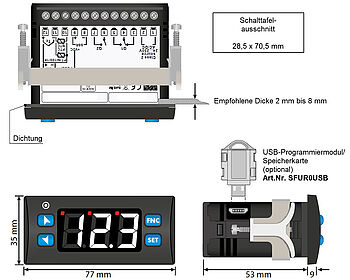

Abmessungen (BxHxT):

77 mm x 35 mm (Frontplatte) x 53 mm
Schalttafelausschnitt: 28,5 x 70,5 mm
Stärke der Frontplatte: 9 mm
Befestigung über Montagerahmen mit Klemmbügel aus Kunststoff.

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Installationsanleitung

Zertifkate:

CE, RoHS

Zolltarifnummer:

8542 31 90

Hersteller:

Wachendorff Prozesstechnik GmbH & Co. KG
