WK109TC

Signalwandler für Thermoelemente WK109TC

wandelt Signale eines Thermoelement Temperatursensors in ein V oder mA Normsignal,
galvanische 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • NEU: 6 mm Gehäuse
  • Wandelt ein Signal eines Thermoelementes in ein 0/4-20 mA, 20-0/4 mA, 0-10 VDC, 10-0 VDC oder 0/1- 5 VDC Normsignal
  • 14 Bit Auflösung
  • Einstellbare Alarmschwelle
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 VDC bis 30 VDC, max. 25 mA
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
Signalwandler für Thermoelemente WK109TC

Der Signalwandler WK109TC0 wandelt Signale eines Thermoelement Temperatursensors in ein V oder mA Normsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WK109TC0 einfach auf eine Hut-Schiene geschnappt.

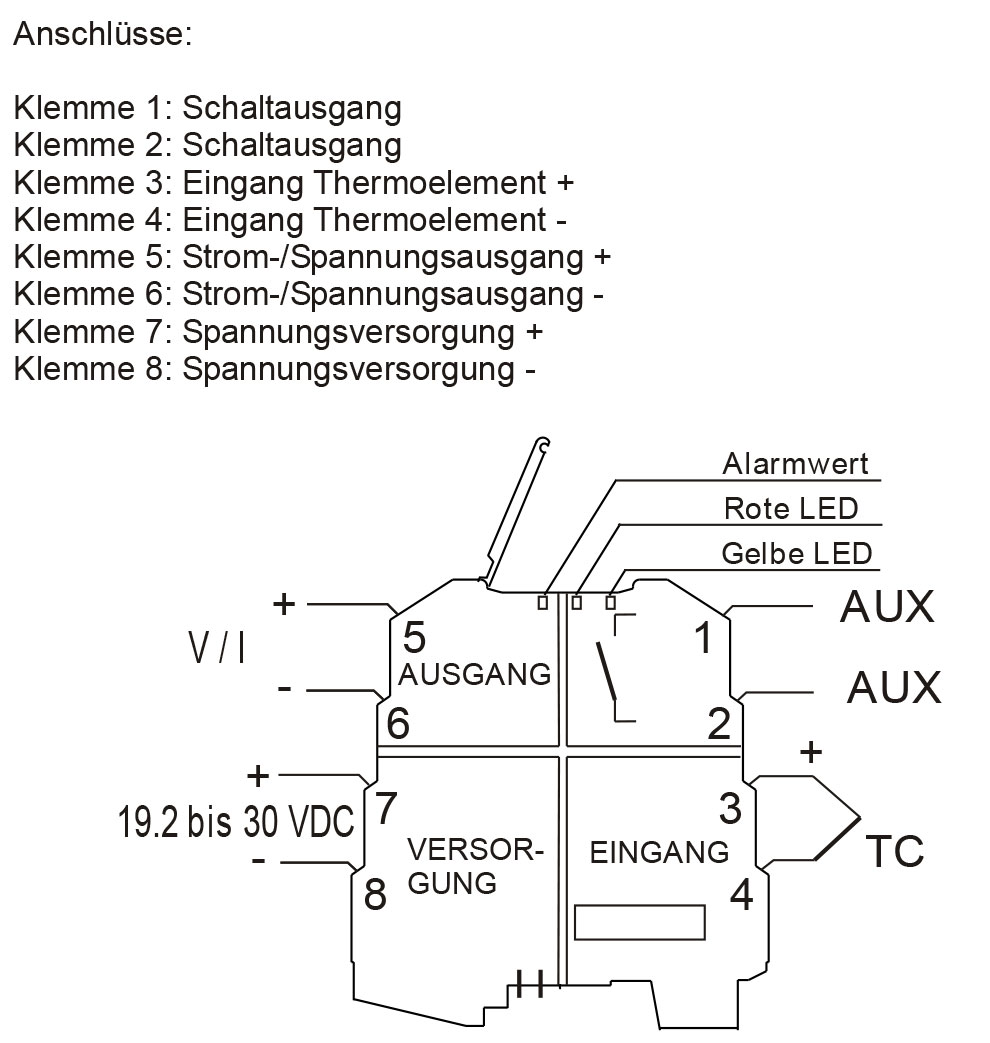

Kanäle

1 Eingang:
Typ S, T, J, N, K, E, R, B.
Min. Temperaturspanne 100 °C.
Vergleichsstelle überinternen Sensor,
Genauigkeit 1,5 °C
1 Ausgang:
Spannungsbereich: 0 bis 10, 10 bis 0, 0/1 bis 5, 5 bis 1/0 VDC,
Strombereich: 0/4 bis 20, 20 bis 0/4 mA
Alarmausgang: SSR, 24 VDC/AC, 60 mA

Bürde

V ≥ 2 KOhm, A ≤ 500 Ohm

Auflösung

14 Bit, 1 mV, 2 μA D /A-Wandler

Genauigkeit

0,1%

Temperaturkoeffizient

< 120 ppm / K

Reaktionszeit

< 40 ms (ohne Filter)
< 40 / 88 ms (mit Filter)

Skalierung

Linear

Filter

Zuschaltbarer Filter

Fehlersignalisierung

0 mA bis 20 mA Ausgang: I = 0 mA oder ≥ 21 mA
4 mA bis 20 mA Ausgang: I = ≤ 3,5 mA oder ≥ 21 mA
0 V bis 10 V bzw. 0 V bis 5 V Ausgang: I = 0 V oder ≥ 10,5 V bzw. ≥ 5,25 V
1 V bis 10 V bzw. 1 V bis 5 V Ausgang: I = ≤ 0,75 V oder ≥ 10,5 V bzw. ≥ 5,25 V

Anzeige

LED:
Störung / Alarm / Grenzwert / Ausgangsstatus des Relais

Montage

35 mm Hutschiene, WK-Bus Schnittstelle

Umgebungsbedingungen

Arbeitstemperatur: -20 °C bis +65 °C,
Lagertemperatur: -40 °C bis +85 °C,
Luftfeuchtigkeit: 30 % bis 90 % nicht kondensierend

Abmessungen (B x H x T)

6,2 mm x 93,1 mm x 102,5 mm

Gewicht

45 g

Datenblatt
Datenblatt WK109TC

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man WK109TC
WK109TC - Signalwandler für Thermoelemente

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
WK109TC0

Signalwandler für Thermoelemente

110,00 €0,00 €
Zubehör
WKBUS000

Versorgungsklemme für 2 Module

13,00 €0,00 €
WKSUPPLY

Versorgungsklemme für bis zu 75 Geräte

55,00 €0,00 €
