WK109PTH

Signalwandler für Pt100 mit hoher Genauigkeit WK109PTH

Der Signalwandler WK109PTH wandelt Signale eines Pt100
Temperatursensors in ein V oder mA Normsignal.
Galvanische 3-Wege Trennung.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Wandelt ein Pt100 Signal in ein 0/4 bis 20 mA, 20 bis 0/4 mA, 0 bis 10 VDC, 10 bis 0 VDC oder 0/1 bis 5 VDC Normsignal
  • 14 Bit Auflösung
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 VDC bis 30 VDC
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3 - Wege Trennung
  • Schmale Abmessung mit nur 6,2 mm Breite
  • Schnelle Montage durch Federklemme
Signalwandler für Pt100 WK109PT

Der Signalwandler WK109PTH wandelt Signale eines Pt100
Temperatursensors in ein V oder mA Normsignal. Dabei ist das
Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter
wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur
Montage wird der WK109PTH einfach auf eine Hut-Schiene
geschnappt.

Eingang:

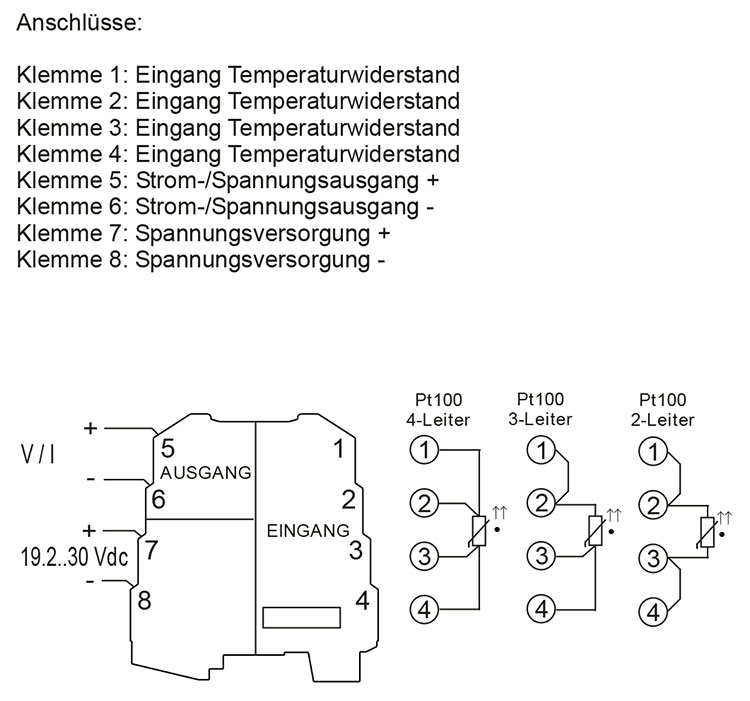

Pt100 in 2-, 3- und 4-Leiter Technik.
Die Bereiche von -200°C bis 160°C sind schrittweise über DIP-Schalter einstellbar.

Ausgang:

0 bis 20 mA,
20 bis 0 mA,
4 bis 20 mA,
20 bis 4 mA,
0 bis 5 VDC,
10 bis 0 VDC,
1 bis 5 VDC,
0 bis 10 VDC
über DIP-Schalter einstellbar.
Das Ausgangssignal ist linear proportional zum Eingang.

Versorgung:

19,2 bis 30 VDC, max. 24 mA bei 24 VDC.

Genauigkeit:

±0,1 % vom Maximalbereich oder (20 Kelvin / Messtemperatur + 0,05) = ± X% vom Messbereich.

Auflösung:

14 Bit

Temperaturkoeffizient:

100ppm

Kurzschlussfestigkeit:

1.500 VAC zwischen Eingang, Versorgung und Ausgang in alle Richtungen.

Elektromagnetische Verträglichkeit:

CE konform:
Kurzschlussfestigkeit: EN 60742 (1.500Vac)
Störaussendung: EN 50 081-2
Störfestigkeit: EN 50 082-2
Schutz: EN 61010-1

Umgebungsbedingungen:

30 bis 90% relative Luftfeuchtigkeit bei 40°C
Temperaturbereich: -20 bis +65°C.

Anschlussart:

Federklemmen von 0,2 bis 2,5 mm²

Gehäuse:

robustes Kunststoffgehäuse aus PBM.

Schutzart:

IP20

Abmessungen:

B 6,2 mm x H 102,5 mm x T 93,1 mm.

Gewicht:

ca. 50 g.

Lieferumfang:

Gerät, Betriebsanleitung
