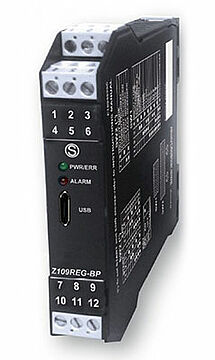

WZ109REGB

Universalsignalwandler bipolar WZ109REGB

wandelt Signale von V, mA, Potentiometer, PT100, PT1000, PT500, Ni100, KTY81/84, NTC und Thermoelemente in ein Strom- oder Spannungsnormsignal,
galvanische 3-Wegetrennung
mit bipolarem Ausgang

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Für Strom- ,Spannungssignale, Potentiometer, Pt100, Pt500,
    Pt1000, Ni100, KTY81, NTC, KTY84-130/-150 und
    Thermoelemente Typ J, K, R, S, T, E, B und N.
  • Galvanische 3 - Wege Trennung
  • Wandelt die Eingangssignale in ein -20 mA bis +20 mA oder
    -10 V bis +10 V Signal
  • Versorgung über 10 VDC bis 40 VDC oder 19 VAC bis 28 VAC
  • Mini-USB-Schnittstelle

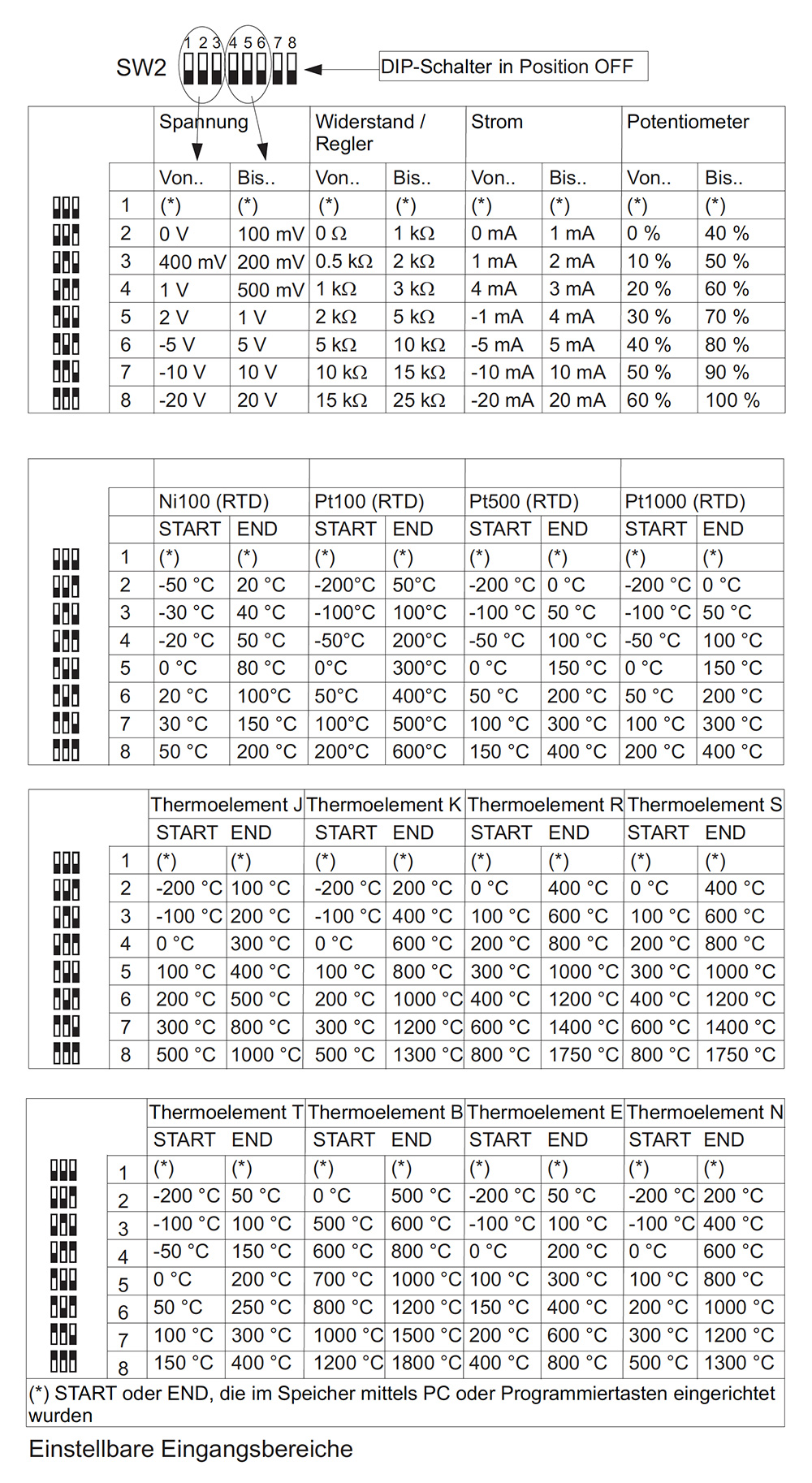

  • Einfache Inbetriebnahme über DIP-Schalter oder Software
Universalsignalwandler bipolar WZ109REGB

Der Universalsignalwandler WZ109REGB wandelt Strom-/ Spannungssignale, Signale von Temperatursensoren sowie Widerstandssignale und Potentiometersignale in ein bipolares Strom- oder Spannungssignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter und/oder Software am PC wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird derWZ109REGB einfach auf eine Hut- Schiene geschnappt.

Eingang:

- Thermoelemente J, K, R, S,T, E,Bund N.
- Temperaturabhängige Widerstände (RTD) Pt100, Pt500, Pt1000, Ni100
- Potentiometer min. 500 Ohm, max. 100 kOhm.
- Spannung von +/-75mV bis +/-20VDC
- Strom von -20 bis +20mADC
- Rheostat (KTY81, KTY84-130/-150, NTC), min. 500 Ohm, max. 25 kOhm

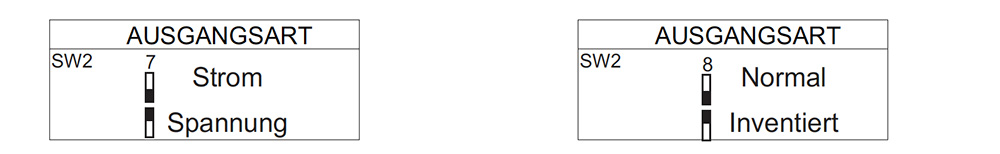

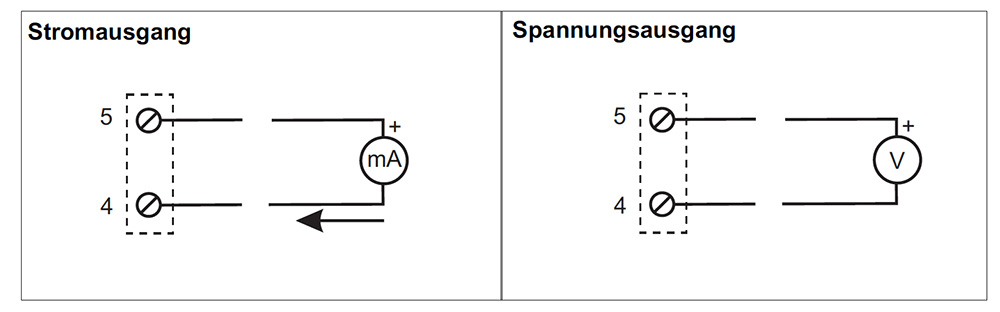

Ausgang:

-20 mA bis +20 mA und -10 V bis +10 V

Antwortzeit:

35 msec bei 11 Bit Auflösung,
140 ms bei 16 Bit Auflösung (bei Spannung, Strom und Potentiometer )

Auflösung:

Programmierbar von 11 Bit + Vorzeichen bis 15 Bit + Vorzeichen.

Spannungsversorgung:

10 VDC bis 40 VDC
19 VAC bis 28 VAC, 50/60 Hz, max. 2 W

Genauigkeit:

je nach Bereich zwischen +/- 0,1 % bis +/- 0,5 %

Schutz:

Sicherheit nach EN61010-1.
1.500 VAC zwischen Versorgung /Eingang und Ausgang.

Umgebungsbedingungen:

Betrieb: -20 °C bis +65 °C, 30 % bis 90 % rel. Luftfeuchtigkeit.
Lagertemperatur: -20 °C bis +85 °C.

Elektromagnetische Verträglichkeit CE-konform:

- Störaussendung: EN61000-6-4
- Störfestigkeit: EN61000-6-2
- Sicherheit: EN61010-1/2001

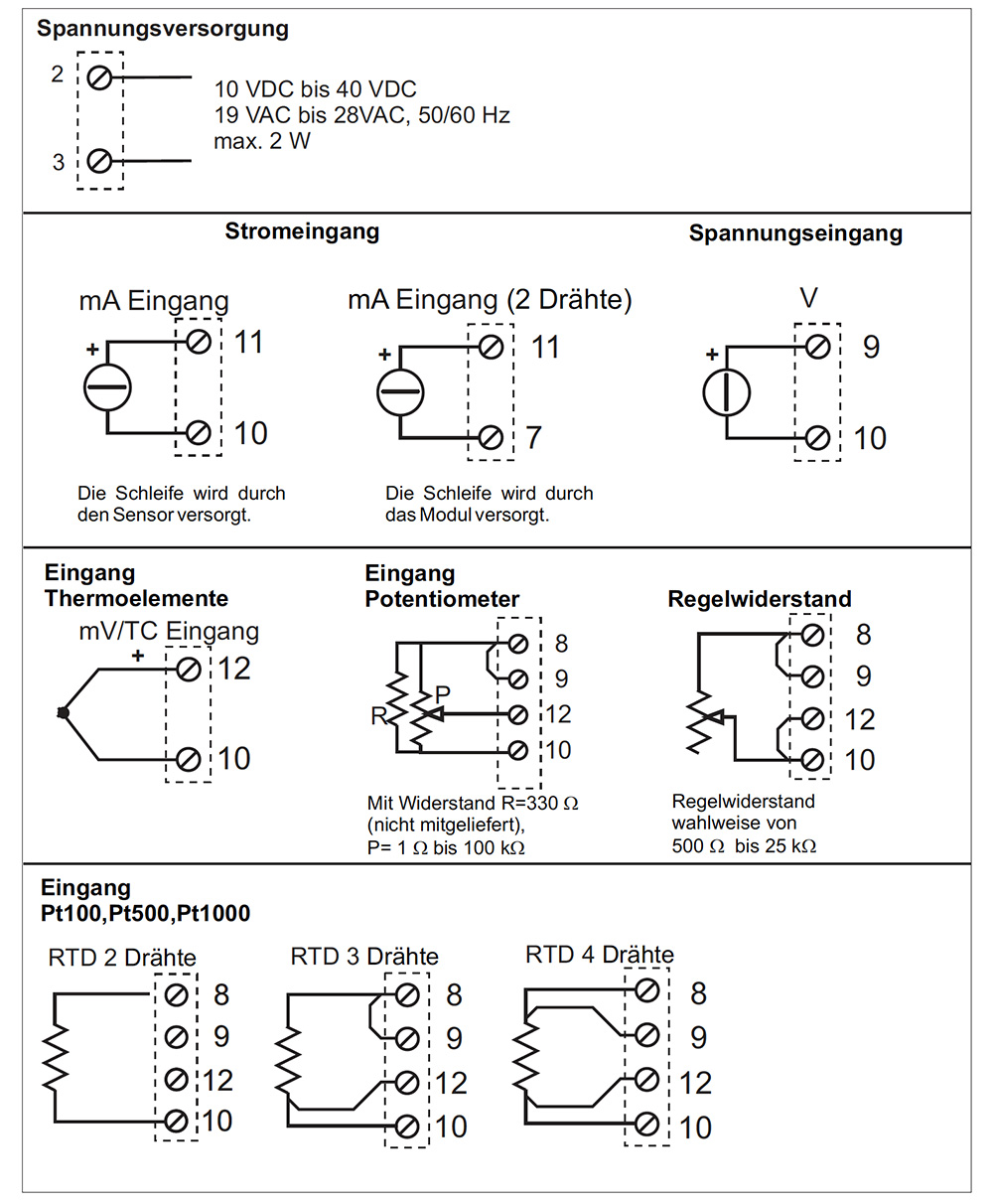

Anschluß:

Steckbare Schraubklemmen.

Gehäuse:

Stabiles Kunststoffgehäuse

Abmessungen (BxHxT):

17,5 mm x 112 mm x 100 mm

Gewicht:

ca. 200 g.

Lieferumfang:

Gerät, Betriebsanleitung.

Datenblatt
Datenblatt WZ109REGB

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

sw WZ easy setup
Easy Setup

Konfigurationssoftware für Signalwandler.

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
WZ109REGB

Universalsignalwandler
10 VDC - 40 VDC / 19 bis 28 VAC

179,00 €0,00 €
Zubehör
KABUSBM2

USB-Programmierkabel, USB 2.0A auf Micro-USB, 2 m Kabel

9,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
