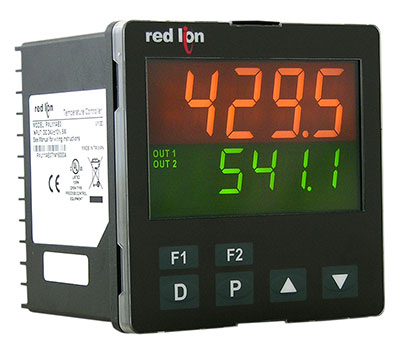

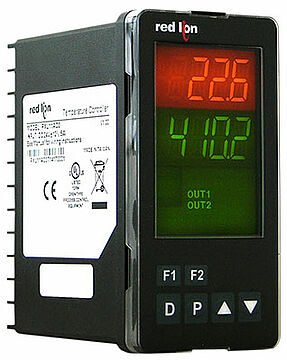

PID-Universalregler der PXU-Serie
PID-Regler im 48 x 48; 48 x 96 und 96 x 96 mm Format. Universaleingang für Thermoelemente, Temperatursensoren sowie für Prozesssignale.

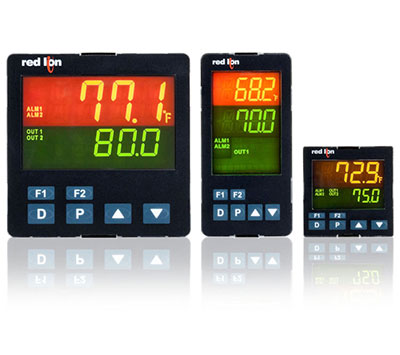

- PID Regler im 48 x 48; 48 x 96 und 96 x 96 mm Format
- Programmierbar über Tastatur oder Software
- 24 VDC/AC oder 100 bis 240 VAC Spannungsversorgung
- Universaleingang für Prozesssignale, Thermoelemente, Pt100, Pt500, Pt1000 und Potentiometer
- 2-zeilige je 4-stellige LCD-Anzeige (Orange und Grün)
Der PXU-Regler hat einen universellen Eingang für fast alle handelsüblichen Thermoelemente (Typ: K,S,R,J,T,E,N,B,L,U), Temperatursensoren (Pt100) sowie für Prozesssignale von 0 bis 5/10 VDC, 0/4 bis 20 mA oder 0 bis 50 mV. Er kann ein präzises Ausgangssteuersignal liefern, um einen Prozess bei einem bestimmten Sollwert zu halten. Das Zweizeilige, je 4-stellige Display ermöglicht die gleichzeitige Anzeige von Temperatur/Prozess- und Sollwert. Die Indikatoren im Display informieren den Bediener über den Alarm- und Steuerausgangsstatus. Umfassende Programmierfunktionen ermöglichen es, dass dieser Regler eine Vielzahl von Anwendungsanforderungen erfüllt. Mit dem PXU-Regler kann der Benutzer zwischen PID-, Ein/Aus- und Manueller-Regelung wählen. Die Regelausgänge können für Reverse- oder Direkt- (Heizen oder Kühlen) -Anwendungen individuell konfiguriert werden. Die PID-Konstanten können über die Fronttasten oder einem PC programmiert (Benötigte Software: Crimson 2.1) oder feinabgestimmt werden. Der PXU besteht aus einem leichten, hochschlagfesten, schwarzen Kunststoffgehäuse mit klarem Sichtfenster. Moderne Oberflächenmontagetechnologie, umfangreiche Tests und eine hohe Störfestigkeit machen die Steuerung in industriellen Umgebungen äußerst zuverlässig.
Anzahl Eingänge:
1x Signaleingang
Eingangsbereiche:
Einstellung des Eingangssignals in der Programmierung über Tastatur und durch Jumper.
Mögliche Eingangssignale:
Thermoelement: Typ K,S,R,J,T,E,N,B,L,U und TXK
Vergleichsstelle: intern (von 0 °C bis 50 °C)
Temperatursensoren: 2 oder 3 Draht
Stromversorgung: 180 µA
100 Ohm PT a= ,00385 (IEC 751)
100 Ohm PT a= ,003919
120 Ohm Ni a= ,00672
50 Ohm Cu a= ,00428
Prozesssignale:
0 V bis 5/10 V
0/4 mA bis 20 mA
0 mV bis 50 mV
Genauigkeit:
Thermoelemente:
Vergleichsstelle weniger als +/- 1,5 °C typisch (max. 2,5 °C)
Temperatursensoren:
+/- 0,3 % des Gesamtbereiches, +1°C
Prozesssignale:
0 V bis 5/10 V = Genauigkeit +/- 0,3% der Anzeige + 0,03 V; Auflösung 395 µV
0/4 mA bis 20 mA = Genauigkeit +/- 0,3% der Anzeige + 0,04 mA; Auflösung 1,6 µA
0 mV bis 50 mV = Genauigkeit +/- 0,3% der Anzeige + 0,1 mV; Auflösung 2,2 µA
Die Genauigkeiten werden als +/- Prozentsätze bei 25 °C Umgebungstemperatur nach 20 Minuten Aufwärmzeit ausgedrückt.
Impedanz:
Thermoelemente:
ca. 4,7 MOhm
Prozesssignale:
0 bis 5/10 V: 1,8 MOhm
0/4 bis 20 mA: 249 Ohm
0 bis 50 mV: 4,7 MOhm
Anzeige:
2-zeilige LCD-Anzeige
Obere Zeile: Istwert, 4-stellig, Organefarbene Hintergrundbeleuchtung
Untere Zeile: Sollwert, 4-stellig, Grüne Hintergrundbeleuchtung
Ziffernhöhe:
Bei Modellen 48 mm x 48 mm:
Zeile 1: 11 mm
Zeile 2: 7 mm
Bei Modellen 48 mm x 96 mm:
Zeile 1: 12 mm
Zeile 2: 12 mm
Bei Modellen 96 mm x 96 mm:
Zeile 1: 22 mm
Zeile 2: 14 mm
Indikatoren:
Neun Orange und Grüne Indikatoren für Regelausgänge, Alarmzustände,
serielle Kommunikation und Tuningfunktion.
ALM1, ALM2, ALM3 (orange) EIN, wenn ein Alarm ansteht
OUT1, OUT2 (grün) EIN, wenn der Ausgang aktiv ist
AT (grün) EIN, wenn der Regler im Zyklus “Autotune” läuft
MAN (grün) EIN, wenn Funktion “manuell” eingeschaltet ist
Remote (grün) EIN, bei serieller Kommunikation
Tastatur:
6 Tasten ingesamt:
4 Programm-/Auswahltasten
2 frei programmierbare Funktionstasten.
Messzyklus:
Senoreingang: 100 msek (10 Hz)
Benutzereingang:
Bei PXU11AB0, PXU11AC0 und PXU11AE0
2 Benutzereingänge; Funktion ist programmierbar
Relais-/SSR-Ausgang:
Steuerrelaisausgänge (OUT1/OUT2):
Schliesser
2x Relais; Schaltleistung: 5A bei 250 VAC (ohmsch)
100.000 Schaltzyklen bei max. Last
SSR-Ausgang:
12 VDC +/-10 % bei max. 40 mA
2 Relais als Alarmausgänge:
Schliesser oder Wechsler (Modell und Alarmabhänig)
2x Relais; Schaltleistung: 3A bei 250 VAC (ohmsch)
100.000 Schaltzyklen bei max. Last
Spannungsversorgung:
PXU11A20; PXU11A30; PXU11A50:
100 bis 240 VAC -20 %,+8 %; 50/60 Hz, 5VA
PXU11AB0; PXU11AC0; PXU11AE0:
24 VAC +/- 10%, 50/60 Hz, 8 VA
24 VDC +/- 10%, 4 W
Umgebungsbedingungen:
Betriebstemperatur: 0 °C bis +50 °C;
Lagertemperaturbereich: -20 °C bis +65°C
relative Luftfeuchte max. 80 %. rF, nicht kondensierend von 0 °C bis +50 °C
Vibrationsresistenz: Betriebsfähig 10 bis 55Hz, 1 g
Stoßfestigkeit: Betriebsfähig 30 g
Einsatzhöhe: bis zu 2000 m
Programmierung:
Die Programmierung und Bedienung erfolgt über die Fronttasten oder per PC-Software (Crimsion 2.1)
Funktionalität:
Der Regler hat: 2-Punkt und P,PI,PD,PID-Verhalten.
Alarmbetriebsarten:
Sie schalten bei Über- oder Unterschreitung der Temperatur oder der Abweichung; Bandalarm; Grenzwert- oder Dauersignalschaltung.
Standby und Hysterese programmierbar. Bei Sensorbruch: Reaktion wie bei Übertemperatur.
Schnittstelle:
1 x RS485 (Modbus RTU Slave)
Die Gerätekonfiguration sowie die Datenabfrage können über Modbus-Kommunikation erfolgen.
Schutzart:
Der Regler erfüllt bei ordnungsgemäßer Installation die IP65-Anforderungen für den Innenbereich (Vorderseite).Installationskategorie II, Verschmutzungsgrad 2
Gehäuse:
Gehäuse und Verriegelung aus schwarzem Kunststoff. Blende aus schwarzem Kunststoff mit transparentem Sichtfenster.
Gewicht:
PXU11AB0 und PXU11A20: ca. 150 g
PXU11AC0 und PXU11A30: ca. 221 g
PXU11AE0 und PXU11A50: ca. 312 g

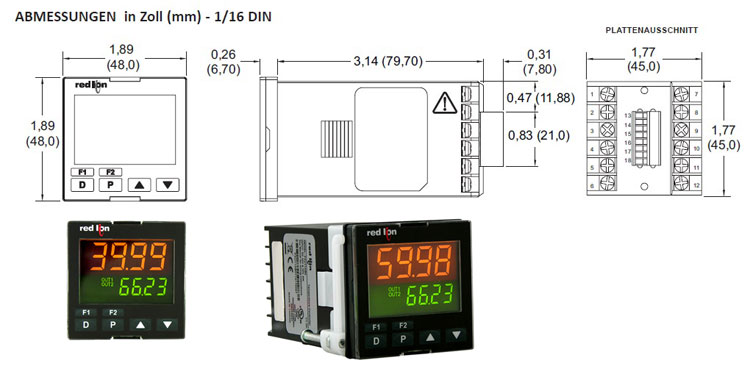

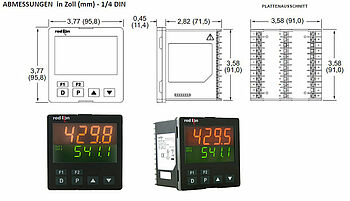

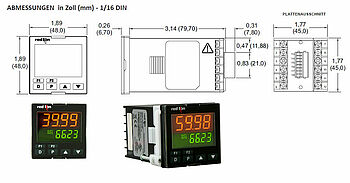

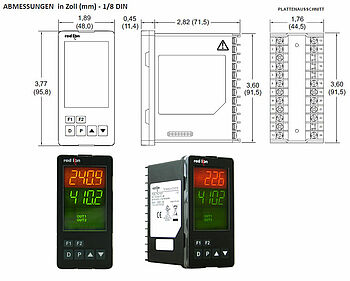

Abmessungen (BxHxT):

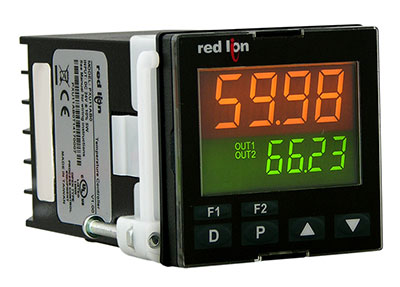

PXU11AB0 und PXU11A20:
48 mm x 48 mm x 86,4 mm
Einbautiefe: 79,7 mm

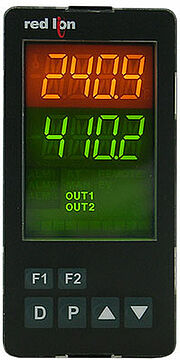

PXU11AC0 und PXU11A30:
48 mm x 96 mm 82,9 mm
Einbautiefe: 71,5 mm

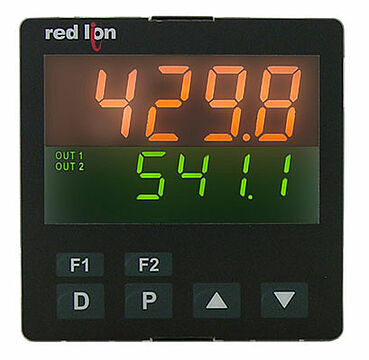

PXU11AE0 und PXU11A50:
96 mm x 96 mm x 82,9 mm
Einbautiefe: 71,5 mm
Details siehe Abmesunngen
Schalttafelausschnitt:
PXU11AB0 und PXU11A20:
DIN 45 mm x 45 mm
PXU11AC0 und PXU11A30:
DIN 44,5 mm x 91,5 mm
PXU11AE0 und PXU11A50:
DIN 91,0 mm x 91,0 mm
Befestigung über Montagerahmen mit Klemmbügeln aus Kunststoff. (Siehe Seite 11 der Bedienungsanleitung)
Zolltarifnummer:
9032 89 00
Hersteller:
Red Lion
