Anzeige:

2-zeilige LED-Anzeige
Obere Zeile: Istwert, 4-stellig, grün mit 10,2 mm Ziffern
Untere Zeile: Sollwert, 4-stellig, rot mit 7,6 mm Ziffern

Indikatoren:

Zwei rote Indikatoren für Status Relaisausgänge und ein gelber Indikator für serielle Kommunikation.
1, 2: EIN, wenn Ausgang aktiv ist.
R: EIN bei serieller Kommunikation

Tastatur:

4 Tasten zum Programmieren und Einstellen des
Sollwertes.

Eingänge:

Drei Digitaleingänge einstellbar als PNP,NPN oder TTL.
Programmierbare Schaltschwellen zur Aktivierung als High aktiv/Low
aktiv/steigende Flanke oder pegelgesteuert.

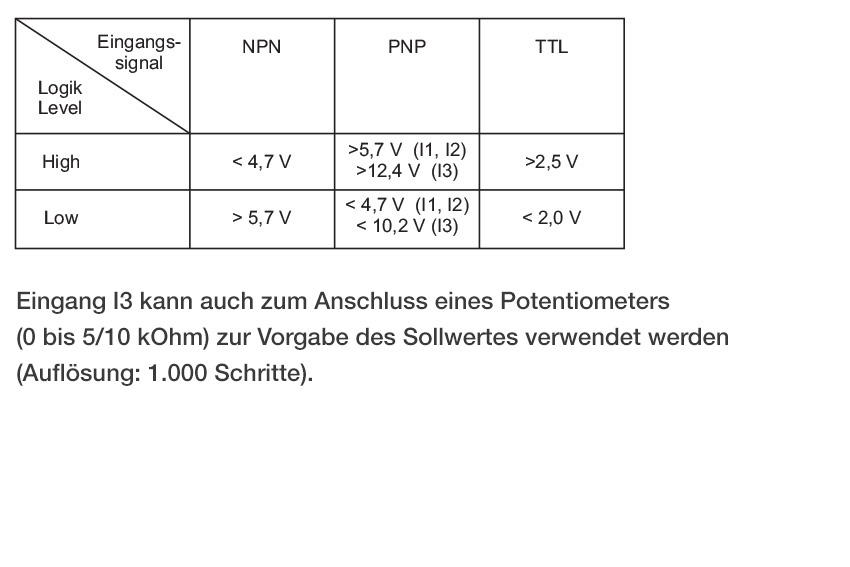

siehe auch Tabelle unter Zeichnungen Eingangsignal/Logik Level

Funktionseingänge:

Start, Stop, Halten, Reset, Warten, Sollwertvorgabe
(I3).

Zeitbereiche:

Programmierbare Zeitbereiche (Hundertstel-
Sekunde, Zehntel-Sekunde, Sekunde, Minute, Stunde).

Relaisausgang:

1 Wechselrelais mit 5 A @ 250 VAC und 1 Schliesser
mit 5 A @ 250 VAC.

Sensorversorgung:

24 VDC
- 30 mA bei 24 VAC Versorgung
- 40 mA bei 24 VDC Versorgung
- 60 mA bei 110 bis 230 VAC Versorgung.

Spannungsversorgung:

24 VAC/DC bis 230 VAC/DC ±15 %, 50/60 Hz; 2 W

Datenschutz:

Passwort geschützer Zugriff auf Sollwert, Alarmwerte und Parameter.

Programmierung:

Die Programmierung und Bedienung erfolgt Menügeführt über die Fronttasten.
Mit dem Programmierkit kann der Regler auch über eine Windows™ - Software programmiert werden.
Diese Software ist Windows 7 und Windows 10 kompatibel.
Die Speicherkarte besitzt eine interne Batterie. Dadurch ist die Programmierung der Geräte ohneAnlegen der Versorgung möglich (bis zu 1.000 Programmierungen mit einer Batterie).

Schutzart:

Von vorne strahlwasserfest und staubdicht nach IP65 (mit Dichtung), Rückseite Schutzart IP20.

Gehäuse:

Schwarzes, stoßfestes Kunststoffgehäuse.

Abmessungen:

B 77 mm x H 35 mm x T 53 mm.
Schalttafelausschnitt 28,5 mm x 70,5 mm.

Befestigung:

Über Montagerahmen mit Klemmbügel aus Kunststoff.
Empfohlene Dicke der Schalttafel 2 mm bis 8 mm.

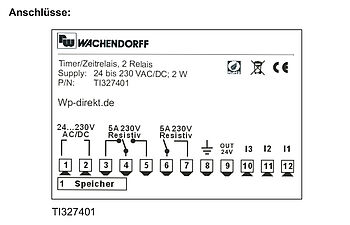

Anschluss:

Über Schraubklemmen

Umgebungsbedingungen:

Betriebstemperatur: 0 °C bis +40 °C;
relative Luftfeuchte 35% bis 95%rF,
nicht kondensierend.

Gewicht:

ca. 100 g

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zertifikate:

UL, CE, RoHS

Zolltarifnummer:

9026 80 20

Hersteller:

Wachendorff Prozesstechnik GmbH & Co. KG
