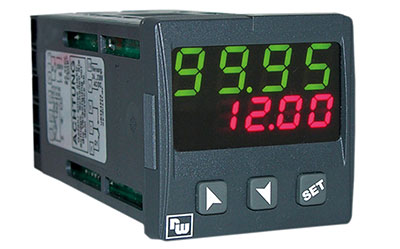

Anzeige:

2-zeilige LED-Anzeige
Obere Zeile: Istwert, 4-stellig, grün mit 10,2 mm Ziffern
Untere Zeile: Sollwert, 4-stellig, rot mit 7,6 mm Ziffern

Indikatoren:

Zwei rote Indikatoren für Status der Relaisausgänge und
ein gelber Indikator für serielle Kommunikation.
C1,C2: AN, wenn Ausgang aktiv ist.
R: AN bei serieller Kommunikation

Tastatur:

3 Tasten zum Programmieren und Einstellen des
Sollwertes.

Eingänge:

Drei Digitaleingänge einstellbar als PNP, NPN oder TTL.
Programmierbare Schaltschwellen zur Aktivierung als High aktiv/Low
aktiv/steigende Flanke oder pegelgesteuert.

Funktionseingänge:

Start, Stopp, Halten, Reset, Warten,
Sollwertvorgabe (I3).

Zeitbereiche:

Programmierbare Zeitbereiche (Hundertstel-Sekunde, Zehntel-Sekunde, Sekunde, Minute, Stunde).

Relaisausgang:

2 Schliesser mit 8 A @ 250 VAC. Programmierbar
als Schliesser oder Öffner.

Spannungsversorgung:

24 VAC/DC bis 230 VAC/DC +/-15 %, 50/60 Hz; 2W

Gehäuse:

Schwarzes, stoßfestes Kunststoffgehäuse.

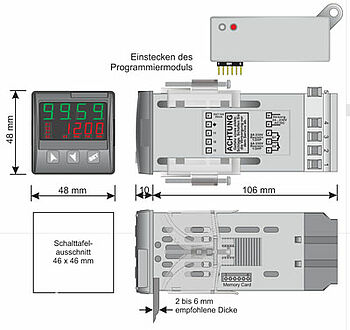

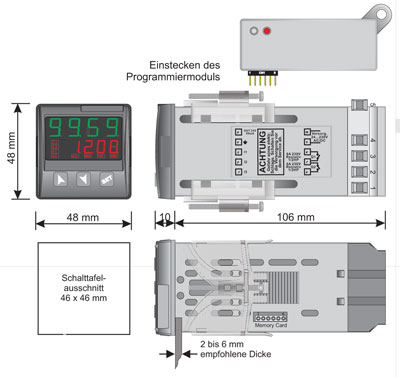

Abmessungen:

B 48 mm x H 48 mm x T 107 mm. Schalttafelausschnitt
46 mm x 46 mm. Befestigung über Montagerahmen mit Schrauben.
Empfohlene Dicke der Schalttafel 2 bis 6 mm.

Umgebungsbedingungen:

Betriebstemperatur: 0 °C bis +45 °C;
relative Luftfeuchte 35%bis 95 %rF, nicht kondensierend.

Programmierung:

Die Programmierung und Bedienung erfolgt menügeführt über
die Fronttasten. Mit dem Programmiermodul kann der Regler
auch über eine unter Windows™ lauffähige Software programmiert
werden. Diese Software ist Windows 7 und Windows 10 kompatibel.
Die Speicherkarte besitzt eine interne Batterie.
Dadurch ist die Programmierung der Geräte ohne Anlegen der
Versorgung möglich (bis zu 1.000 Programmierungen mit einer Batterie).

Datenschutz:

Passwort geschützer Zugriff auf Sollwert, Alarmwerte
und Parameter.

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zertifikate:

UL, CE, RoHS

Zolltarifnummer:

9026 80 20

Hersteller:

Wachendorff Prozesstechnik GmbH & Co. KG
