Anzeige:

Größe: 7” TFT LCD
Auflösung: 800 x 480 Pixel
Helligkeit: 400 cd/m²
Kontrast: 800 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 60/80/80/80

Touch Display:

Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core 64-bit RISC 1,5 GHz

Schnittstellen:

SD Karten Slot: Nein
USB Host: 1x USB 2.0
USB Client: Nein
Ethernet:
LAN1: 10/100 Base-T x1
LAN2: 10/100 Base-T x1

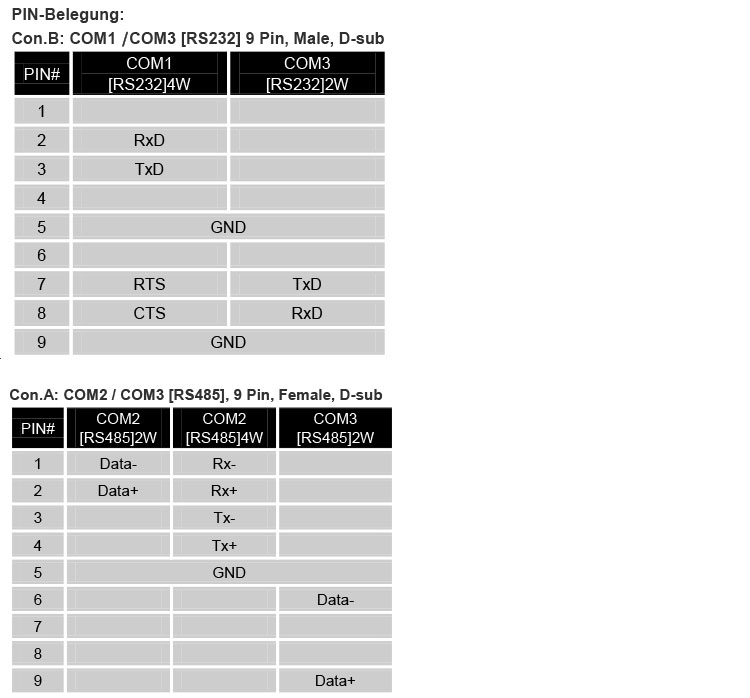

COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
MPI wird unterstützt
RS485 Isolation: Nein
CAN Bus: Nein
HDMI: Nein
Audio Output: Nein
Video Input: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 820 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Kunststoffgehäuse

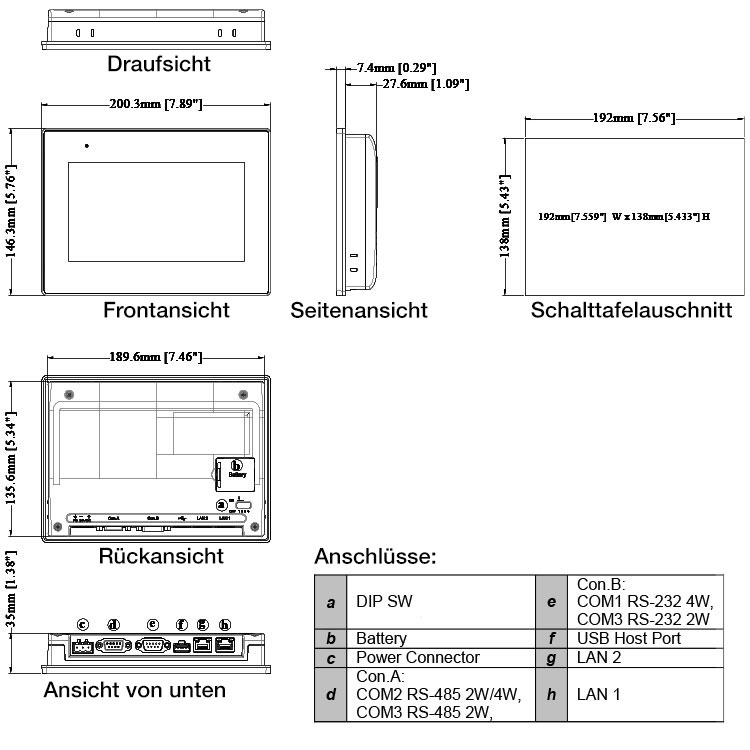

Abmessungen (BxHxT):

200,3 mm x 146,3 mm x 35,0 mm
Schalttafelausschnitt: 192 mm x 138 mm

Gewicht:

ca. 0,6 kg

Befestigung:

Schalttafeleinbau

Schutzart:

NEMA4 / Frontseite IP66

Umgebungstemperatur:

Betrieb: 0 °C bis +55 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE
cULus

Software:

EasyBuilder Pro V6.04.02 oder später
EasyAccess 2.0 Lizenz optional
CODESYS (optional)

Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
