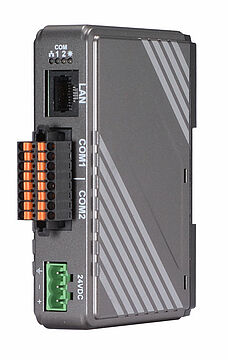

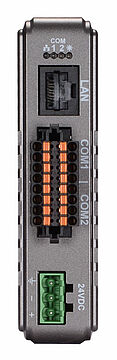

IIoT Communication Bridge, cMT-G03 | COM-Ports
Konzipiert für die Nachrüstung von älteren Maschinen mit IoT-Funktionen. Das cMT-G03 fungiert als Brücke zwischen HMIs und PLCs, um Daten nahtlos in das IIoT zu bringen.
- keine Modifikation von SPS- und HMI-Projekten
- Transparent (Pass-Through) zwischen COM1 und COM2
- Unterstützt OPC UA und MQTT
- Unterstützt MODBUS TCP/IP Gateway
- Kompaktes Design und DIN-Hutschienenmontage
- Lüfterloses Kühlsystem
- Eingebauter 256 MB Flash-Speicher
IT- und OT-Systeme miteinander verbinden: Diese Gateways unterstützen verschiedene Industrieprotokolle und bieten eine benutzerfreundliche GUI für schnelle Konfiguration. Sie stellen eine kostengünstige Lösung für IIoT-Anwendungen dar und dienen als Kommunikationsbrücke für ältere Maschinen. Zudem können sie nahtlos in wichtige Cloud-Plattformen integriert werden. Die Gateways zeichnen sich durch kompaktes Design, Webkonfiguration, SSL/TLS-Verschlüsselung und Ereignis-/Alarmbenachrichtigungen aus. Verschiedene Modelle sind verfügbar, die spezifischen Anforderungen gerecht werden und Industriestandards für Kommunikationsprotokolle erfüllen.
Speicher:
Flash: 256 MB
RAM: 256 MB
Prozessor:
32 Bit RISC Cortex-A8, 528 MHz
Schnittstellen:
Ethernet (LAN1): 10/100 Base-Tx 1
COM Port: COM1: RS232 2-Draht, RS485 2-/4 Draht
COM2: RS232 2-Draht, RS485 2-/4 Draht
Echtzeituhr (RTC):
integriert
Versorgungsspannung:
Eingangsspannung: 10.5~28VDC
Spannungsisolation: integriert
Stromaufnahme: 300mA@12VDC;150mA@24VDC
Spannungsfestigkeit: 500 VAC (1 min)
Isolationsfestigkeit: 50MOhm bei 500 VDC
Vibrationsfestigkeit: 10 bis 25 Hz (X-, Y-, Z-Richtung, 2G für 30 min.)
Umgebungsbedingungen:
Schutzart: IP20
Lagertemperatur: -20°C bis 60°C (-4°F bis 140 °F)
Betriebstemperatur: 0°C bis 50°C (32°F bis 122°F)
Relative Feuchte: 10% bis 90% (nicht kondensierend)
Spezifikationen:
PCB Leiterplattenbeschichtung: Beschichtete Platine ist vor Korrosion geschützt und sorgt für hohe Zuverlässigkeit.
Gehäuse: Kunststoff
Abmessungen (LxHxB): 109 mm x 81 mm x 27 mm
Gewicht: ca. 140 g
Montage: 35 mm DIN-Hutschiene
Zertifikate:
CE, cULus
Software:
EasyBuilder Pro V6.01.02 oder spätere Versionen
EasyAccess 2.0 (optional)
Zolltarifnummer:
90328900
Hersteller:
Weintek Labs., Inc
Downloaden Sie hier das Benutzerhandbuch das
IIoT-Gateway cMT-G01/-G02.
Download (7.88 MB)
Zugang anfordern (per Mail an wp@wachendorff.de)
Downloaden Sie hier das Handbuch für die Software "EasyBuilder Pro".
Downloaden Sie hier das SPS-Verbindungshandbuch Ver. 5.06.01, mit allen Informationen zu den Geräten, Datentypen und der Verkabelung für jeden Kommunikationstreiber im EasyBuilder Pro.
Download (27.99 MB)
Downloaden Sie hier das Benutzerhandbuch, V 1.00 dt von März 2017.
Download (574.98 KB)
Downloaden Sie hier das Benutzerhandbuch, V 2.00 von April 2017.
Download (680.54 KB)
Downloaden Sie sich hier die aktuelle Software für Weintek Bediengeräte der WBG- und cMT(X)-Serie.
Mit dem Download und Nutzung von Software und Apps von dieser Homepage stimme ich den AGB und der ergänzenden Softwareklausel zu.
HINWEIS: Der Klick auf Download ist ein externer Link. Sie verlassen diese Website.
Bitte erstellen Sie sich für den Download einen Login bei Weintek.
