WZ109RE2H

Universalsignalwandler WZ109RE2H

wandelt Signale von V, mA, Potentiometer, PT100, PT1000, PT500, Ni100, KTY81/84, NTC und Thermoelemente in ein Strom- oder Spannungsnormsignal,
galvanische 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Für Strom- ,Spannungssignale, Potentiometer, Pt100, Pt1000,
    Pt500, Ni100, KTY81/84, NTC und Thermoelemente Typ J, K, R,
    S, T, E, B und N.
  • Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
  • Wandelt die Eingangssignale in ein 0/4 - 20 mA, 0/2 - 10 V oder 0/1 - 5 V Signal
  • Versorgung über 85 - 265 VAC/DC
  • Einfache Inbetriebnahme über DIP-Schalter möglich

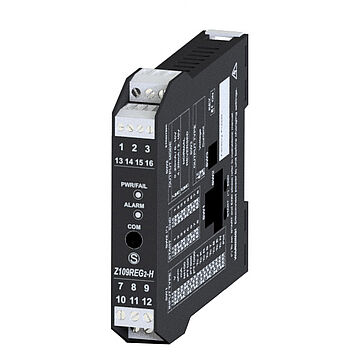

Universalsignalwandler WZ109REG2

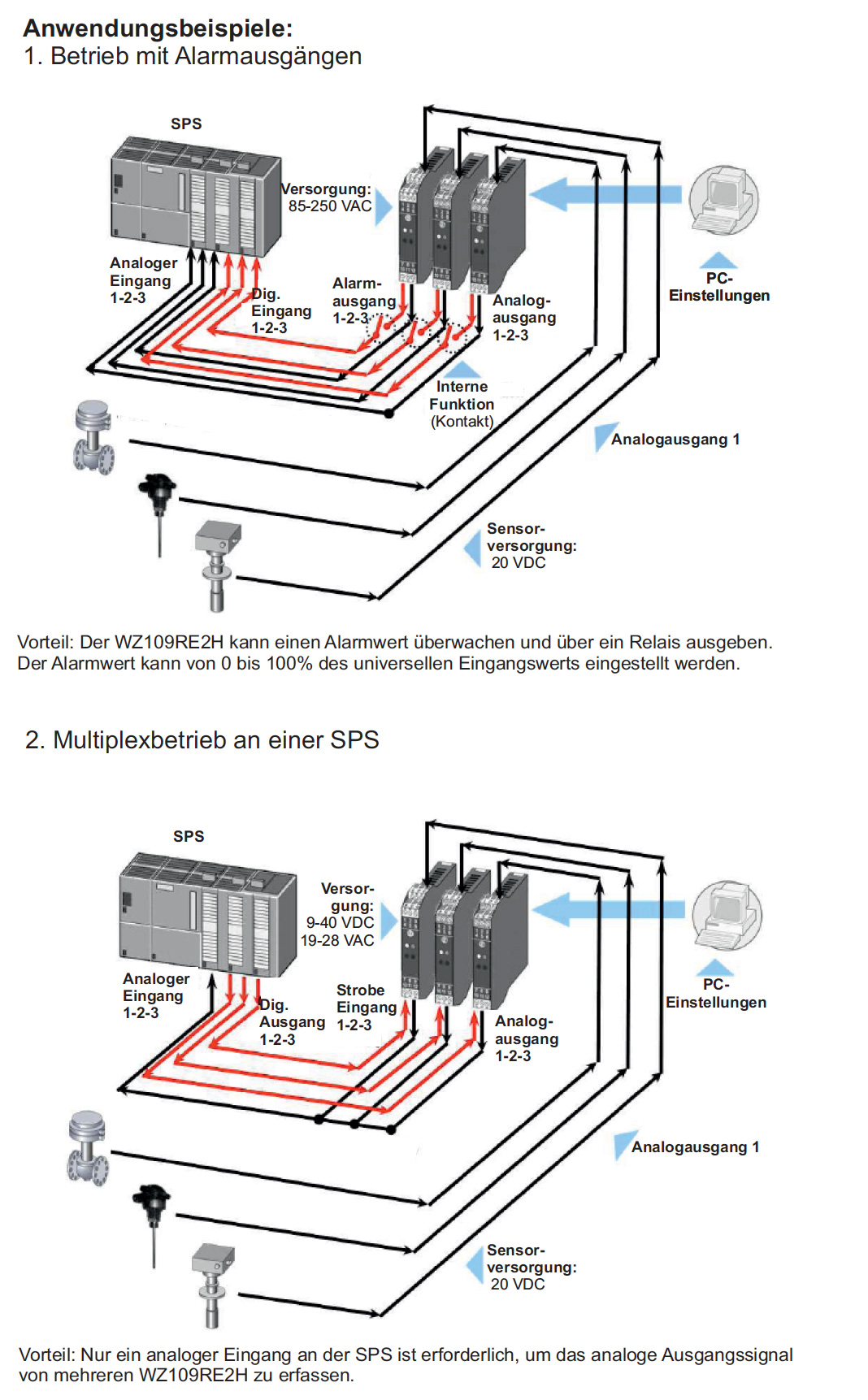

Der Universalsignalwandler WZ109RE2H wandelt Strom-/ Spannungssignale, Signale von Temperatursensoren sowie Widerstandssignale und Potentiometersignale in ein Strom- oder Spannungsnormsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Mit dem zusätzlichen Ein-/Ausgang kann ein Alarmwert ausgegeben oder mehrere WZ109RE2H im Multiplexbetrieban einer SPS betrieben werden. Über DIP-Schalter, Software am PC oder über das Kalibriergerät TEST3 wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WZ109RE2H einfach auf eine Hut- Schiene geschnappt.

Kanäle

1 Eingang:
Spannung: von -20 VDC bis +20 VDC, max. Auflösung 15 Bit.
Strom: -20 mA bis 20 mA, max. Auflösung 1μA.
Temperaturabhängige Widerstände: Pt100, Pt500, Pt1000, Ni100. 3- und 4- Leiter, max. Auflösung 0,1°C.
Thermoelemente: Typ S, T, J, N, K, E, R, B. Auflösung 2,5 μV.
Potentiometer: 500 Ohm bis 10 kOhm.
Rheostat: Endskala min. 500 Ohm, max. 25 kOhm.

Ausgang:
Spannungsbereich: 0 VDC bis 10 VDC, 10 VDC bis 0 VDC, 0/1 VDC bis 5 VDC, 5 VDC bis 1/0 VDC
Strombereich: 0/4 mA bis 20 mA, 20 mA bis 0/4 mA

Alarmausgang/Strobeeingang

1 Relaisausgang als Öffner, 1 A @ 30 VDC/AC,
alternativ als Strobeeingang verwendbar mit Kontakteingang.

Bürde

V > 2 KOhm, A < 600 Ohm

Auflösung

11 bis 15 Bit je nach Einstellung

Genauigkeit

je nach Bereich zwischen +/- 0,1 % bis +/- 0,5%

Linearität

0,02 % bis 0,1 % je nach Einstellung

Temperaturkoeffizient

0,01 % / °K

Reaktionszeit

35 ms

Einstellung

DIP-Schalter oder über die Setup-Software

Skalierung

Linear, Quadratwurzel Ermittlung

Filter

Zuschaltbarer Filter

Fehlersignalisierung

LED, Störung / Einstellungen

Montage

35 mm Hutschiene

Umgebungsbedingungen

Arbeitstemperatur: -10 bis +60 °C
Lagertemperatur: -20 bis +70 °C
Luftfeuchtigkeit: 30 bis 90 % nicht kondensierend

Abmessungen (B x H x T)

17,5 mm x 112 mm x 100 mm

Datenblatt
Datenblatt WZ109RE2H

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

sw WZ easy setup
Easy Setup

Konfigurationssoftware für Signalwandler.

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
WZ109RE2H

Universalregler / Versorgung: 85 VAC/VDC - 265 VAC/VDC

165,00 €0,00 €
Zubehör
WZPM1601

Programmier-Kabel

24,00 €0,00 €
WTEST400

Kalibrator/Messgerät

410,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
