WZ102

Widerstand / Analog-Wandler WZ102

wandelt ohmschen Widerstand bzw. Potentiometer in analoges Ausgangssignal,
galv. 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Wandelt einen veränderlichen Widerstand in ein analoges Ausgangssignal
  • Eingangsbereiche zweidraht: 0-300 / 500 / 1000 Ohm
  • Eingangsbereiche dreidraht: 100 Ohm bis 1 MOhm
  • Ausgangsbereiche 0/4 mA bis 20 mA, 0/1 VDC bis 5 VDC und 0/2 VDC bis 10 VDC
  • 19 VAC bis 28 VAC- / 19 VDC bis 40 VDC- Spannungsversorgung
  • 3-fache galvanische Trennung Versorgung/Eingang/Ausgang

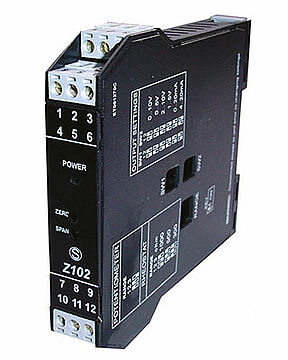

Signalwandler WZ102

Der Widerstands/Analogwandler WZ102000 verarbeitet einen Ohmschen Widerstand von 0 bis 1 KOhm beziehungsweise ein Potentiometer von 100 Ohm bis 1MOhm in ein analoges Ausgangssignal von 0/1 VDC bis 5 VDC, 0/2VDC bis 10 VDC oder 0/4 mA bis 20 mA. Mit seinen DIP-Schaltern lässt sich das Gerät leicht programmieren. Zur Montage wird das Gerät einfach auf die Hut-Schiene geschnappt.

Kanäle

1 Eingang:
Veränderbare Widerstände (2 Draht) von 0 bis 1 kOhm,
Potentiometer (3 Draht) von 200 Ohm bis 1 MOhm.
1 Ausgang:
Spannungsbereich: 0 VDC bis 10 VDC, 0/1 VDC bis 5 VDC
Strombereich: 0/4 mA bis 20 mA

Bürde

V > 2 kOhm, A < 600 Ohm

Auflösung

12 Bit

Genauigkeit

0,2 %

Linearität

0,05 %

Temperaturkoeffizient

0,02 % / °K

Reaktionszeit

< 40 ms

Isolation

Galvanische 3-Wegetrennung,
Prüfspannung 1,5 kV (50 Hz, 1 Minute)

Versorgung

19 VDC bis 40 VDC,
19 VAC bis 28 VAC (50 Hz bis 60 Hz),
max. 2,5 W

Skalierung

Linear

Anzeige

LED, Betriebsspannung liegt an

Montage

35 mm Hutschiene

Umgebungsbedingungen

Arbeitstemperatur: 0 bis +50 °C
Lagertemperatur: -40 bis +85 °C
Luftfeuchtigkeit: 30 bis 90 %nicht kondensierend

Abmessungen (B x H x T)

17,5 mm x 100 mm x 112 mm

Gewicht

ca.: 200 g
