PLT200

Laser-Handtachomter / Timer / Summierfunktion PLT200

hochgenau, mit bis zu 8 m Reichweite

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • hochgenaues Laser-Handtachometer mit bis zu 8 m Reichweite
  • Geschwindigkeit in m/min, u/min
  • 5-stellige, 12 mm hohe brillante alphanumerische LCD-Anzeige
  • Speicherung des Min.- Max.- Endwertes
  • Extrem großer Messbereich, Periodendauermessung
  • Anschlussmöglichkeit für externen Sensor
  • Über Zusatzmodul auch als Kontakttachometer einsetzbar
  • Ergonomisches robustes Gehäuse
  • Impulsausgang zur Steuerung von Stroboskopen oder Anschluss an Anzeigeinstrumente
  • Interne Zähl- und Timerfunktion
Handtachometer und Stroboskope Laser-Handtachomter Timer Summierfunktion PLT200

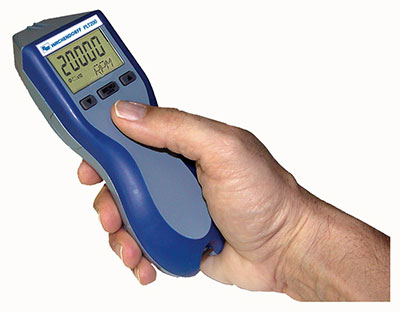

Das Laser-Handtachometer PLT 200 ist ein digitales, batteriebetriebenes optisches Messgerät, dass aufgrund seines Lasers bis zu einer Entfernung von 8 m vom Messpunkt eingesetzt werden kann. Das ergonomische Design erlaubt eine sichere und gleichzeitige Sicht auf das Messobjekt und das Display zur gleichen Zeit. Die gummierte Seitenfläche stellt einen optimalen Einhandbetrieb sicher.
Die internen 32 Funktionen des Laser-Tachometers ermöglichen den Einsatz als Tachometer, Drehzahlmesser, Summierer, Zähler und Timer. Zusätzlich kann ein externer optischer Sensor oder ein Kontaktsensor (Messrad, Messspitze) angeschlossen werden. Der zusätzliche TTL Impulsausgang erlaubt die Weiterleitung der Daten an ein Messdatenerfassungssystem

Anzeige

5-stellige, 12 mm hohe brillante alphanumerische LCD.

Tasten

4 Fronttasten: Gerät einschalten und im gedrückten Zustand wird die Drehzahl bzw. die Geschwindigkeit dauernd erfaßt und angezeigt.
Über 3 Tasten lässt sich der Tachometer programmieren und die Min- und MAX-Werte aufrufen.

Lasersensor

Laser Klasse 2M, max. Ausgangsleistung 1mW, Wellenlänge 650 nm, Lebensdauer der Laserdiode ca. 8.000 Stunden MTBF.

Funktionsarten

- Berührungsloser Tachometer
- Kontakttachometer (nur PLT200KIT)
- Summenzähler
- Stoppuhr/Timer

Tachometerspezifikationen

Tachometer:
- Berührlungsloses Messprinzip:
- - 5 bis 200.000 U/min
- - Auflösung 0,001 bis 1,0
- - Genauigkeit +/-0,01% der Anzeige
Kontakttachometer:
- - Messspitzen: 0,5 bis 20.000 U/min
- - Messrad: 0,5 bis 12.000 U/min
- - Auflösung 0,001 bis 1,0
- - Genauigkeit +/-0,05% der Anzeige (U/min)

Summenzähler

Zählbereich: 0 bis 999.999
- Skalierung in Inch, Fuß, Yard, Zentimeter oder Meter
- Eingang über internes oder externes Signal sowie Kontakt

Stoppuhr/Timer

Anzeige in Minuten:Sekunden:Zehntel bis 99:59,9
- Genauigkeit: +/-2/10 einer Sekunde
- Auflösung: 1/10 einer sekunde

Betriebsbereich

5 cm bis 8 m bei +/-70°

Spannungsversorgung

2 Interne austauschbare Batterien “AA” 1,5 VDC mit 30 Std. Lebensdauer.

Sensoranschluss

Externer Sensor anschliessbar mit -0,3 bis + 5 VDC. Triggerung auf die positive Flanke, Triggerpegel: Vmin: 1,2 V; Vmax: 2 VDC, TTL-kompatibel

Impulsausgang

Gibt den externen Impulseingang 1:1 weiter bzw. wird aktiviert, sobald der Lasersensor eine Reflexion erkennt. Ausgangssignal: 0 bis +3,3 VDC.

Gehäuse

Schlag- und kratzfestes Kunststoffgehäuse (ABS).
B 61 mm x H 175 mm x T 41 mm

Externe Sensoren

Optischer Sensor OSENP:
- Berührungsloser Sensor mit TTL-Ausgangssignal
- Schaltfrequenz bis 4,2 kHz
- arbeitet mit Reflexband
- bis zu 90 cm Messabstand vom Reflexband
- Arbeitstemperatur: -23°C...+121°C
Infrarot-Sensor ISENP:
- Berührungsloser Sensor mit TTL-Ausgangssignal
- Schaltfrequenz bis 16,6 kHz
- arbeitet mit Reflexband
- 12 bis 25 cm Messabstand vom Reflexband
- Arbeitstemperatur: -23°C...+100°C

Datenblatt
Datenblatt PLT200

man plt200
PLT200 - Laser-Handtachometer

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
PLT200000

Laser-Handtachometer PLT200

249,00 €0,00 €
PLT200KIT

Laser-Handtachometer KIT (inkl. Messspitzen, Messrad, Aufnahmegriff, Reflexband, Kunststoffkoffer)

339,00 €0,00 €
Zubehör
OSENP000

Optischer Sensor (rund) mit Stecker,
Diffus,
Durchmesser: M16,
Schaltabstand sn: 0,9 m / ±45°,
Abtastfrequenz: bis zu 4166 Hz,
NPN,
2,4 m Kabel mit 3,5 mm Klinkenstecker

229,00 €0,00 €
ISENP000

Optischer Infrarotsensor mit Stecker (rund),
Diffus,
Durchmesser: M16,
Schaltabstand sn:12 mm,
Abtastfrequenz: bis zu 16666 Hz,
TTL-Signal,
2,4 m Kabel mit 3,5 mm Klinkenstecker

369,00 €0,00 €
PLT200CTE

Ersatzmessspitzen

29,00 €0,00 €
PLT200CTM

Ersatzmessrad 0,1 m

29,00 €0,00 €
PLT200RCA

Handmodul für Kontaktmessung

115,00 €0,00 €
PLTCC110

Kunststoffkoffer

51,00 €0,00 €
PLT200T15

Reflexband 1,5 m

22,00 €0,00 €
PLT12WHE

Messrad

85,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
