PAXLC

Industrie - Zähler PAXLC

Addition oder Subtraktion, Toreingang,
Einfrieren und Rückstellung
6- oder 8-stellige skalierbare Digitalanzeige

DatenblattTechnische Anwendungsberatung
  • 6- oder 8-stellig
  • max. 25 kHz, an alle handelsüblichen Sensoren anpassbar
  • leichte Programmierung am Gerät über die Fronttasten
  • hohe Schutzart IP 65
Industrie - Zähler PAXLC

Der Industrie - Zähler PAXLC kann natürlich auch als sehr flexibles und genaues Laborgerät eingesetzt werden. Er wurde aber mit dem robusten Kunststoffgehäuse und der hohen Schutzart IP 65 für den rauhen Industrieeinsatz konzipiert. Die weltweit eingesetzte, ausgereifte und auf Langlebigkeit ausgelegte Elektronik erhält vor Auslieferung einen 3 Tage langen Qualitätstest unter Volllast. Das Gerät wird direkt über 3 Tasten schnell und sicher projektiert.

Eingang

NPN-, PNP- Sensoren, CMOS, TTL, potentialfreie Kontakte, Permanentmagnetsensoren werden akzeptiert. Einstellung über DIP-Schalter. Bedämpfung auf 50 Hz einstellbar.

Betriebsarten

Addition oder Subtraktion, Toreingang, Einfrieren und Rückstellung.

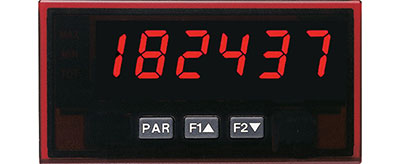

Anzeige

- PAXLC600: 6-stellig, 14 mm hohe rote LED, -99999 bis +999999
- PAXLC800: 8-stellig, 10 mm hohe rote LED, -9999999 bis +99999999

Skalierung

Der Zähler kann individuell skaliert werden.
Skalierfaktor: 0,00001 bis 9,9999

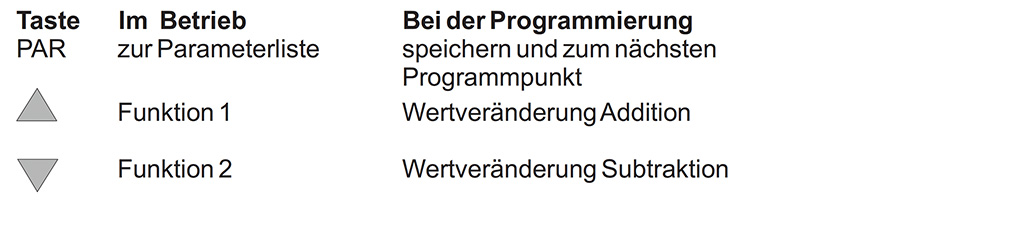

Tasten

Mit den 3 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Benutzereingänge

4 Eingänge stehen für folgende Funktionen zur Verfügung: Zählrichtung, Toreingang, Einfrieren, und Rückstellung der Anzeige.

Spannungsversorgung

115/ 250 VAC 50/60 Hz, 6 VA; +/-10%, 11 bis
14 VDC, 0,1 A max.

Sensorversorgung

12 VDC, +/-10%, max. 100 mA, kurzschlussfest

Schutzart

von vorne strahlwasserfest und staubdicht nach IP 65.

Gehäuse

dunkelrotes, stoßfestes Kunststoffgehäuse. Der elektronische Einschub kann nach hinten herausgezogen werden.

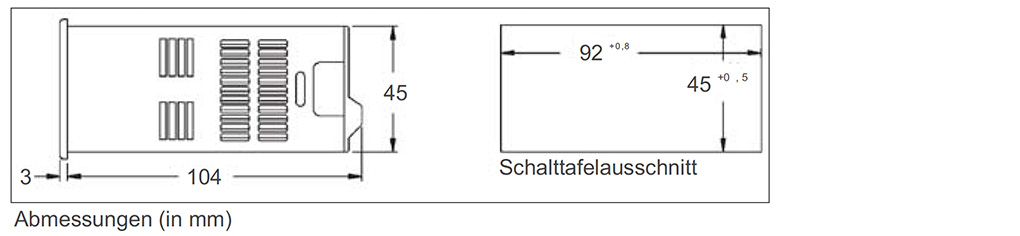

Abmessungen

B 97 mm x H 50 mm x T 104 mm.
Schalttafelausschnitt nach DIN: 92 mm x 45 mm

Befestigung

über Montagerahmen mit Klemmschrauben.

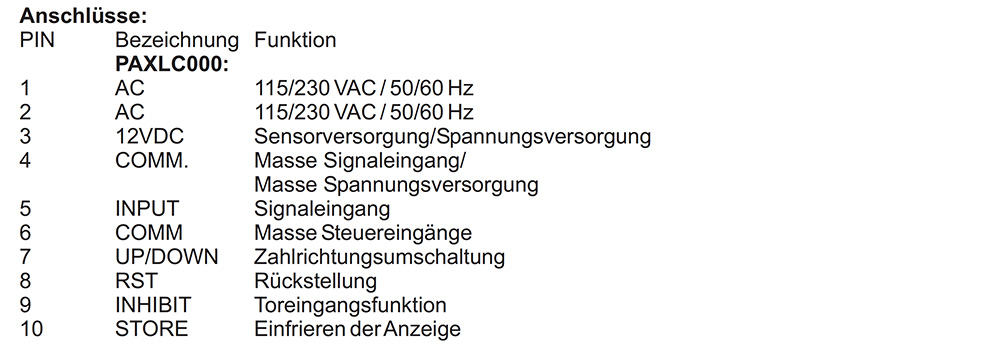

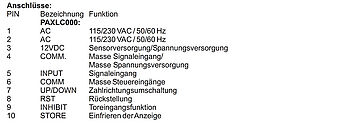

Anschluss

Feste Klemmleiste

Relative Luftfeuchtigkeit

max. 85% rF, nicht kondensierend

Umgebungstemperatur

Betrieb: 0 °C bis +50 °C
Lager: -40 °C bis +60 °C

Elektromagnetische Verträglichkeit CE-konform

Störaussendung: EN 50 081-2
Störfestigkeit: EN 50 082-2

Gewicht

ca. 400 g (ohne steckbare Option)

Lieferumfang

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zolltarifnummer:

9029 20 38

Hersteller

Red Lion Controls, USA

Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

Technische Labor- und Lehrsysteme
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

Wachendorff Prozesstechnik
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

Mess- und Regeltechnik Anwendungsbericht
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

Anwendungsbericht Quailitäsprüfung mit Digitalanzeigen
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

Anwendungsbericht Wachendorff Prozesstechnik
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

User manual PAXLC
PAXLC User manual

beratungsteam
Für die Anwendungsberatung
Produktauswahl, -eignung, -empfehlung
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Vertriebsteam
Für kaufmännische Fragen
Angebot, Auftrag, Lieferzeiten
Wenden Sie sich bitte an:
Unseren Vertriebsinnendienst
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
Auftragsbestätigung, Liefertermin, Rechnung
Wenden Sie sich bitte an:
Oliver König
supportteam
Für technischen Support
im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelVerfügbarPreis/StkAnzahl
PAXLC600

Zaehler 6-stellig

217,00 €
PAXLC800

Zaehler 8-stellig

231,00 €
ZubehörVerfügbarPreis/StkAnzahl
GEH0IP65

Rundum IP65 Alugehäuse für ein Gerät, versehen mit schwarzer Pulverbeschichtung,
(BxHxT) 168 mm x 83 mm x 220 mm

169,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für zwei Geräte
(BxHxT) 188 mm x 188 mm x 130 mm

243,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für ein Gerät
(BxHxT) 188 mm x 188 mm x 130 mm

219,00 €
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(BxHxT) 114 mm x 63,5 mm 133 mm

160,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für ein Gerät
(BxHxT) 140 mm x 83 mm x 120 mm

296,00 €
= ab Lager lieferbar
= Lieferzeit ca. 1 Woche
= Lieferzeit bitte anfragen

Zwischenverkauf vorbehalten

Preise zzgl. 19% MwSt., zzgl. Versandkosten
