PAXLT

Industrie-Temperaturanzeige PAXLT

5-stellige Industrie-Temperaturanzeige
für Thermoelemente und Pt100
mit Universalnetzteil und 2 integrierten Schaltrelais

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Universal AC- und DC-Netzteil
  • 2 frei programmierbare Relaisausgänge
  • 5-stellige, 14 mm hohe brillante dimmbare LED-Anzeige
  • programmierbarer Eingang für Thermoelemente und Pt100
  • Robustes durchgespritztes Kunstoffgehäuse
  • Frontseite Schutzart IP65
Industrie-Temperaturanzeige PAXLT

Die Anzeige PAXLT ist eine programmierbare Temperaturanzeige für Widerstand- oder Thermoelementfühler. Die Anzeige verfügt über einen Minimal- und Maximalwertspeicher, ein Universal AC/DC- Netzteil, ein dimmbares Display und ist mit zwei Relaisausgängen ausgerüstet. Die Einstellung erfolgt über die bewährt einfache 3-Tasten-Programmierung. Vor unbefugtem Fremdzugriff schützt die einstellbare Tastensperre.
Die PAXLT Anzeige kann 14 verschiedene RTD und Thermoelemente-Signale am programmierbaren Eingang verarbeiten. Es ist ebenfalls möglich eine Offseteinstellung bzw. eine Vergleichsstellenkompensation durchzuführen.
Die Anzeige wurde, ebenso wie die gesamte Serie von Einbaumessgeräten aus dem Hause Wachendorff Prozesstechnik, für den rauen Einsatz im Industriealltag konzipiert. Das robuste Kunststoffgehäuse verfügt deshalb z. B. über eine hohe Schutzart IP65 frontseitig. Optional ist auch ein Gehäuse mit Rund-um-Schutzart IP65 erhältlich.

Anzeige:

5-stellige, 14 mm hohe rote LED. Die Hintergrundbeleuchtung ist in der Intensität in 5 Stufen einstellbar.

Eingang:

Thermoelemente
Impedanz: 20 MOhm,
Schutz: max. 30 V
Typ: T, E, J, K, R, S, B, N, C, mV
Widerstandsensoren (z. B. Pt100)
2- oder 3-Draht Anschluss,
Stromversorgung: 100 Ohm-Bereich: 165 µA, 10 Ohm-Bereich: 2,5 mA,
Schutz: max. 30 V

Benutzereingang:

1 programmierbarer Eingang steht zur Verfügung.
Programmierbar z.B. als Programmiersperre.
Er kann PNP- oder NPN-schaltend eingestellt werden. Maximaler
Eingang 28 VDC.

Tasten:

Über drei Fronttasten wird der PAXLT vollständig programmiert.
Die Tasten lassen sich sperren und können auch als Rückstelltaste
verwendet werden.

Datensicherung:

EEPROM, Geräteparameter werden dauerhaft gespeichert.

Spannungsversorgung:

PAXLT00 0/B: 50 bis 250 VAC, 50/60 Hz,
12 VA oder21,6 bis 250 VDC, 6 W

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP65.

Umgebungstemperatur

Betrieb: 0 °C bis +50 °C.
Lager: -40 °C bis +70 °C

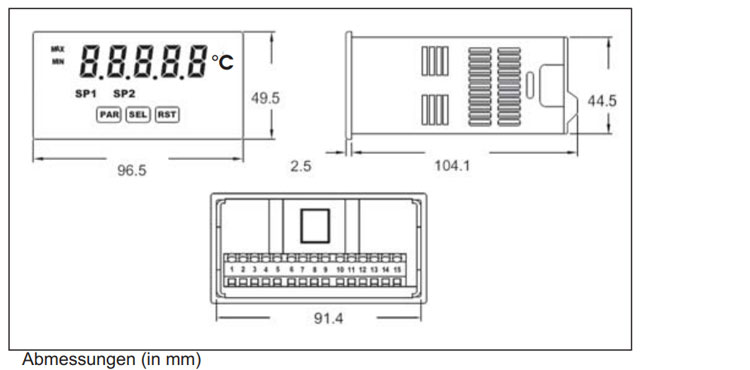

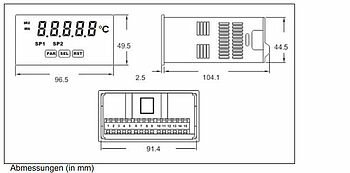

Gehäuse

Kunststoffgehäuse B 96 mm x H 50 mm x T 104 mm.
Schalttafelausschnitt: DIN 92 mm x 45 mm.
Befestigung über Montagerahmen.

Gewicht

295 g

Datenblatt
Datenblatt PAX LT

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

man paxlt
PAX LT Industrie-Temperaturanzeige

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
PAXLT000

5-stellige Temperaturanzeige mit Universalnetzteil AC/DC und 2 integrierten Schaltrelais

209,00 €0,00 €
PAXLT00B

5-stellige Temperaturanzeige mit Universalnetzteil AC/DC und 2 integrierten Schaltrelais
ohne Herstellerlogo frontseitig

190,00 €0,00 €
Zubehör
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(B x H x T) 114 mm x 63,5 mm 133 mm

99,00 €0,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für 1 Gerät
(B x H x T) 140 mm x 83 mm x 120 mm

175,00 €0,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für 1 Gerät
(B x H x T) 188 mm x 188 mm x 130 mm

118,00 €0,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für 2 Geräte
(B x H x T) 188 mm x 188 mm x 130 mm

132,00 €0,00 €
GEH0IP65

Rundum IP65 Alugehäuse für 1 Gerät,
versehen mit schwarzer Pulverbeschichtung,
(B x H x T) 168 mm x 83 mm x 220 mm

129,00 €0,00 €
GEH10000

Kunststoffgehäuse IP40 für 1 Gerät,
mit Alublende vorn und hinten,
passend für PAX-, IM- und APOLLO-Serie.
(B x H x T) 158 mm x 77 mm x 200 mm

75,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
