PAXLI

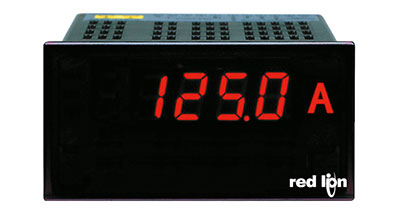

Stromanzeige PAXLI

3 1/2 stellige Digitalanzeige für Wechsel- oder Gleichstrom.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Digitalanzeigen der PAX Lite-Serie
  • große Serie robuster Digitalanzeigen für viele Bereiche der Automatisierungstechnik
  • individuelle hinterleuchtete physikalische Einheit
  • einfache Skalierung über Spindelpotentiometer
  • robustes durchgespritztes Kunstoffgehäuse
  • hohe Schutzart IP 65
Stromanzeige PAXLI

PAXLITE-Geräte werden im Maschinen- und Anlagenbau, in der chemischen Industrie, der Kunststoffindustrie, der Nahrungsmittelindustrie, der Verpackungs- und Fördertechnik und in vielen anderen Bereichen eingesetzt und helfen dort bei der Automatisierung und Vereinfachung von Arbeitsprozessen. Alle physikalischen Größen, die von einem Meßwertaufnehmer erfasst werden, der einen Ausgang für mA, mV, VDC, VAC, ADC oder AAC bereitstellt, können skaliert und in der gewünschten physikalischen Einheit angezeigt werden.

Anzeige

3½-stellige, 14 mm hohe LED.

Eingänge

Größen, gemessen mit einem Messwertwandler, der einen analogen Ausgang bereitstellt, können über Potentiometer skaliert und in der gewünschten Einheit angezeigt werden. Die Auswahl erfolgt über Jumper.Das Gerät hat eine automatische Nullpunktkorrektur.

Eingangsbereiche

PAXLID: +/-199,9 µADC, +/-1,999 mADC, +/-19,99 mADC, +/-199,9mADC, +/-1,999ADC, +/-199,9mVDC

PAXLIA: 0 bis 199,9 µAAC, 0 bis 1,999 mAAC, 0 bis 19,99 mAAC, 0 bis 199,9mAAC, 0 bis 1,999AAC, 0 bis 199,9mVAC

Genauigkeit

199,9 µA/199,9 mV, 1,999 mA, 19,99 mA:

+(0,1 % der Anzeige + 1 Ziffer)
199,9 mA: +(0,15 % der Anzeige + 1 Ziffer)
1,999 A: +(0,5 % der Anzeige + 1 Ziffer)

Maximale Belastung

- Anzeige der Bereichsüberschreitung durch Blinken der letzten
3 Stellen
199,9 µA bis 19,99 mA: 10-facher Wert des Bereichs; 199,9 mA: 1A;
1,999 A: 3A

Messrate

2,5 Messungen/Sekunde

Dezimalpunkteinstellung

Die Einstellung erfolgt über 3 DIP-Schalter, die sich im Gerät befinden.

Hinterleuchtete Einheit

Eine physikalische Einheit kann sehr leicht hinter dem Display angebracht werden.Mit dem Etikettenbogen, der alle üblichen Einheiten beinhaltet, kann der Anwender einfach seine gewünschte Einheit hinterleuchtet realisieren.

Spannungsversorgung

115/230 VAC, +10%, 50/60 Hz, 6 VA, umschaltbar

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP 65

Gehäuse

Robustes Kunststoffgehäuse.
B 96 mm x H 49 mm x T 107/164 mm. Schalttafelausschnitt
DIN 92 mm x 45 mm. Befestigung über Montagerahmen mit Klemmschrauben.

Zubehör

Rundum IP 65 Gehäuse und Shunt 10 A oder 100 A.

Datenblatt
Datenblatt PAX LVI00

Handout PAX
Handout Intelligente Einbaumessgeräte PAX

Hier können Sie unser Handout Intelligente Einbaumessgeräte PAX herunterladen.

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

awb WP1402
Technische Labor- und Lehrsysteme

Messwerte eindeutig darstellen.

awb WP0608
Wissenschaft und Forschung: Digitalanzeigen helfen bei Solarzellen-Entwicklung

So wird Photovoltaik wirtschaftlich

awb WP0605
Mess- und Regeltechnik: Digitalanzeigen unterstützen Messendruchflussmessung

Preiseffiziente Digitalanzeigen für die Messung von Massendurchfluss

awb WP0502
Endlos-Materialien: Quailitäsprüfung mit Digitalanzeigen

Digitalanzeigen in der Zugkraftmessung

awb WP0401
Schwerindustrie: Filterüberwachung mit Digitalanzeigen

Filterüberwachung durch zwei getrennte Kanäle – flexibel und genau

Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Für die Anwendungsberatung
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung: Mo. bis Fr. von 8:00 Uhr bis 16:30 Uhr
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Für technischen Support
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support: Mo. bis Do. von 8:00 Uhr bis 16:00 Uhr und Fr. von 8:00 Uhr bis 15:00 Uhr
Artikelnr.ArtikelPreis/StkAnzahl
PAXLID00

Digitalanzeige fuer Gleichstrom PAXLID

136,00 €0,00 €
PAXLIA00

Digitalanzeige fuer Wechselstrom PAXLIA

160,00 €0,00 €
Zubehör
GEH0IP65

Rundum IP65 Alugehäuse für 1 Gerät,
versehen mit schwarzer Pulverbeschichtung,
(B x H x T) 168 mm x 83 mm x 220 mm

129,00 €0,00 €
GEH10000

Kunststoffgehäuse IP40 für 1 Gerät,
mit Alublende vorn und hinten,
passend für PAX-, IM- und APOLLO-Serie.
(B x H x T) 158 mm x 77 mm x 200 mm

75,00 €0,00 €
PAXLBK10

Etikettenbogen mit allen üblichen Einheiten

19,00 €0,00 €
ENC5C000

Rundum IP65 Kunststoffgehäuse für 2 Geräte
(B x H x T) 188 mm x 188 mm x 130 mm

132,00 €0,00 €
ENC5B000

Rundum IP65 Kunststoffgehäuse für 1 Gerät
(B x H x T) 188 mm x 188 mm x 130 mm

118,00 €0,00 €
BMK90000

Hutschienenadapter zur Befestigung der PAX-Serie auf einer Hutschiene
(B x H x T) 114 mm x 63,5 mm 133 mm

99,00 €0,00 €
ENC5A000

Rundum IP65 Stahlgehäuse für 1 Gerät
(B x H x T) 140 mm x 83 mm x 120 mm

175,00 €0,00 €
WTEST300

Kalibrator / Messgerät

399,00 €0,00 €

Preise zzgl. 16% MwSt., zzgl. Versandkosten
