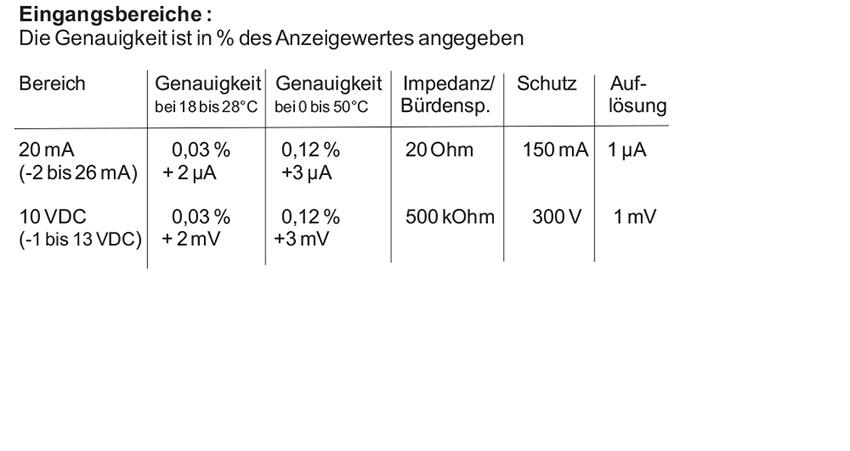

Eingangsbereich:

0 mA bis 20 mA oder 0 VDC bis 10 VDC

Anzeige

5-stellige, 14 mm hohe rote LED. Dimmbar über Tastatur oder Benutzereingänge.

Hinterleuchtete Einheit

Eine physikalische Einheit kann sehr leicht hinter dem Display angebracht werden. Mit dem Etikettenbogen, der alle üblichen Einheiten beinhaltet, kann der Anwender einfach seine gewünschte Einheit hinterleuchtet realisieren.

Indikatoren

- MAX: Maximalwert wird angezeigt
- MIN: Minimalwert wird angezeigt
- TOT: Summe wird angezeigt, blinkt bei Überlauf
- SP1: Ausgang 1 ist aktiv
- SP2: Ausgang 2 ist aktiv
- SP3: Ausgang 3 ist aktiv
- SP4: Ausgang 4 ist aktiv

Tasten

Mit den 5 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Bedienung

Die übersichtliche Bedienoberfläche mit der Anzeige aller relevanten Werte, den Indikatoren und der Einheit ermöglichen eine schnelle Bedienung. Das Gerät wird über 5 Fronttasten bedient. Während der Programmierung wird festgelegt, welche Anzeigen und Eingaben nach Aktivierung der Programmiersperre möglich sind oder gesperrt bleiben. Mit der PAR-Taste werden die einzelnen Sollwerte durchlaufen, die mit der F1- und der F2-Taste verändert werden können. Die Funktionstasten F1 und F2 können jeweils mit 2 Funktionen belegt werden. Die zweite Funktion wird durch 3 Sekunden langes Drücken der Taste aktiviert.

Benutzereingänge

3 programmierbare Eingänge stehen zur Verfügung. Sie können über Jumper PNP- oder NPN-schaltend eingestellt werden. Schutz: max. 30 Volt.
- NPN: Aktiv Vin < 0,7 VDC, Inaktiv Vin > 2,5 VDC
- PNP: Aktiv Vin > 2,5 VDC, Inaktiv Vin < 0,7 VDC.

Summenzähler

Der Summenzähler kann ein Produkt aus Eingangssignal und Zeit erstellen. Entweder wird automatisch über eine Zeit oder mit einem Benutzereingang summiert. Eine Zeitbasis und ein Faktor macht die Einheit flexibel. Er ist 9-stellig und es kann zwischen den ersten 4 und den zweiten 5 Stellen gewechselt werden. Die Genauigkeit der Zeitbasis ist typisch 0,01%.

Spannungsversorgung

PAXP000 0/B: 85 bis 250 VAC 50/60 Hz, 15 VA.
PAXP001 0/B: 11 bis 36 VDC, 11 W oder 24 VAC +/-10 %, 15 VA.

Sensorversorgung

24 VDC, +/-5%, geregelt, max. 50 mA,

Messrate

20 Messungen/Sekunde. A/D Wandler mit 16 Bit Auflösung.

Reaktionszeiten

200 ms für Anzeige von 99% des endgültigen Wertes, max. 700 ms (verlängert sich mit Erhöhung der digitalen Filterung).

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP65.

Gehäuse

Dunkelrotes, stoßfestes Kunststoffgehäuse. Der elektronische Einschub kann nach hinten herausgezogen werden. Es kann eine Einheit eingelegt werden. Die Steckkarten können sehr einfach installiert werden.

Abmessungen

B 97 mm x H 50 mm x T 104 mm.
Schalttafelausschnitt nach DIN: 92 mm x 45 mm.

Befestigung

über Montagerahmen mit Klemmschrauben.

Anschluss

feste Klemmleisten.

Relative Luftfeuchtigkeit

max. 85%. rF, nicht kondensierend

Umgebungstemperatur

Betrieb: 0°C bis +50° C.
Mit allen 3 Karten bestückt: 0 °C bis 45 °C.
Lager: -40 °C bis +60 °C

Zulassungen

UL-Zulassung (Underwriters Laboratories) für die USA und Kanada

Gewicht

ca. 300 g (ohne steckbare Optionen).

Lieferumfang

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zolltarifnummer:

9030 33 70

Hersteller

Red Lion Controls, USA.

Ausgangskarten

Das Gerät kann sehr einfach mit verschiedenen Ausgangskarten aufgerüstet werden. Maximal kann jedes Gerät mit einer Schnittstellenkarte, einer Relais- oder Transistorausgangskarte und einer Analogausgangskarte bestückt werden. Die Montage der Karten kann sehr einfach selbst vorgenommen werden.

Steckbare Schnittstellen-Karte

1. Half-duplexRS232, programmierbar
2. Multipoint RS485, programmierbar
3. DeviceNet, programmierbar
4. PROFIBUS-DP, programmierbar
5. ModBus, programmierbar (über RS485 oder RS232 Schnittstelle)

Steckbare Relais-Ausgangskarten

1. 2x Relais-Wechselkontakt 5 A bei 120/240 VAC oder 28 VDC (Ohmsche Last), bei 120 VAC (90 VA induktive Last). Lebensdauer der Relais sind 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.

2. 4x Schließer Relais 3 A bei 240 VAC oder 30 VDC (Ohmsche Last), bei 120 VAC (70 VA induktive Last). Lebensdauer der Relais sind 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.

Steckbare Transistor-Ausgangskarten

1. 4x NPN-OC-Transistoren: max. 100mA bei Vsat = 0,7 V, Vmax 30 V, galvanische Trennung von 500 V gegen den Signaleingang.

2. 4x PNP-OC-Transistoren: Interne Versorgung: 24 VDC +/-10 %, max. 30 mA alle 4 Transistoren. Externe Versorgung: max. 30 VDC, 100 mA für jeden einzelnen Transistor.

Steckbare Analog-Ausgangskarte

Ausgangssignal wählbar: 0 bis 20 mA, 4 bis 20 mA, 0 bis 10 VDC. Digital skalierbar, Offset.
Genauigkeit: 0,17 % vom Bereich bei 18 °C bis 28 °C Betriebstemperatur;
0,4 % vom Bereich bei 0 °C bis 50 °C Betriebstemperatur.
Auflösung: 1/3.500
Belastung: 0 VDC bis 10 VDC bei min. 10 kOhm;
0/4 bis 20 mA bei max. 500 Ohm.
Gegen den Signaleingang bis 500 V galvanisch getrennt.

Programmieren am Gerät

Die Programmierung ist möglich, wenn der Eingang der Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 5 Fronttasten alle notwendigen Parameter eingestellt werden. Diese Möglichkeit einer schnellen Projektierung ist einer der Hauptvorzüge aller PAX-Geräte.

Programmierung mit PC-Software

Mit der kostenfreien Windows-Software Crimson 2 können alle Projektdaten einfach im PC erstellt, verwaltet, kopiert, und zum PAX-Gerät übertragen werden. Jeder Anwender, der häufig PAX-Geräte einsetzt, kann hier die einzelnen Projekte speichern und bei ähnlichen Aufgaben schon vorhandenes Wissen nutzen. Hierzu benötigen Sie die USB-Schnittstelenkarte “PAXUSB00“, sowie das USB-Programmierkabel “KABUSB11“.
