Anzeige

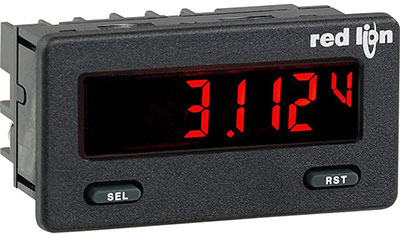

5-stellige brillante LCD Anzeige mit 12,2 mm hohen Ziffern, Standard LCD oder mit rot/grün umschaltbarer Hintergrundbeleuchtung.
Die Hintergrundbeleuchtung ist in der Intensität in 5 Stufen einstellbar.

Anzeigebereich

-99999 bis 99999

Eingang

1 Eingang über Jumper wahlweise einstellbar:
Strom: 0/4 mADC bis 20 mADC, 0 bis 50 mADC
Spannung: 0 VDC bis 10 VDC
Reaktionszeit von 500 msek.

Auflösung

Strom: 1 μA
Spannung: 1 mV

Genauigkeit

0,1 % des eingestellten Anzeigebereichs

Schutz

Spannungsversorgung ist nicht von dem Signaleingang galvanisch getrennt.
Maximale Eingangssignale:
10 VDC: 30VDC
20/50 mA: 150mA

Funktionseingänge

Benutzereingang: Low-Aktiv, Verzögerungszeit: 50 msek. bei aktivieren oder deaktivieren,
typ. 5 ms bei allen anderen Funktionen.
Programmierbare Funktion (Programmiersperre etc. siehe Programmierung).
V_ILmax= 1,0 V, V_IHmin= +2,4 V, V_max= +28 V

Indikatoren

Min./Max., einstellbare Einheit

Betriebsarten

Min./ Max. Wertspeicher

Relais-Ausgangskarte mit einem Schaltausgang (Option)

Typ: Form-C Relais, 1 A bei 30 VDC oder 0,3 A bei 125 VAC.
Schliess- und Öffnungsverzögerung: 4 mSek. max.
100.000 Schaltzyklen min.

Transistor-Ausgangskarte (Option)

2 Ausgänge Typ: NPN Open Drain MOSFET onhe galv. Trennung, 100 mA max., max. 30 Volt.

Schnittstellenkarte (Option)

RS232:
Halbduplex (nicht isoliert) 300 Baud bis 38400 Baud.
RS485:
Übertragungsverzögerung 2 mSek./ Min. oder 50 mSek./Min. einstellbar.
2-Draht/Halbduplex (nicht isoliert), 300 Baud bis 38400 Baud, bis zu 32 Geräte in der Schleife. Adresse 0 bis 99.
USB:
Virtueller COM-Port Baudrate: 300 Baud bis 38,4 kBaud. Anschluss Typ B, Adresse: 0 bis 99

Einstellung

Programmierung und Bedienung über 2 Fronttasten (sperrbar) + Crimson Software
SEL: Schritt zum nächsten Programmabschnitt, speichern der Programmierung oder Auswahl der freigegebenen Anzeige.
RST: Änderung der Parameter in der Programmierung oder Rückstellung Minimal-/Maximalwert bzw. Alarmausgang.

Programmierung

Die Programmierung erfolgt über die beiden Fronttasten oder über Software (nur mit Schnittstellenkarte). Die einfache und logisch aufgebaute Menüführung erlaubt sehr schnell Inbetriebnahme. Zusätzlich können Zugriffsrechte vergeben werden.

Datensicherung

EEPROM

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP65.

Versorgung

Standard LCD-Anzeige: 9 VDC bis 28 VDC, max. 30 mA.
Hintergrundbeleuchtete Anzeige: 9 VDC bis 28 VDC, max. 125 mA.
230 VAC-Versorgung über direkt aufschraubbares Netzteil.

Umgebungsbedingungen

Arbeitstemperatur: Standard LCD: -35 °C bis +75 °C,
Hinterleuchtete LCD: -35 °C bis +35 °C/+75 °C (je nach Displayintensität),
Lagertemperatur: -35 °C bis +85 °C

Abmessungen: (B x H x T)

75 mm x 39 mm x 44 mm,
Schalttafelausschnitt: DIN 68 mm x 33 mm

Montage

Befestigung über Montagerahmen

Anschluss

Über Schraubklemmen.

Gewicht

ca. 100 g

Lieferumfang

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zolltarifnummer:

9030 33 70

Hersteller

Red Lion, USA
