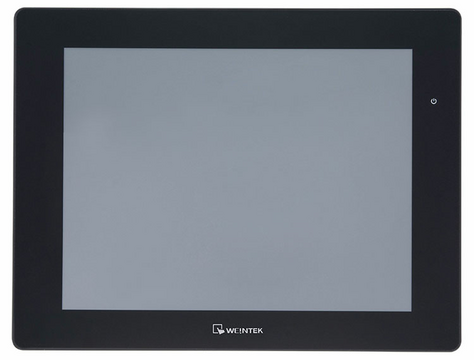

Standard HMI, 12,1", 1024 x 768 LCD, cMT2128X
Standard HMI, 12,1", 1024 x 768 LCD, Quad-Core RISC, Easy Access 2.0
- 12,1” 1024 x 768 LCD, LED-Hintergrundbeleuchtung
- Lüfterloses Kühlsystem
- Integrierte 4 GB Flash-Speicher und RTC
- RS232 und RS485 2- und 4-Draht
- Galvanische Trennung von Versorgungs- und Systemspannung
- Weiter Eingangsspannungsbereich: 24±20% VDC
- IP66 frontseitig, NEMA4 konform
- EasyAccess 2.0 Lizenz optional
- CODESYS optional
Der cMT2128X ist ein hochwertiges 12,1-Zoll HMI, das speziell für den Einsatz in anspruchsvollen Industrieumgebungen entwickelt wurde. Mit seinem 1024x768 Wide Viewing Angle LCD-Display und LED-Hintergrundbeleuchtung bietet er klare und gestochen scharfe Bilder aus nahezu jedem Blickwinkel.
Dieses HMI verfügt über einen eingebauten 4GB Flash-Speicher und RTC (Real-Time Clock) für eine effiziente Datenspeicherung und Uhrzeitsynchronisation. Falls zusätzlicher Speicherplatz benötigt wird, kann dieser über den Micro SD-Kartensteckplatz problemlos erweitert werden. Das cMT2128X ist dank seines PCB-Beschichtungsprozesses äußerst zuverlässig und korrosionsbeständig, was ihn für raue Umgebungen ideal macht. Er erfüllt die Anforderungen von NEMA4 und IP66 und ist somit staub- und spritzwassergeschützt.
Die Kommunikation mit anderen Teilnehmehmern wird durch die seriellen Schnittstellen oder LAN gewährleistet, was eine nahtlose Integration in bestehende Netzwerke ermöglicht. Insgesamt bietet der cMT2128X ein extrem langlebiges und robustes HMI für den Einsatz in anspruchsvollen Industrieumgebungen. Mit seiner beeindruckenden Bildqualität, seinen erweiterbaren Speicheroptionen und den umfassenden Kommunikationsmöglichkeiten ist es die ideale Wahl für industrielle Anwendungen, in denen Zuverlässigkeit und Beständigkeit entscheidend sind.
Anzeige:
Größe: 12,1” LCD
Auflösung: 1024 x 768 Pixel
Helligkeit: 500 cd/m²
Kontrast: 1000 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >30.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 89/89/89/89
Touch Display:
Typ: 4-Draht analog resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %
Speicher:
Flash: 4 GB
RAM: 1 GB
Prozessor:
Quad-Core RISC
Schnittstellen:
SD Karten Slot: ja
USB Host: 1x USB 2.0
Ethernet:
LAN1: 10/100/1000 Base-T x1
LAN2: 10/100 Base-T x1

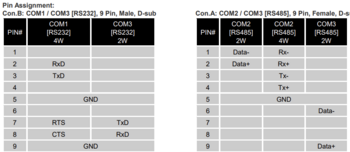

COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485 2-Draht
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
MPI
RS485 Isolation: ja
CAN Bus: Nein
HDMI: Nein
Audio Output: Nein
Video Input: Nein
Echtzeituhr:
Integrierte Echtzeituhr RTC
Spannungsversorgung:
Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 1,2 A bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)
Leiterplattenbeschichtung:
Ja, PCB
Gehäuse:
Kunststoffgehäuse
Abmessungen (BxHxT):
317 mm x 243 mm x 41 mm
Schalttafelausschnitt: 305 mm x 231 mm
Gewicht:
ca. 1,7 kg
Befestigung:
Schalttafeleinbau
Vesa Mount 75 x 75
Schutzart:
NEMA4 / Frontseite IP66
Umgebungstemperatur:
Betrieb: 0 °C bis +55 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)
Zertifikate:
CE
Software:
EasyBuilder Pro
Easy Access 2.0 (optional)
CODESYS (optional)
Zolltarifnummer:
85371098
Hersteller:
Weintek Labs., Inc
