Anzeige:

Größe: 7” IPS LCD
Auflösung: 1024 x 600 Pixel
Helligkeit: 450 cd/m²
Kontrast: 800 : 1
Hintergrundbeleuchtung: LED
Lebensdauer Hintergrundbeleuchtung: >25.000 Std.
Farben: 16,7 Mio.
LCD Blickwinkel (oben/unten/links/rechts): 85/85/85/85

Touch Display:

Typ: 4-Draht resistiv.
Genauigkeit: Aktiver Bereich Länge (X) ±2 %, Breite (Y) ±2 %

Speicher:

Flash: 4 GB
RAM: 1 GB

Prozessor:

Quad-core 64-bit RISC 1.5 GHz

Schnittstellen:

SD Kartenslot: Nein
USB Host: 1x USB 2.0
USB Client: Nein
Ethernet:
LAN1: 10/100/1000 Base-T x1
LAN2: 10/100 Base-T x1

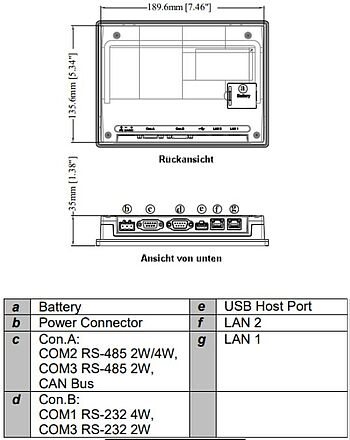

COM Port:
Anschluss A: COM2 RS485 2-/4-Draht, COM3 RS485, CAN Bus, MPI
Anschluss B: COM1 RS232 4-Draht, COM3 RS232 2-Draht (nur TX & RX (nicht RTS/CTS) für COM1 RS232 verwenden, wenn gleichzeitig COM3 RS232 genutzt wird)
RS485 Isolation: Nein
CAN Bus: Ja
HDMI: Nein
Audio Output: Nein
Video Input: Nein

Echtzeituhr:

Integrierte Echtzeituhr RTC

Spannungsversorgung:

Eingangsspannung: 24±20% VDC
Galvanische Trennung (Eingangs- von Systemspannung): integriert
Stromaufnahme: 820 mA bei 24 VDC
Spannungsfestigkeit: 500 VAC (1 Min.)
Isolationsfestigkeit: >50 MOhm bei 500 VDC
Schockfestigkeit: 10 Hz bis 25 Hz (X,Y,Z Richtung 2 G 30 Minuten)

Leiterplattenbeschichtung:

Ja, PCB

Gehäuse:

Kunststoffgehäuse

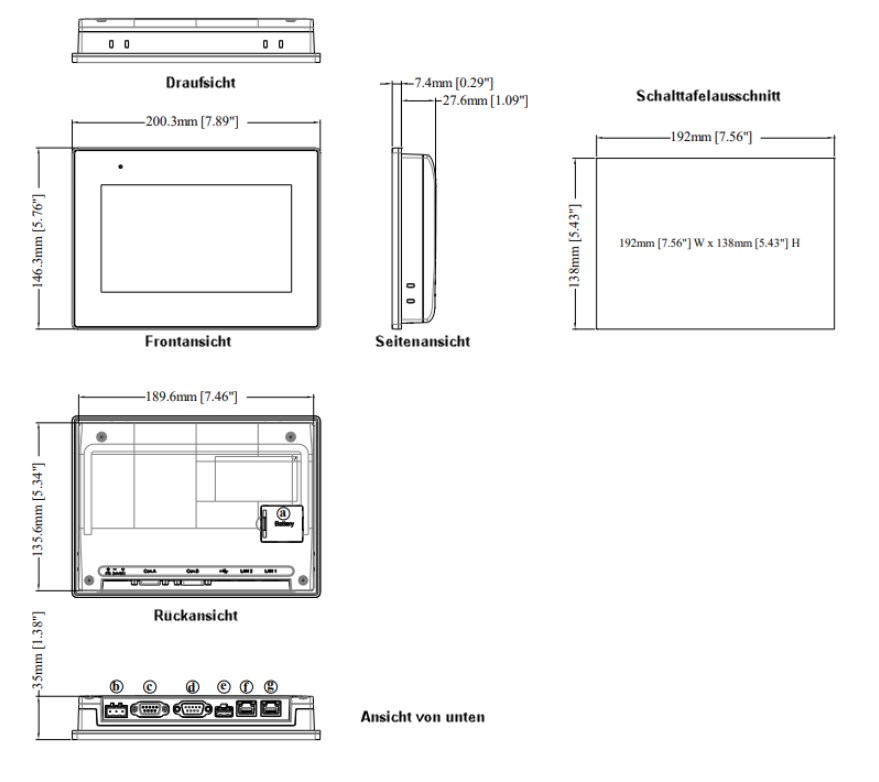

Abmessungen (BxHxT):

200,3 mm x 146,3 mm x 35,0 mm
Schalttafelausschnitt: 192 mm x 138 mm

Gewicht:

ca. 0,6 kg

Befestigung:

Schalttafeleinbau

Schutzart:

NEMA4 / Frontseite IP66

Umgebungstemperatur:

Betrieb: 0 °C bis +55 °C.
Lager: -20 °C bis +60 °C.
Relative Luftfeuchte: 10 % bis 90 % (nicht kondensierend)

Zertifikate:

CE
uCLus Listed


Software:

EasyBuilder Pro V6.07.01 oder später
EasyAccess 2.0 Lizenz optional

Zolltarifnummer:

85371098

Hersteller:

Weintek Labs., Inc
