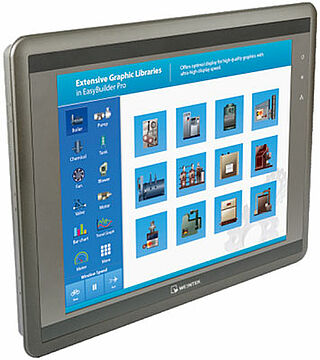

Bediengerät / HMI WBGAC121X
Dieses Produkt ist abgekündigt
Alternative zu diesem Bediengerät ist folgendes Produkt: WBGAC121XE3.
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.
12,1" TFT Touch HMI, 32 Bit RISC, 1 GHz,
Ethernet, USB, 2x RS232/485 (MPI).
Das Standardgerät für mittlere und große Maschinenbedienung mit gehobenen Ansprüchen.
- 12,1” Wide Screen TFT LCD Grafik-Anzeige 1024x768 Pixel
- Gehäuse aus Aluminium
- Lüfterloses Kühlsystem
- 256 MB Flash Memory On-Board
- Echtzeituhr RTC
- IP66 frontseitig, NEMA4 konform
- SD-Karten-Slot, unterstützt SD- und SDHC-Karten
- COM1 oder COM3 (2-Draht RS485) unterstützt MPI bis 187,5 k
- USB-Host und USB-Client
- Long Life LED-Hintergrundbeleuchtung
Das WBGAC121X von Weintek zeichnet sich durch die Kombination aus brillantem Display und einer langen Lebensdauer der LED-Hintergrundbeleuchtung. Das Gerät kann als klassisches HMI, Mensch-Maschine- Schnittstelle, eingesetzt werden, ist aber durch eine Vielzahl von zusätzlichen Funktionen in fast allen Bereichen der industriellen Automatisierung einsetzbar. Die sehr einfach zu bedienende und logisch aufgebaute Projektierungs-Software ermöglicht einen flexiblen Einsatz und erleichtert die Anpassung an die unterschiedlichsten Aufgaben. So sind neben der reinen Maschinenbedienung auch Datenlogging, Trendgrafiken und benutzerdefinierte Symbole möglich. Das lüfterlose System sorgt mit einer 32-Bit Cortex A8 CPU mit 1 GHz und großzügig dimensioniertem Arbeitsspeicher für jede Menge Rechenperformance und schnelle Seitenumschaltung. Das WBGAC121X von Weintek eignet sich hervorragend für mittlere und große Maschinenbedienung mit gehobenen Ansprüchen.
Spannungsversorgung:
24 VDC +/-20 %; 800 mA max.
Anschluss über steckbare 3-polige Klemmleiste.
Anzeige:
Größe: 12,1”
Auflösung: 1024 x 768 Pixel
Display: TFT-LCD Touch
Helligkeit: 500 cd/m²
Farben: 16,2 Mio.
Ablesewinkel (O/U/R/L): 50°/60°/65°/65° (T/B/R/L)
Kontrast: 700:1
Touch Display:
4-Draht analog resistiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von typisch
50.000 Stunden.
Indikatoren:
3 Funktions-LEDs für CPU-Status, Spannungsversorgung und Kommunikation.
CPU und Core Logik:
32 Bit Cortex A8 1 GHz Prozessor. Linux-basierendes Betriebssystem.
Speicher:
- 256 MB RAM
- 256 MB Flash-Speicher on-Board
- SD-Karten Laufwerk für SD- und SDHC-Karten bis 16 GB.
USB-Port:
1xUSB 2.0 Host und 1x USB 2.0 Client.
Serielle Schnittstellen:
COM1: RS232 / RS485 2-/4-Draht,
COM3: RS485 2-Draht.
RS485-Schnittstellen sind MPI-fähig bis 187.500 Baud (nicht gleichzeitig).
Ethernet:
10/100 Base-T mit RJ45-Stecker
Echtzeituhr:
Integrierte Echtzeituhr RTC
Schutzart:
IP66, NEMA 4 Indoor
Gehäuse:
Stabiles Aluminiumgehäuse.
Gewicht:
ca. 2100 g
Schock:
10 Hz bis 25 Hz (X, Y, Z Richtung 2 g über 30 Minuten)
Umgebungstemperatur:
Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Lieferumfang:
Gerät, Dichtung, Befestigungsmaterial, Ersatzsicherung.
Hersteller:
Weintek Labs., Inc
