17 Zoll Panel-PC ViTAM-917AG
Edelstahlgehäuse

17" TFT-LCD, 1280 x 1024
Ohne Touch-Funktion
Intel^® Core™ i3-6100U (2,3 GHz) / i5-6300U (3,0 GHz)
IP66/IP69K Edelstahlgehäuse mit M12-Anschlüssen

Datenblatt Technische Anwendungsberatung

17" TFT-LCD, 1280 x 1024 Pixel
Ohne Touch-Funktion
Prozessor: Intel^® Core™ i3-6100U (2,3 GHz) / i5-6300U (3,0 GHz)
IP66/IP69K Edelstahlgehäuse mit M12-Anschlüssen
Rahmenbündiges Design
Lüfterloses Kühlsystem
Ablesewinkel horizontal 170°, vertikal 170°

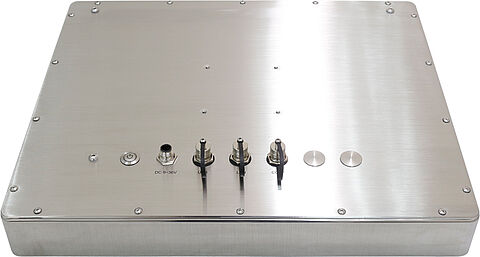

Industrie-Panel-PC (IPC) 17 Zoll Edelstahl Rückseite M12-Konnektoren ViTAM-917R

Produktbeschreibung

Die ViTAM-9A Serie basiert auf einem Intel^® Core™-i-Prozessor der 6. Generation.

Diese sehr leistungsstarke und effiziente Prozessorfamilie bringt ausreichend Rechenleistung für mittlere und große Anwendungen. Der Arbeitsspeicher kann auf bis zu 16 GB ausgebaut werden und ermöglicht dadurch umfangreichere Projekte wie SCADA- oder IIoT-Monitor-Control-Applikationen. Die Industrie-Panel-PCs dieser Serie sind in den Display-Größen 15“ bis zu 23,8“, wahlweise mit projiziert kapazitiven, resistiven oder ohne Touch ausgestattet. Das projiziert kapazitive Touch ermöglicht mit einem entsprechendem Betriebssystem eine Multitouch Bedienung. Bei der Notwendigkeit einer drucksensitiven Bedienung (z.B. mit Handschuhen) ist das resistive Touch die richtige Wahl. Die Frontblenden sind absolut rahmenbündig mit dem Gehäuse aus Edelstahl (Typ 304) verbunden. Das Gehäuse ist in IP69K (inkl. IP66) mit M12-Anschlussmöglichkeiten ausgeführt. Das einzigartige lüfterlose thermische Design des robusten Edelstahlgehäuses ermöglicht eine effektive Temperaturregelung. Die ViTAM IPC können optional mit einem High Brightness LCD und/oder Optical Bonding für eine herausragende Darstellung, selbst unter schwierigsten Bedingungen, ausgestattet werden. Zusätzlich können Erweiterungskarten für weitere Schnittstellen oder RFID integriert werden.

Technische Daten

Spannungsversorgung:

9 VDC bis 36 VDC

Leistungsaufnahme:

max. 49 W

Display:

17" TFT-LCD

Auflösung:

1280 x 1024 Pixel

Seitenverhältnis:

5:4

Helligkeit:

350 cd/m²
1000 cd/m² (optional High-Brightness-LCD)

Hintergrundbeleuchtung:

50.000 h Laufzeit

Farben:

16,7 Mio.

Kontrast:

1000:1

Ablesewinkel:

H: 170° / V: 170°
H: 170° / V: 160° (optional High-Brightness-LCD)

Touchscreen:

ohne Touch-Funktion

Prozessor:

Intel^® Core^™ i3-6100U (2,3 GHz)
Intel^® Core^™ i5-6300U (3,0 GHz)

RAM:

bis zu 16 GB DDR4 2133 MHz SO-DIMM 2Rx8

SSD/HDD:

1x 2,5" SATA3 HDD/SSD (standard 32 GB SSD)

Schnittstellen:

USB: 1 x M12 8-pin (2 x USB 2.0 via Kabel) mit wasserdichtem Abschluss
Seriell: 1 x M12 8-pin für COM 1 (RS-232/-422/485, Default RS-232) mit wasserdichtem Abschluss
Ethernet: 1 x M12 8-pin für Gigabit-Ethernet mit wasserdichtem Abschluss
Spannungsversorgung: 1 x M12 3-pin, 1 x On/Off-Taster (rückseitig)

Erweiterungssteckplätze:

1 x Mini PCIe für Wifi/BT, 4G/LTE (optional)
1 x RFID (Frontseitig, s. Optionen)

Gehäuse:

Edelstahl (Typ 304, optional 316)

Montage:

VESA 75 x 75; Yoke Mount (schwenkbare Gabel-Halterung)

Schutzart:

IP66/IP69K

Gewicht:

ca. 8,0 kg

Abmessungen (BxHxT):

432 mm x 358 mm x 55 mm

Umgebungsbedingungen:

Betrieb: 0 °C bis +50 °C ;
Lagerung: -30 °C bis +70 °C
10% bis 90 %.rF, nicht kondensierend.

Zertifizierungen:

CE/FCC Class A

Betriebssysteme:

Windows^® 10 IoT
Linux

Optionen:

HDMI
VGA (M12, 12-pin)

Wifi/BT (via Mini PCIe)
4G/LTE (via Mini PCIe)
RFID Modul (für eine frontseitige Verwendung, Mifare 13,56 MHz)

2 x USB 2.0 Modul via TB-528U2
1 x USB 3.0 via Kabel
1 x LAN Gigabit-Ethernet via Kabel
1 x COM Port via TB-528C1
1 x CAN via TB-528CAN2

IP65 wasserbeständiges Netzteil (24 VDC / 90-305 VAC)
Optical Bonding
High Brightness LCD (1000 cd/m2)
Edelstahl (Typ 316)
Linux, Android, Windows

Lieferumfang:

Gerät
1 x M12 Netzteil
1 x M12 USB Kabel (1x M12 auf 2x USB 2.0)

Zolltarifnummer:

84715000

Hersteller:

Aplex Technology Inc.

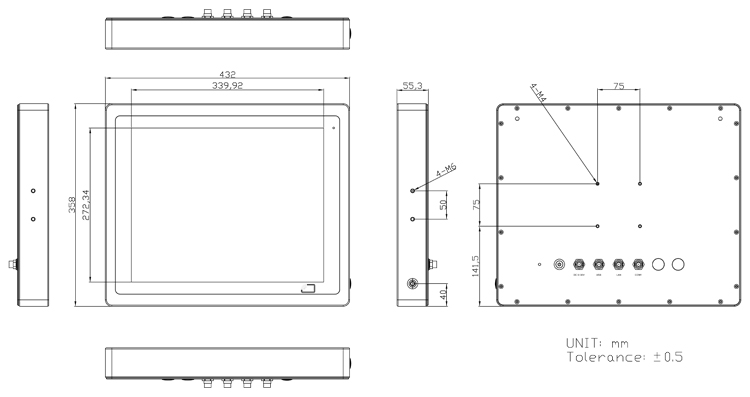

Zeichnungen
