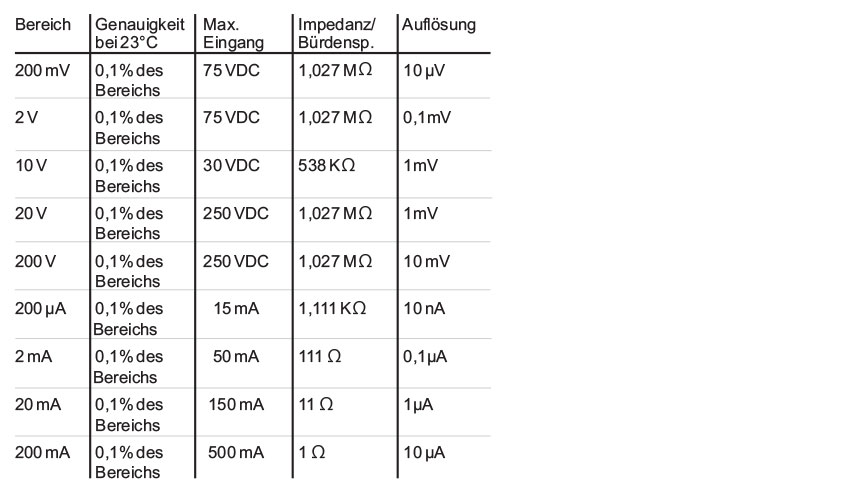

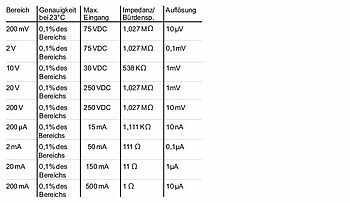

Eingang

Ein breiter Bereich von Gleichspannungs- und Gleichstromsignalen wird akzeptiert. Der Bereich wird über Jumper und in der Programmierung eingestellt.

Anzeige (dimmbar)

5-stellige, 57/101 mm hohe rote 7-Segment LED-Anzeige.

Skalierung:

Einstellung von 2 Stützpunkten überWerteeingabe oderAnlegen
des Eingangssignals. Freie Dezimalpunkteinstellung.

Sensorversorgung

24 VDC, max. 100 mA

Indikatoren

Max: Maximalwertanzeige
Min: Minimalwertanzeige
"1"= Relaisausgang 1 ist aktiviert
"2"= Relaisausgang 2 ist aktiviert

Tasten

Mit den 3 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.
Taste PAR:
Im Betrieb = zur Parameterliste;
Bei der Programmmierung = speichern und zum nächsten Programmpunkt
Taste SEL:
Im Betrieb = Auswahl Anzeige;
Bei der Programmmierung = Auswahl Menüpunkt
Taste RST:
Im Betrieb = Reset;
Bei der Programmmierung = Ziffernauswahl

Benutzereingang

1 programmierbarer Eingang steht zur Verfügung.
Über Software aktiv High oder Low einstellbar.
Maximaler Eingang 28 VDC.
Reaktionszeit: max. 5 ms typ.,
Nach max. 50 ms wird eine erneute Flanke am Benutzereingang erkannt.

Relaisausgänge:

2 x Wechselrelais Form C, 5 A bei 120/240 VAC oder 28 VDC

Serielle Schnittstelle:

RS485: 300 bis 38.400 Baud, Adresse 0 bis 99, multipoint
RS232: 300 bis 38.400 Baud, halbduplex

Spannungsversorgung

AC Versorgung: 50 bis 250 VAC 50/60 Hz, 26 VA
DC Versorgung: 21,6 bis 250 VDC, 11 W.

Schutzart

Rundum IP65

Gehäuse:

Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkeln
zur Wand- oder Deckenmontage.

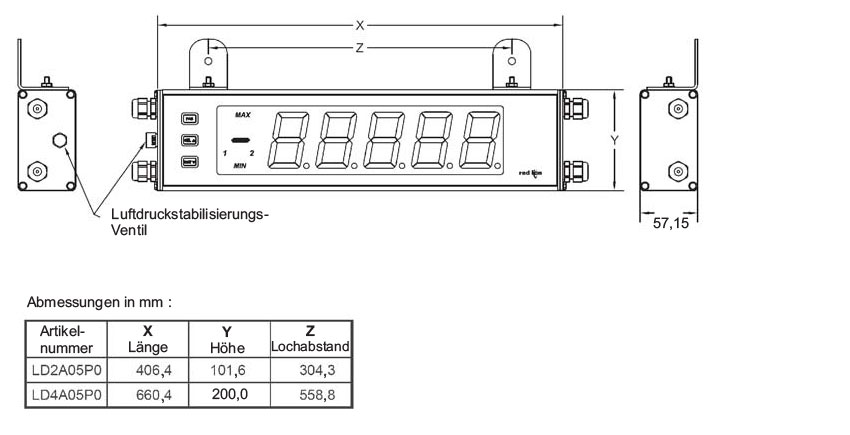

Abmessungen:

B 406,4 mm x H101,6 mm x T57,2 mm
B 660,4 mm x H200,0 mm x T57,2 mm

Anschluss:

Interne abnehmbare Klemmleistenblöcke

Relative Luftfeuchtigkeit:

max. 85%. rF, nicht kondensierend.

Umgebungstemperatur:

Betrieb: 0 °Cbis +65 °C,
Lager: -40 °C bis +70 °C.

Elektromagnetische Verträglichkeit CE-konform:

Die Anzeige entspricht den Normen IEC 61010-1 und EN 61010-1:
Sicherheitsanforderungen für elektronische Geräte für Messungen,
Regelung und Laboranwendungen,Teil 1.

Gewicht:

2,04 kg (57 mm)
4,76 kg (101 mm)

Lieferumfang:

Gerät, Befestigungswinkel, seitliche PG-Verschraubungen, Betriebsanleitung.

Hersteller:

Red Lion, USA

Bedienung:

Die übersichtliche Bedienoberfläche mit der Anzeige aller relevanten Werte und den Indikatoren ermöglichen eine schnelle Bedienung. Das Gerät wird über 3 Fronttasten bedient. Während der Programmierung wird festgelegt, welche Anzeigen und Eingaben nach Aktivierung der Programmiersperre möglich sind oder gesperrt bleiben. Mit der SEL-Taste können Maximal-/Minimalwert undAnzeigewert ausgewählt werden.

Programmieren:

Die Programmierung ist per Software oder am Gerät möglich. Zur Programmierung am Gerät darf der Eingang der Programmiersperre nicht aktiviert sein. Dann können mit Hilfe der 3 Fronttasten alle notwendigen Parameter eingestellt werden. Die Programmierung ist in einzelnen Abschnitten organisiert. Man wird mit Kurzzeichen durch die Eingabe der einzelnen Parameter geführt.

Zolltarifnummer:

8531 20 20
