Eingänge:

Über 3 DIP-Schalter können alle handelsüblichen Sensoren (PNP-, NPN-, Permanentmagnet, Relais, CMOS oder TTL) angepasst werden.
- PNP: 1 kOhm-pull-down Widerstand, max. 12 mA bei 12 Volt.
- NPN: 3,9 kOhm-pull-up Widerstand, max. 3 mA.
Max. Eingangsspannung: +/- 90 V; max. 2,75 mA (DIP-Schalter 1 und 3 auf OFF).

Messprinzip:

Periodendauermessung.

Frequenzbereich:

0 Hz - 1 Hz bis 0 Hz - 25 kHz einstellbar über Signalanlegen oder Eingabe mit BCD-Schalter.

Ansprechzeit:

einstellbar von 5 ms + 1 Periode bis 10 s + 1 Periode.

Ausgang:

Spannung: 0 VDC bis 10 VDC oder 0 VDC bis 5 VDC/10 mA, (min. 1 kOhm),
Strom: 0 mA bis 20 mA oder 4 mA bis 20 mA. (Bürde: max. 500 Ohm bei 10 VDC).

Anzeige:

Grüne und rote LED.  Die grüne LED leuchtet, wenn Signale empfangen werden. Die rote LED leichtet, wenn der Analogausgang am oberen Endwert ist.

Spannungsversorgung

9 VDC bis 32 VDC oder 85 VAC bis 250 VAC.

Sensorversorgung

Nur AC-Version IFMA0065: +12 VDC ±25 %, max. 60 mA

Genauigkeit:

0,1% vom Arbeitsbereich
(0,2 % für den Bereich 0 VDC bis 5 VDC)

Auflösung:

Spannung min. 3,5 mV, Strom min. 5 μA.

Temperatur:

Betrieb: 0 °C bis +50 °C. Lager: -40 °C bis +80°C.

Anschluss:

über Schraubklemmen.
 1  + Ausgang Strom
 2  N.C.
 3  - Ausgang Strom
 4  + Ausgang Strom
 5  N.C.
 6  - Ausgang Spannung
 7  Sensorversorgung (nur IFMA0065)
 8  Eingangssignal
 9  Masse Eingang
10  abhängig vom Gerätetyp: 85 bis 250 VAC oder + 9 bis +32 VDC
11  N.C.
12 abhängig vom Gerätetyp: 85 bis 250 VAC oder Masse

Gehäuse:

stabiles Kunststoffgehäuse.

Isolation:

2,2 kV zwischen Versorgung und Eingang und zwischen Versorgung und Ausgang. 500 V zwischen Eingang und Ausgang für eine Minute.

Saftey:

EN 61010-1

EMC:

EN 50081-2
EN 50082-2
ENV 50140
ENV 50141
EN 61000-4-2
EN 61000-4-4
EN 61000-4-8

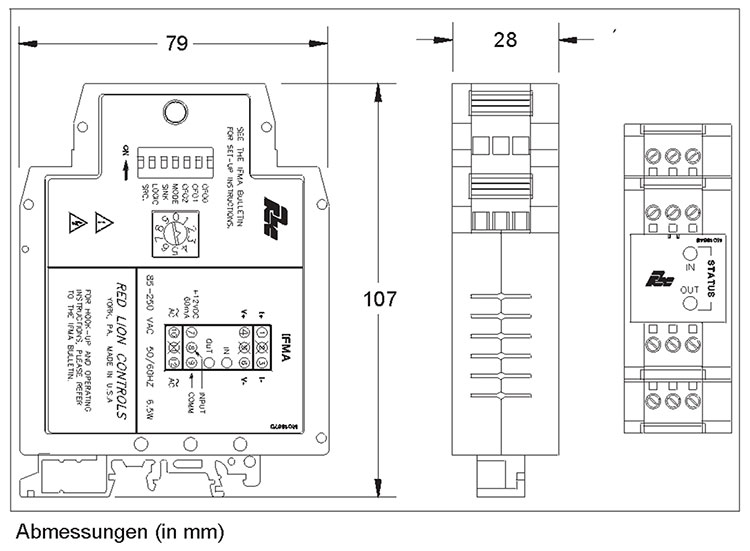

Abmessungen:

B 28 mm x H 107 mm x T 79 mm.

Gewicht:

ca. 170 g

Lieferumfang:

Gerät, Betriebsanleitung

Zolltarifnummer:

8504 40 95

Hersteller:

Red Lion Controls, USA
