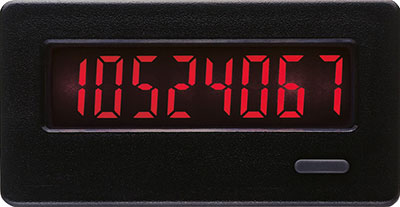

Anzeige

8-stellige, 12 mm hohe brillante LCD, standard oder mit roter bzw. grün-gelber Hintergrundbeleuchtung. Geräte mit Hintergrundbeleuchtung sind nur mit externer Spannungsversorgung gut ablesbar.

Tasten

Sperrbare Reset-Taste.

Eingang

H.S. CNT: 5 kHz max. von Bipolar-Ausgang mit Tastverhältnis 1:1.
L.S. CNT: 30 Hz max. von Schalterkontakt oder Open-Kollektor-Transistor mit Tastverhältnis 1:1.
V_ILmax = 0,5 V, V_IHmin = +2,0 V, V_max = +3 V.

Kontrolleingang

Zählwertrückstellung (Low-Aktiv, Impulsdauer: min. 5 ms)
RST.EN.: Freigabe der Reset-Taste.
REM. RST.: Zählwertrückstellung.

Spannungsversorgung

Alle Zählertypen werden über eine 3 V Lithiumbatterie versorgt. Dauerbetrieb bis zu 6 Jahren. Versorgung der Hintergrundbeleuchtung: 9 VDC bis 28 VDC, typ. 30 mA, max. 50 mA.

Schutzart

Von vorne strahlwasserfest und staubdicht nach IP65.

Gehäuse

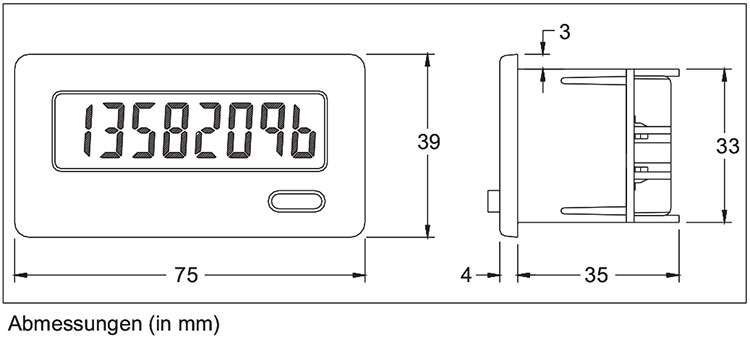

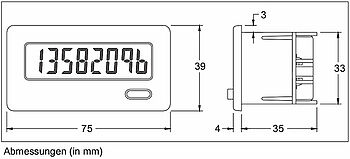

Kunststoffgehäuse B 75 mm x H 39 mm x T 35 mm. Schalttafelausschnitt: DIN 68 mm x 33 mm.

Befestigung

über Montagerahmen mit Klemmschrauben.

Anschluss

Über Schraubklemmen.

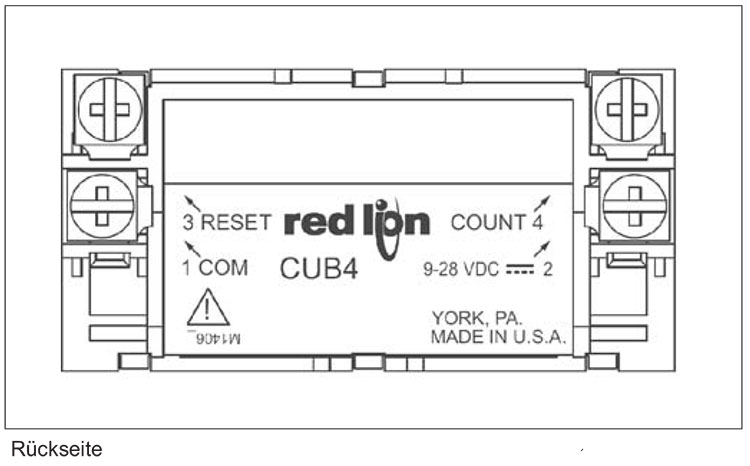

Anschlüsse

1 COM Masse (Hintergrundbeleuchtung).
2 V+ Spannungsversorgung für Hintergrundbeleuchtung (nicht bei CUB4L800).
3 RESET. Rückstellung
4 COUNT Signaleingang, max. Eingangsfrequenz 5 kHz.

Elektromagnetische Verträglichkeit CE-konform

CE Approved EN 61326-1 Immunity to Industrial Locations
Emission CISPR 11 Class B
IEC/EN 61010-1
RoHS Compliant

Zulassungen

UL-Zulassung (Underwriters Laboratories) für die USA und Kanada

Gewicht

ca. 85 g (incl. Batterie).

Lieferumfang

Gerät incl. Batterie, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Umgebungstemperatur

Betrieb: 0 °C bis +60°C, oberhalb 26 VDC max. 50°C (Gerät mit Hintergrundbeleuchtung).
Lager: -30 °C bis +85°C.

Zolltarifnummer:

9029 10 00

Hersteller

Red Lion Controls, USA.
