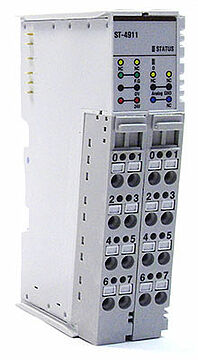

FnIO-Modul - 1-Kanal-Strom-Ausgangsmodul, ST4911
gibt Signale der normierten Größe 0 A bis 1 A aus
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.
- Das Analog-Ausgangsmodul gibt Stromsignale von 0 bis 1 A aus
- Galvanische Trennung des Ausgangssignals von der Systemebene mit einer Auflösung von 12 Bit
- Spannungsversorgung über interne Systemspannung
- Gemeinsames Massepotential der Ausgangskanäle
Das 1-Kanal-Strom-Ausgangsmodul gibt Signale der normierten Größe 0 A bis 1 A aus. Das Ausgangssignal wird galvanisch getrennt zur Systemebene mit einer Auflösung von 12 Bit ausgegeben. Zur Spannungsversorgung für die Stromausgangsmodule wird die Feldspannung genutzt.
Feldspannung:
Versorgungsspannung: 24 VDC nominal
Spannungsbereich: 15 VDC bis 28 VDC
Verlustleistung: max. 60 mA bei 24 VDC
Verlustleistung:
max. 60 mA bei 5 VDC
Querschnitte:
I/O Kabel max. 2 mm²
Anschlusstechnik:
abnehmbare Anschlussebene (Klemmblöcke)
Abmessungen (LxHxB):
12 mm x 99 mm x 70 mm
Betriebstemperatur:
0 °C bis 60 °C
Montage:
DIN-Hutschiene
Anzahl der Ausgänge:
1 Kanal Single Ended, nicht isoliert
Indikatoren:
1 x grün/rot für Ausgangkanal-Statusanzeige,
1 x grün für FnBus-Statusanzeige
Auflösung in Bereichen:
12 Bit mit 2,44 mA/Bit
Ausgangstrombereich:
0 A bis 1 A
Datenbreite:
16-Bit-Ganzzahl (Zweierkomplement)
Lastwiderstand:
13 Ohm +/-5%
Wandlungszeit:
1 ms
