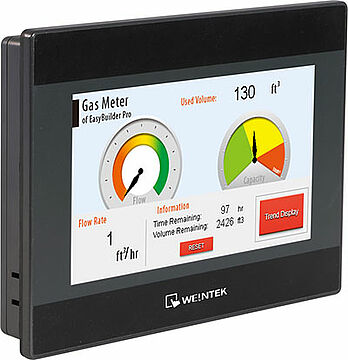

Bediengerät / HMI WBGBC070E
7" TFT Touch HMI, 32 Bit RISC, 600 MHz, Ethernet, USB, 1x RS232, 1x RS485 (MPI).
Dieses Produkt ist abgekündigt.
Dieses Gerät wird durch das Nachfolgeprodukt MT8051iP ersetzt.
- 7” TFT LCD Grafik-Anzeige 800 x 480 Pixel
- LED Hintergrundbeleuchtung
- Robustes Kunststoffgehäuse
- Lüfterloses Kühlsystem
- Echtzeituhr RTC
- IP65 frontseitig, NEMA4 konform
- Ethernet 10/100 BaseTX
- COM1 (RS232) oder COM3 (2/4-Draht RS485) unterstützt MPI bis 187,5 k
- USB Host
Das WBGBC070E von Weintek ist speziell für einfache Bedien- und Beobachtungsaufgaben in allen Bereichen der industriellen Automatisierung konzipiert. Das Gerät ist mit allen benötigten Funktionen ausgestattet, verzichtet aber auf spezielle Features und selten benötigte Hardware, und steigert dadurch noch einmal das Preis- /Leistungsverhältnis deutlich. Das dunkelgraue Kunststoffgehäuse eignet sich hervorragend um Ihre selbst entworfene Frontfolie, z.B. mit Ihrem Logo oder der Gerätebezeichnung in eigenen Farben, aufzubringen. Hier ist Ihre Kreativität nur durch die Geräteabmessungen beschränkt.
Das lüfterlose System mit 32 Bit Cortex A8 Prozessor und 600 MHz Takt besitzt reichlich Rechenpower und überzeugt durch angenehm schnelle Seitenumschaltung. Die Projektierungssoftware „EasyBuilder Pro“ der Wachendorff WBG-Serie stellt keine besonderen Anforderungen an Ihren PC, ist einfach zu bedienen und steht kostenlos zur Verfügung.
Spannungsversorgung:
10,8 VDC bis 28 VDC
Anschluss über steckbare 3-polige Klemmleiste.
Stromaufnahme:
1 A bei 12 VDC; 500 mA bei 24 VDC
Anzeige:
Größe: 7”
Auflösung: 800 x 480 Pixel
Display: TFT-LCD Touch
Helligkeit: 300 cd/m²
Farben: 16,7 Mio.
Kontrast: 500 : 1
Touch Display:
4-Draht analog resistiv.
Hintergrundbeleuchtung über LED mit einer Lebensdauer von typisch
30.000 Stunden.
Indikatoren:
1 LED zur Anzeige der Spannungsversorgung.
CPU und Core Logik:
32 Bit RISC Cortex 8, 600 MHz Prozessor.
Linux-basierendes Betriebssystem.
Speicher:
- 128 MB RAM
- 128 MB Speicher
USB-Port:
1 x USB 2.0 Host
Serielle Schnittstellen:
COM1: RS232,
COM3: RS485 2-/4-Draht.
RS485-Schnittstelle ist MPI-fähig bis 187.500 Baud.
Ethernet:
10/100 Base-T mit RJ45-Stecker
Echtzeituhr:
Integrierte Echtzeituhr RTC
Schutzart:
Frontseite IP65
Schock:
10 Hz bis 25 Hz (X, Y, Z Richtung 2 g über 30 Minuten)
Gehäuse:
Robustes dunkelgraues Kunststoffgehäuse.
Gewicht:
ca. 520 g
Umgebungstemperatur:
Betrieb: 0 °C bis +50 °C.
Lager: -20 °C bis +60 °C.
Software:
EasyBuilder Pro ab Vers. 4.00.01 oder höher
Lieferumfang:
Gerät, Dichtung, Befestigungsmaterial
Hersteller:
Weintek Labs., Inc
Passend für:
WBGAC070E/S
WWPEC070
WBGEC7070
