WK120RTD

2-Draht Loop Powered Signalwandler für Pt100/Ni100

wandelt ein Pt100/Ni100 Signal in 4 bis 20 mA bzw. 20 bis 4 mA

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Wandelt ein Pt100 / Ni100 Signal in 4 bis 20 mA, 20 bis 4 mA
  • 16 Bit Auflösung (hohe Genauigkeit)
  • Versorgung über Ausgangsklemmen 5 bis 30VDC
  • Einfache Inbetriebnahme über DIP-Schalter oder Software
  • Schmale Abmessung mit nur 6,2mm Breite
  • Schnelle Montage durch Federklemmen
2-Draht Loop Powered Signalwandler für Pt100/Ni100

Der Signalwandler WK120RTD wandelt Signale eines Pt100 oder eines
Ni100 Temperatursensors in ein mA Normsignal um. Dabei ist das
Ausgangssignal linear proportional zum Eingang. Der Signalwandler
kann vor der Montage über DIP-Schalter oder über Software vollständig
eingestellt werden und ist sofort betriebsbereit. Bei der
Programmierung über die Software ist keine Stromversorgung nötig, da
diese über den Programmierstecker erfolgt. Zur Montage wird der
WK120RTD einfach auf eine Hut-Schiene geschnappt.

Eingang:

Pt100 von -200°C bis 650°C oder Ni100 von -60°C bis +250°C
in 2-, 3- oder 4-Leiter Technik. Die Bereiche sind schrittweise über DIP-Schalter oder Software einstellbar.

Ausgang:

4 bis 20 mA, 20 bis 4 mA, über DIP-Schalter oder Software
einstellbar. Das Ausgangssignal ist linear proportional zum Eingang.

Versorgung:

5 bis 30 VDC aus der Stromschleife.

Genauigkeit:

+/-0,1 % des Messbereichs oder 0,1°C. Hohe 16 Bit
Auflösung.

Schutz:

IP20

Umgebungsbedingungen:

30 bis 90% Luftfeuchtigkeit (nicht kondensierend bei 40°C)
Betrieb: -20 bis +65°C
Lager: -40 bis +85°C

Elektromagnetische Verträglichkeit CE konform:

Störaussendung: EN61000-6-4 / 2002-10
Störfestigkeit: EN61000-6-2 / 2006-10

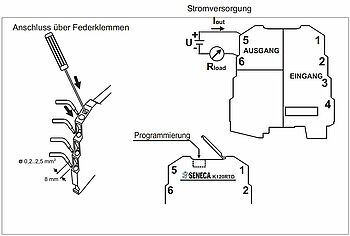

Anschlussart:

Federklemmen von 0,2 bis 2,5 mm²

Gehäuse:

Stabiles Kunststoffgehäuse PBT

Abmessungen:

B 6,2 mm x H 102,5 mm x T 93,1 mm

Gewicht:

ca. 45g

Lieferumfang:

Gerät, Betriebsanleitung

Hersteller:

Seneca s.r.l.

Datenblatt
Datenblatt WK120RTD

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man WK120RTD
WK120RTD - 2-Draht - Loop-powered Wandler

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
WK120RTD

Signalwandler für Thermoelemente

87,00 €0,00 €
Zubehör
WS117P00

WS117P Software / Kabel Kit

189,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
