Eingang

2 Eingänge wahlweise einstellbar: PNP oder NPN

Auflösung

Timer-Anzeige: 0,001 s

Genauigkeit

Timer: ±0,01 % der Anzeige.

Anzeigebereich

Timeranzeige: 999999, 23 einstellbare Zeitbereiche
Zyklus-Zähleranzeige: 0 bis 999999

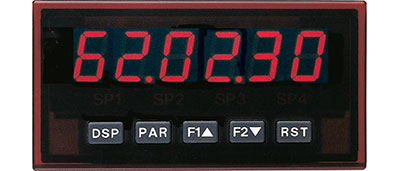

Indikatoren

Timer Anzeige, Zähler Anzeige
TMR = Timerfunktion
CNT = Anzeige für Schaltzyklen
SP1 = Ausgang 1 ist aktiv
SP2 = Ausgang 2 ist aktiv
SP3 = Ausgang 3 ist aktiv
SP4 = Ausgang 4 ist aktiv

Tasten

Mit den 5 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Funktionseingänge

3 programmierbare Eingänge für unterschiedliche
Funktionen. Über Jumper PNP- oder NPN-schaltend
einstellbar.

Betriebsarten

Verschiedene wählbar z. B.: Start/Stopp mit einem oder
zwei Sensoren, automatischer Reset bei Start, usw.

Ausgänge

Ausrüstung mit einer Schnittstellen-, einer Relais- oder
Transistorausgangskarte oder Echtzeituhrenkarte.

Einstellung

Das Gerät wird über 5 Fronttasten oder Software eingestellt.

Isolation

PAXTM000: 2300 Vrms für 1 Minute zu allen Ein- und Ausgängen.
PAXTM010: 500 Vrms für 1 Minute zu allen Ein- und Ausgängen.

Sensorversorgung

12 VDC, ±10 %, max. 100 mA, kurzschlussfest

Versorgung

PAXTM00 0/B: 85 VAC bis 250 VAC 50/60 Hz, 18 VA
PAXTM01 0/B: 11 VDC bis 36 VDC, 14 W oder 24 VAC ±10 %, 50/60 Hz, 15 VA

Umgebungsbedingungen

Arbeitstemperatur: 0 °C bis +50 °C. 0 °C bis +45 °C
bei Bestückung mit 3 Erweiterungskarten.
Lagertemperatur: -40 °C bis +60 °C

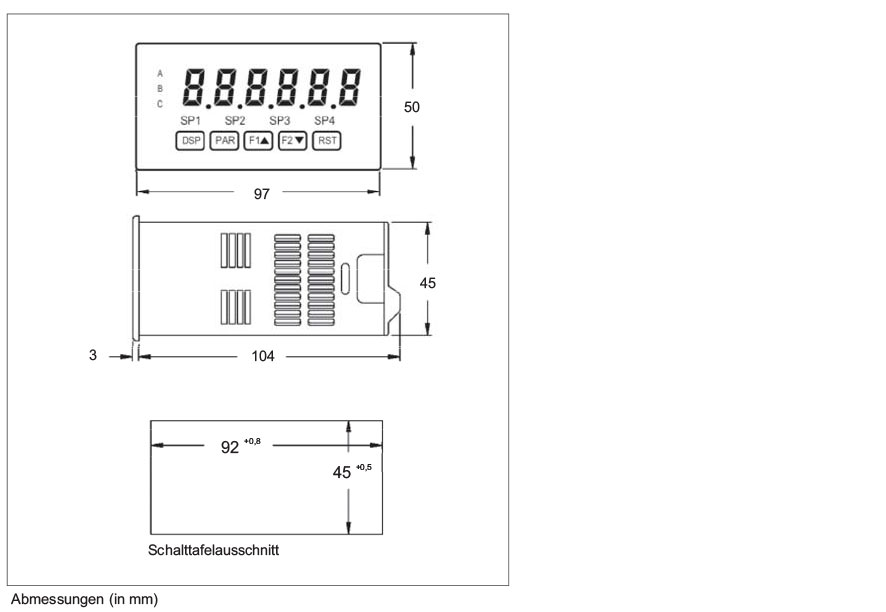

Abmessungen

 (B x H x T) 97 mm x 50 mm x 104 mm,
Schalttafelausschnitt nach DIN 92 mm x 45 mm.

Montage

Montagerahmen mit Klemmschrauben, Anschluss über
Klemmleiste.

Zulassungen:

UL-Zulassung (Underwriters Laboratories) für die USA und Kanada

Gewicht:

ca. 300 g (ohne steckbare Optionen).

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zolltarifnummer:

9032 89 00

Hersteller:

Red Lion, USA.

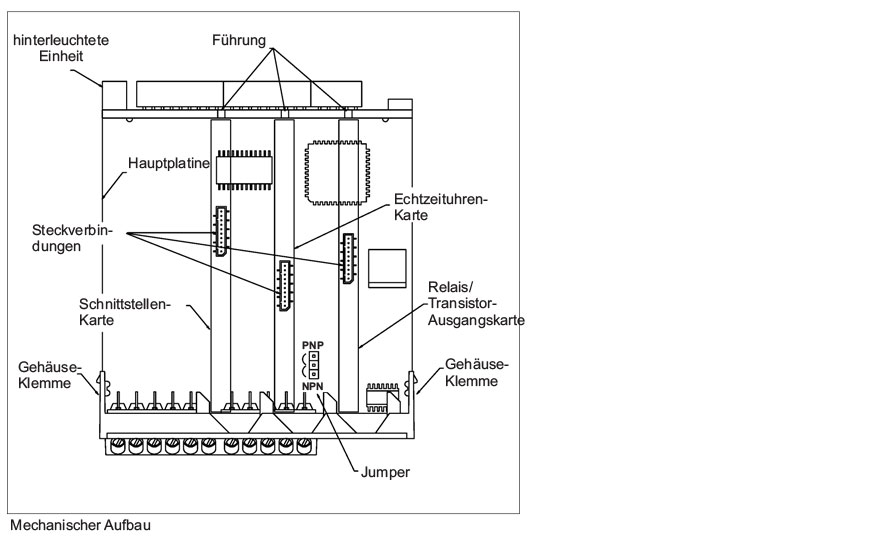

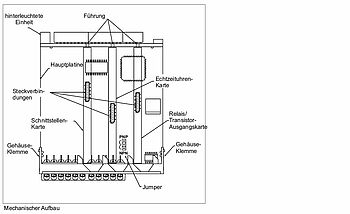

Ausgangskarten:

Das Gerät kann sehr einfach mit verschiedenen Ausgangskarten aufgeüstet werden. Maximal kann jedes Gerät mit einer Schnittstellenkarte, einer Relais- oder Transistorausgangskarte und einer Analogausgangskarte bestückt werden. Die Montage der Karten kann sehr einfach selbst vorgenommen werden.

Steckbare Schnittstellen-Karte:

1. Half-duplex RS232, programmierbar
2. Multipoint RS485, programmierbar
3. DeviceNet, programmierbar
4. PROFIBUS-DP, programmierbar
5. ModBus, programmierbar (über RS485- oder RS232-Schnittstelle)

Steckbare Relais-Ausgangskarten:

• 2 x Relais-Wechselkontakt 5 A bei 120/240 VAC oder 28 VDC (Ohmsche Last), bei 120 VAC (90 VA induktive Last). Lebensdauer der Relais sind 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.
• 4 x Schließer Relais 3 A bei 240 VAC oder 30 VDC (Ohmsche Last), bei 120 VAC (70 VA induktive Last). Lebensdauer der Relais sind 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.

Steckbare Transistor-Ausgangskarten:

• 4 x NPN-OC-Transistoren: max. 100 mA bei V_sat = 0,7 V, V_max 30 V, galvanische Trennung von 500 V gegen den Signaleingang.
• 4 x PNP-OC-Transistoren: Interne Versorgung: 24 VDC +/-10 %, max. 30 mA alle 4 Transistoren. Externe Versorgung: max. 30 VDC, 100 mA für jeden einzelnenTransistor.

Steckbare Echtzeituhr-Karte:

Zeitgenauigkeit +/- 5 Sek./Monat nach Einstellung durch den Anwender. Interne Lithium Knopfzellenbatterie mit ca. 10 Jahren Lebensdauer. Synchronisation über RS482-Schnittstelle mit bis zu 32 Geräten möglich. Isolation 500 Vrms für 1 Minute gegen Masse der Timer- und Benutzereingänge.

Programmieren am Gerät

Die Programmierung ist möglich, wenn der Eingang der Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 5 Fronttasten alle notwendigen Parameter eingestellt werden. Die Programmierung ist in einzelnen Abschnitten organisiert.

Programmieren mit PC-Software

Mit der Windows-Software Crimson 2 können alle Projektdaten einfach im PC erstellt, verwaltet, kopiert, registriert und zum PAX-Gerät übertragen werden. Ein Einsteigerpaket bestehend aus Software, RS 232-Schnittstellenkarte und Verbindungskabel PC/PAX erleichtert die Entscheidung für diese Programmierung.
