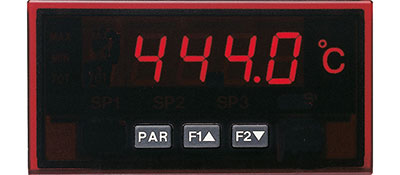

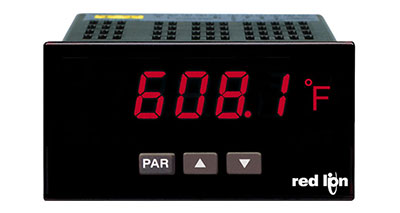

PAXLTC

Anzeige für Thermoelemente PAXLTC

4-stellige Digitalanzeige für den Anschluss von Thermoelementen.

Produktabkündigung zum 31.03.2019.
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Digitalanzeigen der PAX Lite-Serie
  • Große Serie robuster Digitalanzeigen für viele Bereiche der Automatisierungstechnik
  • 4-stellige rote 7-Segment LED-Anzeige, 14,2 mm hohe rote Ziffern
  • Individuelle hinterleuchtete physikalische Einheit
  • Einfache Skalierung über Tastatur
  • Robustes durchgespritztes Kunstoffgehäuse
  • Hohe Schutzart IP65

Produktabkündigung:
Die Wachendorff Digitalanzeige PAXLTC
wurde zum 31.12.2018 abgekündigt. Daher sind nur noch die unten aufgeführten Geräte in bestimmten Stückzahlen lieferbar. Sollte das von Ihnen gesuchte Gerät nicht mehr verfügbar sein, setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung. Gerne beraten wir Sie über Alternativen.

Die Anzeige PAXLTC ist für den Anschluss von Thermoelementen geeignet. Durch die hohe Genauigkeit und die Möglichket einer Offset-Programmierung kann die günstige Anzeige ihren Messaufgaben angepasst werden.

Eingang

1 Eingang wahlweise einstellbar:
Thermoelemente Typ S, T, J, N, K, E, R, B oder -10 mV bis +80 mV.
Bei Sensorbrucherkennung erscheint in Anzeige ”OPEN"

Messrate

2,5 Messungen/s

Auflösung

1 °C/F für alle Typen oder 0,1 °C/F für Typ T, E, J, K oder N.

Genauigkeit

Thermoelement: 0,8 °C bis 2,3 °C je nach Typ bei 23 °C mV: 0,01 %

Indikatoren

Es kann eine individuelle hinterleuchtete physikalische Einheit hinterlegt werden (°C/°F inklusive).

Einstellung

Das Gerät wird über 3 Fronttasten bedient und programmiert.

Isolation

2300 Vrms für 1 Minute zu allen Ein- und Ausgängen.

Versorgung

85 VAC bis 250 VAC, 50/60 Hz, 6 VA

Umgebungsbedingungen

Arbeitstemperatur: 0 °C bis +60 °C.
Lagertemperatur: -40 °C bis +80 °C

Abmessungen: (B x H x T)

97 mm x 50 mm x 104 mm,
Schalttafelausschnitt nach DIN 92 mm x 45 mm.

Montage

Montagerahmen mit Klemmschrauben,
Anschluss über Klemmleiste.

Gehäuse

Robustes Kunststoffgehäuse aus einem Guss.

Lieferumfang

Gerät, Befestigungsmaterial, Dichtung,
Betriebsanleitung, hinterleuchtete Einheit für °C und °F.
