FnIO-Modul 16-Kanal-Digital-Eingangsmodul,12 VDC/ 24 VDC ST121F
erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern.
Delisting
Bei Fragen setzen Sie sich bitte mit unserer technischen Anwendungsberatung in Verbindung.
- Das Digital-Eingangsmodul verfügt über 16 Kanäle in 2- und 3- Leiter-Anschlusstechnik.
- Das Digitale-Eingangsmodul erfasst binäre Steuersignale.
- Den Eingangskanälen ist zur Störungsunterdrückung ein Filter mit einer Zeitkonstanten von 1,5 ms vorgeschaltet.
- Die Signalzustände der Kanäle wird mit jeweils einer grünen Status-LED pro Kanal angezeigt.
Das 16-Kanal-Digital-Eingangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle in 2-/3-Leiter-Anschlusstechnik.
Es erfasst binäre Steuersignale aus dem Feldbereich, z. B. von Sensoren, Gebern, Schaltern oder Näherungsschaltern.
Das Modul besitzt eine Abnehmbare Anschlussebene (Klemmblöcke) die das direkte Stecken von eindrähtigen Leitern ermöglicht.
Jedem Eingangskanal ist zur Störunterdrückung ein RC-Filter mit einer Zeitkonstanten von 1,5 ms vorgeschaltet.
Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt.
Spannungsversorgung:
Über Systemspannung 5 VDC
Stromaufnahme:
max. 45 mA bei 5 VDC
Querschnitte:
I/O-Kabel max. 2 mm²
Anschlusstechnik:
Abnehmbare Anschlussebene (Klemmblöcke)

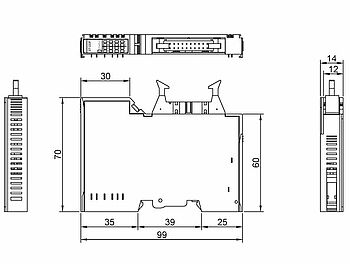

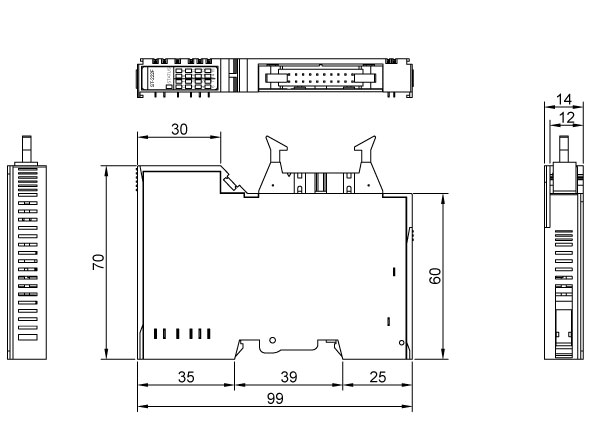

Abmessungen (BxHxL):
12 mm x 99 mm x 70 mm
Betriebstemperatur:
-20 °C bis 60 °C
Betriebshöhe:
max. 2.000 m
Montage:
DIN-Hutschiene
Anzahl der Eingänge:
16 Kanäle (positivschaltend)
Indikatoren:
16 x grün fürStatus, 1 x grün/rot für FnBus-Status
Signalspannung (0):
max. 5 VDC
Signalspannung (1):
24 VDC typisch, min. 10,2 VDC bis max. 28,8 VDC
Eingangsstrom (1):
max. 6 mA/Kanal bei 28,8 VDC
Reaktionszeit Eingangssignal:
max. 3 ms
Eingangsimpedanz:
5,1 kOhm
