LDSS

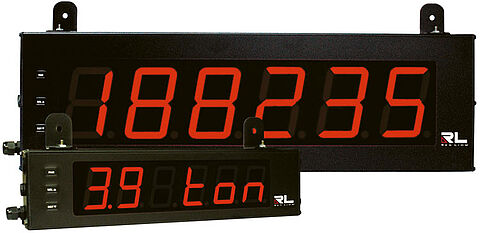

Serielle Slave Großanzeige LDSS

6-stellige Digitalanzeige,
aus 50 m Entfernung gut ablesbar.

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • 6-stellige rote 7-Segment LED-Anzeige
  • einfache Darstellung von ASCII-Daten
  • 2 interne Displayspeicher zum Anzeigen 2 verschiedener Displays
  • Dimmbares Display
  • leichte Programmierung am Gerät über die Fronttasten
  • leichtes Rundum Aluminiumgehäuse
  • hohe Schutzart IP 65
  • Unversal AC- und DC-Netzteil
Serielle Slave Großanzeige LDSS

Die Industrie Großanzeige LDSS ist ein vielseitiges Display zur Darstellung von seriellen ASCII Daten. Die 6-stellige Anzeige ist in der Helligkeit dimmbar und ist in 57 mm und 101 mm hohen Ziffern auf bis zu 50 m ablesbar. Durch die zwei internen Displayspeicher lassen sich zwei voneinander unabhängige Anzeigen verwirklichen. Die Ansteuerung erfolgt durch einen Computer, eine SPS oder ähnliches. Die LDSS kann auch direkt als Fernanzeige einer RED LION Digitalanzeige (mit serieller Schnittstelle) verwendet werden.
Überlicherweise wird die Hauptanzeige für dynamische Daten (Zähler, Frequenz, Status, etc.) und die 2. Anzeige für feste Infos (Systeminfos, Maschinennummer etc.) verwendet. Das leichte Rundum IP65 Gehäuse erlaubt den Einsatz auch in rauen Industrieumgebungen. Das Gerät wird über 3 Tasten schnell und sicher projektiert.

Anzeige:

6-stellige, 57 mm oder 101 mm hohe rote dimmbare LED / 7 Segmente

Benutzereingang:

1 digitaler Eingang steht zur Verfügung (Low aktiv/NPN).
Verschiedene Funktionen programmierbar (Displaywechsel, Reset, usw.).

Bedienung:

Das Gerät wird über 3 Fronttasten bedient. Während der Programmierung wird festgelegt, welche Anzeigen und Eingaben nach Aktivierung einer Programmiersperre möglich sind oder gesperrt bleiben.

Programmieren am Gerät:

Die Programmierung ist möglich, wenn die Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 3 Fronttasten alle notwendigen Parameter eingestellt werden. Die Programmierung ist in einzelnen Abschnitten organisiert. Man wird mit Kurzzeichen durch die Eingabe der einzelnen Parameter geführt.

Serielle Schnittstelle:

RS485: 300 bis 38.400 Baud, Adresse 0 bis 99, multipoint
RS232: 300 bis 38.400 Baud, halbduplex

Spannungsversorgung:

AC Versorgung: 50 bis 250 VAC, 50/60 Hz, 26 VA
DC Versorgung: 21,6 bis 250 VDC, 11 W

Schutzart:

Rundum IP65

Gehäuse:

Schwarz lackiertes Aluminiumgehäuse mit Befestigungswinkel zur Wand- oder Deckenmontage.

Anschluss:

Interne abnehmbare Klemmleistenblöcke

Abmessungen:

57 mm Anzeige: B 406,4 mm x H 101,6 mm x T 57,15 mm
101 mm Anzeige: B 660,4 mm x H 200,0 mm x T 57,15 mm

Gewicht:

57 mm Anzeige: 2,04 kg
101 mm Anzeige: 4,76 kg

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C
Lager: -40 °C bis +70 °C

Lieferumfang:

Gerät, Befestigungswinkel, Dichtung, Betriebsanleitung

Datenblatt
Datenblatt LDSS

info flyer einbaumessgeraete
Werbebroschüre Einbaumessgeräte

Regeln, Anzeigen und Überwachen

Handout Grossanzeigen
Handout Großanzeigen für die transparente Fabrik

Hier können Sie unser Handout Großanzeigen für die transparente Fabrik herunterladen.

awb WP0708
Produktion: Zielvorgaben erreichen

Mit Großanzeigen von Wachendorff immer auf dem Laufenden

sw crimson 2
Crimson 2.1

Projektierungssoftware für CUB5-Serie, LD-Serie, PAX- und PAX2-Serie, PXU-Serie, T/P16-Serie, T/P48-Serie, TCU-Serie und ICM8.

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
LD2SS6P0

Slaveanzeige mit 57 mm Ziffernhöhe, 6-stellig

545,00 €0,00 €
LD4SS6P0

Slaveanzeige mit 101 mm Ziffernhöhe, 6-stellig

769,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
