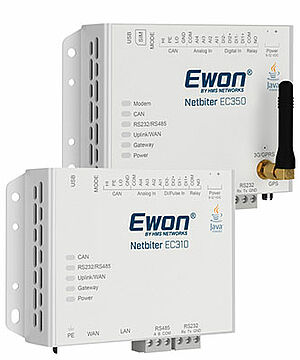

Ewon-Netbiter-EasyConnect

Ewon Netbiter EasyConnect

 Fernwartungs-Gateway zur Anbindung an die Netbiter Argos Cloud-Lösung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Leistungsstarker ARM Cortex Prozessor für schnelle Datenzyklen
  • Zwei voneinander getrennte Ethernet-Schnittstellen (WAN und LAN) ermöglichen die sichere Kommunikation mit Ihrem Feldequipment
  • An die analogen und digitalen Ein- und Ausgänge können Sie weitere Signale und Sensoren direkt an das Netbiter-Gateway anschließen
  • Transparente Umsetzung von Modbus-RTU auf Modbus-TCP
  • Integrierter Temperatursensor
  • 6 Status-LEDs bieten detaillierte Diagnosemöglichkeiten
  • Unterstützt alle Service-Pakete von Netbiter Argos:
    Remote Access, View & Control und Manage & Analyze
Fernwartung und Fernwirken Ewon Netbiter EasyConnect Slider

Das Netbiter EasyConnect Gateway ist für den SPS-Fernzugriff und cloud-basierte Betriebsdatenerfassung.

Sie können das Netbiter EasyConnect über folgende Schnittstellen mit Ihrer SPS, Anlagensteuerung oder sonstigen Feldgeräten verbinden: seriell via RS-232/485 und Modbus-RTU oder ethernet-basiert via Modbus-TCP, EtherNet/IP oder SNMP. Das Protokoll J1939 wird via CAN-Schnittstelle unterstützt.

Das Gateway sendet die Log-Daten via Internet (Ethernet) oder Mobilfunk an das cloud-basierte Datenportal Netbiter Argos. Über die E/A-Anschlüsse des EC350 können Sie außerdem zusätzliche Sensoren oder anderes Equipment direkt am Gateway anschließen.

Einfache Inbetriebnahme
Wo auch immer sich Ihre Anlagen und Geräte befinden: Verbinden Sie sie einfach mit einem Netbiter EasyConnect-Gateway und greifen Sie via Standard-Webbrowser online auf die Betriebsdaten zu. Die Plug-and-Play-Funktion ermöglicht es Ihnen, auch große Installationen schnell einzurichten. Dafür müssen Sie kein IT- oder Mobilfunkexperte sein.



2G (GPRS)-Unterstützung (nur EC320)
Als kostengünstige alternative zur 3G-Variante kann der EC320 da eingesetzt werden wo die Datenerfassung, Alarmierung und Visualisierung aus der Ferne im Vordergrund steht und kein direkter Zugriff (Remote Access) auf eine Steuerung oder Feldgerät mit dessen Software nötig ist.

3G (HSPA+)-Unterstützung (nur EC350)
Ein großer Vorteil der 3G-Kommunikation ist die im Vergleich zu GPRS deutlich bessere Performance und die Möglichkeit, in Regionen eine Verbindung aufzubauen, in denen es nur 3G-Mobilfunknetze gibt. Mit der Unterstützung von 5 unterschiedlichen 3G-Frequenzbereichen kann das Netbiter EC350 weltweit eingesetzt werden. Gerade für den Fernzugriff (Remote Access) auf Anlagen und Steuerungen mit der dazugehörigen Software, ist die höhere Übertragungsgeschwindigkeit von 3G sinnvoll.

Datensicherheit
Das Netbiter EasyConnect Gateway ermöglicht den sicheren Zugriff auf Ihre Anlagendaten über das Internet. Firewalls stellen kein Hindernis dar. Auch feste, öffentliche IP-Adressen, VPN-Tunnel oder teure M2M-spezifische SIM-Karten sind nicht notwendig. Mit Netbiter Argos kommuniziert das Gateway über eine TLS-Verschlüsselte Verbindung.

Untersützte Protokolle

MODBUS/RTU, MODBUS/TCP, EtherNet/IP™, SNMP, SAE J1939

Schnittstellen:

1x RJ45 Ethernet WAN 10/100 Mbit/s
1x RJ45 Ethernet LAN 10/100 Mbit/s
1x CAN (10 kbit/s bis 1000 kbit/s)
1x RS232 (Rx, Tx, GND, 1,2 kBits/s bis 115,2 kBit/s)
1x RS485 (1,2 kBits/s bis 115,2 kBit/s)
1x USB-Schnittstelle
1x SMA Antennenanschluß für das 3G/GPRS Modem (nur EC320/EC350)
1x SMA Antennenanschluß für GPS (nur EC320/EC350)

Mobilfunkstandards:

EC320:
GSM / GPRS / EDGE QuadBand (850, 900, 1800, 1900 MHz)
EC350:
GSM / GPRS / EDGE QuadBand (850, 900, 1800, 1900 MHz)
HSPA + Pentaband (800/850, 900, 1900, 2100 MHz)

Spannungsversorgung:

9 bis 32 VDC
EC310: 2,5 W
EC320/EC350: 4,5 W

Gewicht:

< 500 g

Abmessung:

T x H x B: 27 x 92 x 135 (mm)

Umgebungstemperatur:

Betrieb: -40 °C bis +65 °C
Lagerung: -45 °C bis +85 °C

Luftfeuchtigkeit:

10 bis 95 %, nicht kondensierend

Ein- und Ausgänge:

4x Analog-Eingang 0/4-20mA, 0-10V, PT100
2x Digital-Eingang Potentialfrei
1x Relais-Ausgang (24 V AC/DC, 1A)

Montage:

W andmontage, Hutschiene (über Adapter)

Schutzart:

IP20

Konformitäten:

EC310: CE, CULUS, RCM
EC320: CE, UL, FCC
EC350: CE, CULUS, RCM, JATE, Telec, FCC, IC, PTCRB

Netbiter
Netbiter Argos

Optimieren Sie die Effizienz Ihrer Anlage

Ewon Netbiter Installationsanleitung EC300-Serie

man-netbiter-installationsblatt
Ewon Netbiter Installationsblatt EC300-Serie

man-e WON-Netbiter-EC300-Series-User-Manual
Ewon Netbiter EC300 Series User Manual

Netbiter-Quick Connect
Netbiter QuickConnect

Wird benötigt um Remote Access (Fernzugriff-Funktion) bei Netbiter zu nutzen. Mit diesem Tool wird eine verschlüsselte Verbindung vom PC auf dem die Software installiert ist, über Netbiter Argos zum Netbiter EasyConnect Gateway aufgebaut
Dies ermöglicht einen direkten Zugriff auf die an das Gateway angeschlossenen Ethernet-basierten oder serielle Geräte mit deren Software.
