Eingang

NPN-, PNP- Sensoren, CMOS, TTL, potentialfreie Kontakte, Permanentmagnetsensoren werden akzeptiert. Einstellung über DIP-Schalter. Bedämpfung auf 50 Hz einstellbar.

Betriebsarten

Addition oder Subtraktion mit Richtungserkennung, Differenz, Summe, Phasendiskriminator x1, x2, x4 können eingestellt werden.

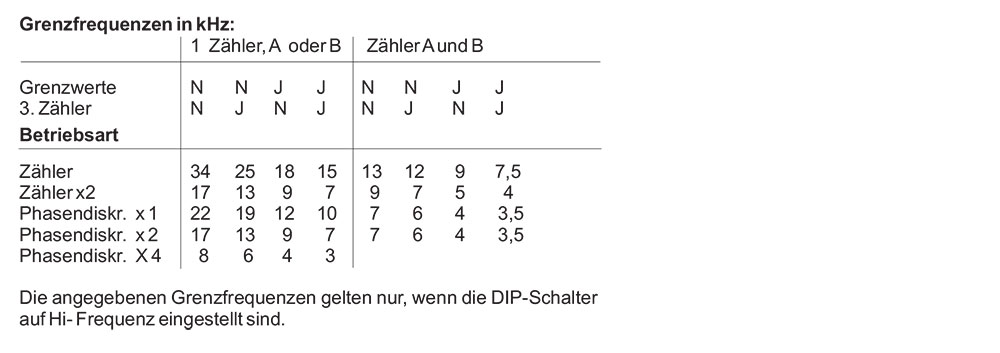

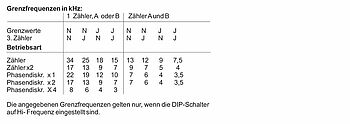

Grenzfrequenz

maximal 34 kHz

Gehäuse

dunkelrotes, stoßfestes Kunststoffgehäuse. Der elektronische Einschub kann nach hinten herausgezogen werden. Die Steckkarte kann sehr einfach installiert werden.

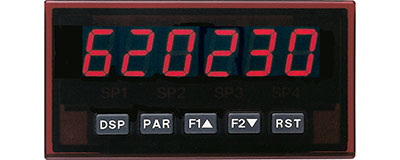

Anzeige

6-stellige, 14 mm hohe rote LED.
max. + 999.999 oder -99.999 im statischen Display,
max. +/-99.999.999 in 2 abwechselnden Anzeigen (OF 99) (999999)/(OF -99) (999999).

Skalierung

Alle 3 Zähler können unabhängig voneinander skaliert werden

Indikatoren

A, B, C Zähler A, B, C
Sp1 - 4 Ausgang 1 - 4 ist aktiv

Betriebsarten des 3. Zählers C

Zähler: Zähler A
Summe: Zähler A + Zähler B
Differenz: Zähler A - Zähler B
(Eigenständige Skalierung unabhängig von Zähler A und B.)

Tasten

Mit den 5 Drucktasten von der Frontseite wird das Gerät programmiert und bedient.

Benutzereingänge

3 programmierbare Eingänge stehen zur Verfügung. Sie können über Jumper PNP- oder NPN-schaltend eingestellt werden.
Maximaler Eingang 30 VDC.
NPN:
Aktiv V_in < 0,9 VDC,
Inaktiv V_in > 2,4VDC
PNP:
Aktiv V_in > 2,4 VDC,
Inaktiv V_in < 0,9 VDC
Reaktionszeiten: max. 6 ms, bei Rückstellung, Tor und Zwischenspeicher reagiert das Gerät 25 μs nach der nächsten aktiven Flanke des zugeordneten Zählers. Nach max. 100 ms wird eine erneute Flanke am BE erkannt.

Spannungsversorgung

PAXC0020/PAXC002B:
85 VAC bis 250 VAC, 50/60 Hz, 18 VA
PAXC0030/PAXC003B:
11 VAC bis 36 VDC, 14 W oder
24 VAC ±10 %, 15 VA

Sensorversorgung

12 VDC, +/-10%, max. 100 mA, kurzschlußfest

Schutzart

von vorne strahlwasserfest und staubdicht nach IP 65

Gehäuse:

dunkelrotes, stoßfestes Kunststoffgehäuse. Der elektronische Einschub kann nach hinten herausgezogen werden. Die Steckkarte kann sehr einfach installiert werden.

Abmessungen:

B 97 mm x H 50 mm x T 104 mm.

Schalttafelausschnitt:

nach DIN: 92 mm x 45 mm.

Befestigung:

über Montagerahmen mit Klemmschrauben.

Anschluss:

feste Klemmleisten

Relative Luftfeuchtigkeit:

max. 85 %. rF, nicht kondensierend.

Umgebungstemperatur:

Betrieb: 0 °C bis +50 °C.
Mit der Grenzwertkarte bestückt:
0 °C bis 45 °C.
Lager: -40 °C bis +60 °C.

Gewicht:

ca. 300 g (ohne steckbare Option).

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung, Betriebsanleitung.

Zolltarifnummer:

9029 10 00

Hersteller:

Red Lion, USA.

Ausgangskarten:

Das Gerät kann sehr einfach mit einer Grenzwertkarte aufgerüstet werden.

Steckbare Relais-Ausgangskarten:

• 2 x Relais-Wechselkontakt 5 A bei 120/230 VAC oder 28 VDC (Ohmsche Last), 90 VA induktive Last bei 120 VAC. Lebensdauer der Relais beträgt 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.
• 4 x Schließer Relais 3 A bei 250 VAC oder 30 VDC (Ohmsche Last), 70 VA induktive Last bei 120 VAC. Lebensdauer der Relais beträgt 100.000 Zyklen bei max. Last. Bei geringerer Last erhöht sich die Lebensdauer.

Steckbare Transistor-Ausgangskarten:

• 4 x NPN-OC-Transistoren:
  max. 100mA bei V_sat = 0,7 V, V_max 30 V, galvanischeTrennung von 500 V gegen den Signaleingang.
• 4 x PNP-OC-Transistoren:
  Interne Versorgung: 24 VDC ±10%, max. 30 mA alle 4 Transistoren.
  Externe Versorgung: max. 30 VDC, 100 mA für jeden einzelnen Transistor.

Programmieren am Gerät:

Die Programmierung ist möglich, wenn der Eingang der Programmiersperre nicht aktiviert ist. Dann können mit Hilfe der 5 Fronttasten alle notwendigen Parameter eingestellt werden.
