UA964802

Universalanzeige UA964802
mit OLED-Display

Display Typ: OLED
Display Farbe: Monochron (Gelb)

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Universalanzeige im 96 x 48 mm Format
  • Monochrom gelbes 2,7" OLED-Display
  • Vertikaler oder horizontaler Einbau
  • Universaleingang für Prozesssignale, Thermoelemente, Widerstandsthermometer und Potentiometer
  • 2 Alarmausgänge und zwei Analogausgänge
  • Serielle Kommunikation über RS485-Modbus-Schnittstelle
  • 2 programmierbare Benutzereingänge
  • 5-fach Sprachumschaltung
  • 16-Schritte Linearisierung
Eibaumessgeräte und PID-Regler Universalanzeige UA964802 mit OLED-Display

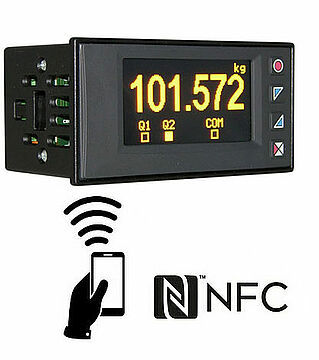

Die neue Universalanzeige UA964802 mit dem brillanten OLED-Display ist ein kleiner Alleskönner. Mit einem universellen Eingang für alle handelsüblichen Temperatursensoren, Prozesssignale, Potentiometer, einer 24 VDC Sensorversorgung und einer 16-Schritte Linearisierungsfunktion ist diese Anzeige für fast alle analogen Sensoren verwendbar. Mit der integrierten Summier-Funktion,
2 Relaisausgängen und dem galvanisch getrennten Analogausgang können fast alle Messaufgaben einfach gelöst werden. Neben der sehr geringen Einbautiefe, der RS485-Modbusschnittstelle (basierend auf dem Modbus RTU-Protokoll), der IP54-Front, den abnehmbaren Klemmblöcken, der Textmenü geführten Programmieroberfläche besticht diese Anzeige durch ihr monochrom gelbes OLED-Display. Dieses sorgt für eine optimale Ablesbarkeit und einen extrem großen Ablesewinkel in schwierigen industriellen Umgebungen, auch bei direkter Sonneneinstrahlung. Die Visualisierung durch einen programmierbaren Trendgraph oder ein Balkendiagramm lässt dem Anwender keine Wünsche offen.

Displayeigenschaften:

Monochrom gelbes 2,7” OLED-Display, Display Diagonale: 61,46 mm
Aktive Anzeigefläche: 55 mm x 27,5 mm, 128 x 64 Pixel.
Lebensdauer: 150.000 Stunden*
*Hinweis: Ende der Lebensdauer wird angegeben, wenn 50% der Anfangshelligkeit erreicht sind. Die durchschnittliche Lebensdauer wird angegeben bei Raumtemperatur, bei Verwendung in höheren Temperaturbereichen verringert sich die Lebensdauer.

Anzeige:

Anzeigebereich Messwert: -32.767 bis +32.767
Anzeigebereich Summe horizontaler Einbau: -2.000.000.000 bis +2.000.000.000 (32 Bit) Anzeigebereich Summe vertikaler Einbau: -99.999.999 bis +99.999.999 Horizontale und vertikale Darstellung programmierbar, inkl. Bargraph- und Trenddarstellung.
Darstellung positiv oder negativ möglich.

Indikatoren:

Drei Indikatoren für Alarmzustände und serielle Kommunikation.

Auswählbare Maßeinheit:

°C, °F, K, V, mV, A, mA, Bar, mBar, psi, Pa, mm, cm, dm, m, km, in, g, kg, q, t, oz, lb, m/s, m/m, m/h, l/s, l/m, l/h, m³/s, m³/m, m³/ h, rpm, %rh, ph, N, kN, %, L, gal, mmHg, atm, mH20, Nm, kNm, kgf, kgp, kip, lbf, ozf, Stk., keine Einheit

Tastatur:

4 Tasten zum Programmieren und Einstellen der Sollwerte.

Eingangsbereich:

Einstellung des Eingangssignals über Tastatur.
Thermoelement Typ K, S, R, J, T, E, N, B
Vergleichsstelle: intern (von 0 °C bis 50 °; Genauigkeit Vergleichsstelle 0,1 °C/°C)
Wiederstandsthermometer: Pt100, Pt500, Pt1000, Ni100, PTC1K, NTC10K
Lineare Eingänge: 0 V bis 10 V, 0/4 mA bis 20 mA, 0 mV bis 60 mV
Potentiometer: 0 bis 6 kOhm und 0 bis 160 kOhm.

Impedanz:

0 bis 10 V: Ri > 110 kOhm
0 bis 20 mA: Ri < 5 Ohm
4 bis 20 mA: Ri < 5 Ohm
0 bis 60 mV: Ri > 1 MOhm

Genauigkeit:

Toleranz bei 25 °C +/-0.2 % ± 1 Ziffer für Thermoelementeingang, Temperaturfühler und Analogsignal.

Abtastfrequenz / Messzyklus:

Programmierbar bis zu 242 Hz (4,2 msek).

Benutzereingänge:

Schaltbar über PNP-Signal.
Alternativ einstellbare Funktionen: Aktivieren Alarmausgang, Tara,
Rückstellung Alarm/Maximalwert/Minimalwert/Summenwert, Summierung.

Sensorversorgung:

+24 VDC @ 35 mA

Auflösung:

Interne Auflösung mit 65.535 Schritten (16 Bit).

Relaisausgänge:

2 Schliesser mit getrennter Masse, 2 A bei 250 VAC, ohmische Last.
Programmierbar als Schliesser oder Öffner.

Analogausgang:

2 programmierbare Analogausgänge
1x 0 VDC bis 10 VDC
1x 0/4 mA bis 20 mA
mit einer Auflösung von 16 Bit und einer Genauigkeit von +/-0,2 % des Maximalbereichs. Programmierbar als Weitergabe des Alarmwertes oder des Prozesssignales. Untereinander nicht galvanisch getrennt.

Serielle Schnittstelle:

RS485 mit Modbus RTU im Slave Betrieb

Spannungsversorgung:

24 VAC/DC bis 230 VAC/DC +/-15 %,  50/60Hz, 6 VA.

Schutzart:

Von vorne strahlwasserfest und staubdicht nach IP54 (mit Dichtung), Rückseite Schutzart IP20.

Gehäuse:

Kunststoffgehäuse aus Polycarbonat V0

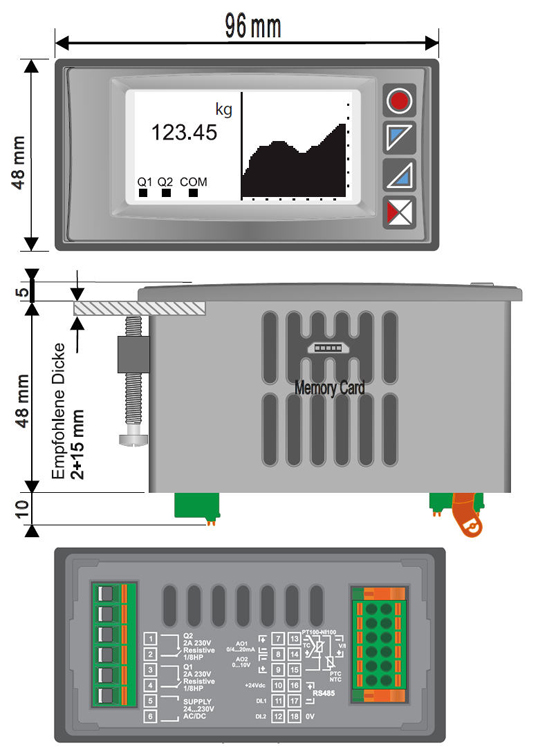

Abmessungen (BxHxT):

B 96 mm x H 48 mm x T 53 mm (ohne Anschlussklemmen).
Schalttafelausschnitt nach DIN: 91 mm x 45 mm.
Befestigung über arretierbare Klemmbügel aus Kunststoff mit Schraube.

Anschluss:

Über steckbare verriegelbare Schraubklemmen.

Umgebungsbedingungen:

Betriebstemperatur: 0 °C bis +45 °C; relative Luftfeuchte: 35 % rF bis 95 % rF.

Gewicht:

ca. 165 Gramm

Lieferumfang:

Gerät, Befestigungsmaterial, Dichtung

Datenlogging:

Die Anzeige UA964802 beinhaltet eine einfache Datenloggerfunktion. Die Daten können Sie über das Modbus-Protokoll auslesen. Die Abtastrate entspricht hierbei der Aktulisierungszeit der Trendanzeige. Es können bis zu maximal 2.500 Messwerte geloggt werden.

Programmierung:

Die Programmierung und Bedienung erfolgt menügeführt über die Fronttasten, über Text und ist 5-sprachig umschaltbar(English, Italienisch, Deutsch, Französisch, Spanisch). Alle Einstellungen sind über ein 4-stelliges Passwort geschützt (nicht veränderbar).

Wachendorff EMG App

Die Wachendorff EMG App, ist im Moment nur für Android Betriebssysteme geeignet. Eine Version die iOs-Betriebssysteme unterstützt, folgt demnächst.

Einbaumessgeräte und Universalregler via Smartphone parametrieren.
Unterstützte Geräte: UA964802, MA964802, DMS9648O, UR48481A, UR48482A, UR48483A

Die App erlaubt Ihnen das Lesen, Schreiben, Programmieren und Verwalten Ihrer Wachendorff-Geräte.

info Flyer Wachendorff Anzeigen
Wachendorff Anzeigen

Regeln, Anzeigen und Überwachen

Installationsanleitung UA964802

Universalanzeige UA964802 User Manual

sw Wachendorff Universalregler
Wachendorff Anzeigen und Regler-3.4.3

Projektierungssoftware für Wachendorff PID-Universalregler und Digitalanzeigen. Folgende Geräte können Sie mit dieser Software über den PC parametrieren:
TA-,TH-,TI-, VZ- und ZD-Serie, UA964801, UA964802, sowie die UR-Serie:
UR3274S, UR3274U, UR484802, UR484803, UR484804, UR48481A, UR48482A, UR48483A, UR48484A, URDR0001.

Für Firmware Stand bei:
UA964802 bis einschließlich Firmware 3.03
UR4848xA Firmware 1.xx

Software Version 3.4.3.0 (Stand 10.05.2019)

sw Wachendorff Universalregler
Wachendorff Anzeigen und Regler-3.4.5

Projektierungssoftware für Wachendorff PID-Universalregler und Digitalanzeigen. Folgende Geräte können Sie mit dieser Software über den PC parametrieren:
TA-,TH-,TI-, VZ- und ZD-Serie, UA964801, UA964802, sowie die UR-Serie:
UR3274S, UR3274U, UR484802, UR484803, UR484804, UR48481A, UR48482A, UR48483A, UR48484A, URDR0001.

Für Firmware Stand bei:
UA964802 ab Firmware 3.04
UR4848xA Firmware 2.xx

Software Version 3.4.5.0 (Stand 10.10.2019)

URDRxxx Zubehör
URDRxxxx

Hutschienen-Adapter für Geräte der UR-Serie, der UA964801
und der DMS OLED-Anzeige

ENC5B000-ENC5C000
Gehäuse

Gehäuse

für Digitalanzeigen in Kunststoff, Aluminium oder Stahl
