Multifunktionsmessgerät TNM96-ETN-I
Dieses Produkt ist abgekündigt.
Kompaktes Energie- und Leistungsmessgerät mit grafischer Anzeige für den Schalttafeleinbau
- Energie-Messgerät
- 1 Kanal / 3 Leiter
- Grafische Anzeige
- WebServer

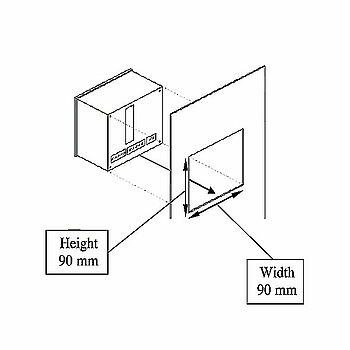

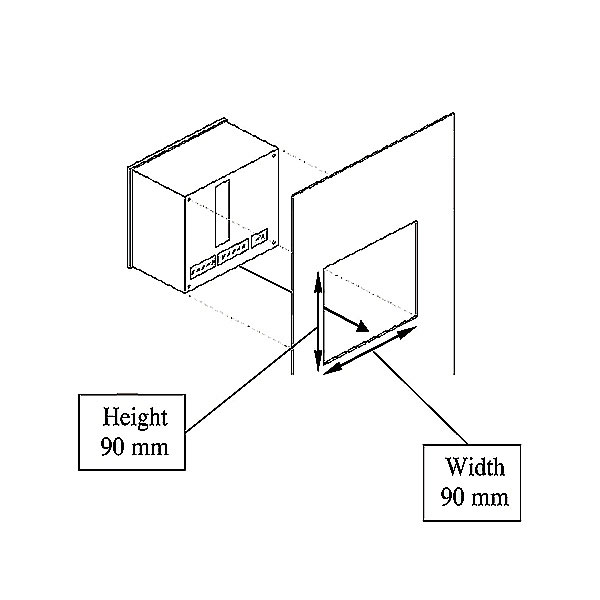

- Schalttafeleinbau
- Abtastrate 1600 /s
- Unterstützte Stromwandler 1 A, 5A, 0,333 V
- Ermittlung harmonischer Oberschwingungen
Das TNM96-I ist ein kompaktes, sehr genaues 0,2% (0,1 optional), Dreiphasen-Multifunktionsmessgerät. Es beinhaltet eine Aufzeichnung der Energieverbräuche und unterstützt die Protokolle BACnet und Modbus. Über die Ethernet TCP/IP Schnittstelle kann das Messgerät über einen Webbrowser bedient und konfiguriert werden. Eine unverzichtbare Hilfe zum Anzeigen und Auswerten über eine zusätzliche Software der Min/Max-Werte, der Wirk-, Schein- und Blindleistung, sowie der Oberschwingungen bis zur 64en, sowie sämtliche wichtigen Messgrößen.
Protokolle / Schnittstellen
BACnet MS/TP, Modbus RTU
Versorgungsspannung
90 bis 250 VAC, 50 / 60 Hz, 110 bis 280 VDC
Abmessungen (B x H x T)
96 mm x 96 mm x 80 mm
Gewicht
650 g
Leistungsaufnahme
9 VA
Genauigkeit
Wirkleistung 0,2 %, Blindleistung 0,2 %
IP Schutzklasse
IP64 (Front), IP20 (Klemme)
Betriebstemperaturbereich
-20 °C bis 70 °C
Lagertemperaturbereich
-20 °C bis 70 °C
Einsatzbereich relative Luftfeuchte
0 % bis 95 % RH
Abtastrate
1600
Anzahl Kanäle / Leiter
1 / 3, 1 / 4
Harmonische Oberschwingungen
64
Messart
Wandlermessung
Unterstützte Wandler
0.333 V, 1 A, 5 A
Messung Strom
0,001 A bis 6 A
Messung Strom - Überlast (RMS konstant)
50 A
Messung Strom - kurzzeitig (für 1 Minute)
100 A
Messung Strom - Bürde
< 0,05 VA
Messung Neutralstrom
0,001 bis 6 A
Messung Spannung L-L
0,1 bis 950 V
Messung Spannung L-N
0 bis 550 V
Messung Spannung L-N - maximum (RMS konstant)
1000 V
Messung Spannung L-N - Bürde
< 0,06 V
Messung Frequenz
45,001 bis 65,001 Hz
Messung Leistungsfaktor (kap./ind.)
-1 + 1
Anzeigebereich Strom
0,0010 A bis 99999 kA
Anzeigebereich Neutralstrom
0,0010 A bis 99999 kA
Anzeigebereich Spannung L-L
0,0010 V bis 99999 kV
Anzeigebereich Spannung L-N
0,0010 V bis 99999 kV
Anzeigebereich Frequenz
45,001 bis 65,001 Hz
Anzeigebereich Leistungsfaktor (kap./ind.)
-1 + 1
Anzeigebereich Wirkleistung Gesamt/Phase
0,0000 W bis 99999 MW
Anzeigebereich Blindleistung Gesamt/Phase
0,0000 VAR bis 99999 MVAR
Anzeigebereich Scheinleistung Gesamt/Phase
0,0000 VA bis 99999 MVA
Anzeigebereich Wirkarbeit Gesamt/Phase
0,0010000 WH bis 99999999 MWH
Anzeigebereich Blindarbeit Gesamt/Phase
0,0010000 VARH bis 99999999 MVARH
Anzeigebereich Scheinarbeit Gesamt/Phase
0,0010000 VAH bis 99999999 MVAH
Anzeigebereich Gesamte harmonische Verzerrung V/I
0,000 bis 100,0 %
Anzeigebereich Partielle harmonische Verzerrung V/I
0,000 bis 100,0 %
Funktionen
Alarmspeicher, Alarme, Datenerfassung, einfach bedienbare Menüs, Eingebauter Tarifzähler, grafische Anzeige der harmonischen Oberschwingungen, Mehrsprachigkeit, Minimum/Maximum ermittlung, schnelle Trendanzeigen, Wellenformanzeige
Normative Standards
EN 55022, Klasse A, Ergänzungen A1; A2 EN 55024, Ergänzungen A1; A2 EN 61000-3-2, Klasse A, EN 61000-3-3, Ergänzungen A1 EN 61000-4-2 EN 61000-4-3, EN 61000-4-4 EN 61000-4-5 EN 61000-4-6, EN 61000-4-11 IEC 62052-11 IEC 62053-22, IEC 62053-23
Lieferumfang
Multifunktionsmessgerät
Hersteller
Celsa Messgeräte GmbH
