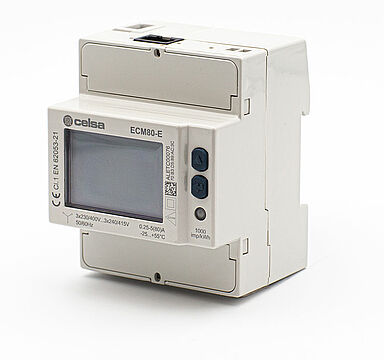

Energiezähler 80 A Modbus TCP ECM80-E-MID
Dieses Produkt ist abgekündigt.
Dreiphasen-Energiezähler für Direktmessung
- Zertifizierte MID Version
- Für Ethernet (Modbus TCP)-Kommunikation
- Direktanschluss bis zu 80 A
- Vollständig bidirektionale Vier-Quadranten-Messungen für alle Energien und Leistungen
- Für 4-Leiter-Netze mit symmetrischer oder unsymmetrischer Last
- Klasse B gemäß EN 50470-3
- S0-Ausgang für Energieimpulsabgabe
Bei dem ECM80-E-MID handelt es sich um einen Dreiphasen-Energiezähler, welcher über eine geprüfte MID-Konformität verfügt und somit für Abrechnungszwecke geeignet ist. Der Zähler eignet sich für den Direktanschluss von Stromleitern bis zu eine Stromstärke von 80 A je Phase und kann vollständige bidirektionale Vier-Quadranten-Messungen für alle Energien und Leistungen durchführen. Er ist für 4-Leiter-Netze mit symmetrischer oder unsymmetrischer Last geeignet und erfüllte die Genauigkeit der Klasse B gemäß EN 50470-3. Die hier genannte Variante des Energiezählers verfügt, über die Standardschnittstelle S0 hinaus, über eine Ethernetschnittstelle mit dem Protokoll Modbus TCP und stellt einen Webserver zur Verfügung.
MID-Konformität
Ja
Hilfsspannung
Von Messkreis Un ±20%
Verbrauch
7,5 VA 0,5 W
Maße (B x H x T)
72 mm x 90 mm x 64 mm
Gewicht
560 g
Betriebstemperaturbereich
Betrieb -25 °C bis 55 °C
Lagertemperaturbereich
Lagerung -25 °C bis 75 °C
Einsatzbereich relative Luftfeuchte
Feuchtigkeit 0 bis 80 RH
Montage
DIN-Schienen Montage
Elektrischer Anschluss
4 Leiter
Anzeige Typ
LCD
Anzeige Anzahl Stellen
8
Anzeige IP Schutzklasse
IP51 (Front), IP20 (Klemme)
Messeingänge Leiterquerschnitt
1,5 mm² bis 6 mm²
Tarifausgänge Leiterquerschnitt
0,14 mm² bis 2,5 mm²
Tarifeingang
Nein
Spannungsbereich Tarif
Keinen
Messtechnische LED Impulswertigkeit
10000 imp. / kWh
Messtechnische LED Impulsdauer
10 ± 2 ms
Kommunikation
S0, Modbus TCP (10 / 100 Mbps)
Webserver
Ja
Datenspeicher
8 MB
Wirkenergie Genauigkeit
Class B according to EN 50470-3
Blindenergie Genauigkeit
Class 2 according to IEC/EN 62053-23
Anlaufstrom
20 mA
Minimalstrom
250 mA
Übergangsstrom
500 mA
Bemessungsstrom
0 bis 80 A
Nennstrom
5 A
Nennstrom - Bürde
-
Messung Frequenz
50 bis 60 Hz
Anzahl S0-Ausgänge
1
S0-Ausgang Maximaler Strom
27 mA
S0-Ausgang Maximale Spannung
27 DC
S0-Ausgang Impulsausgang
500 Imp. / kWh
S0-Ausgang Impulsdauer An
50 ± 2 ms
S0-Ausgang Impulsdauer Aus
30 ± 2 ms
Lieferumfang
Zähler, Handbuch
Hersteller
Celsa Messgeräte GmbH
