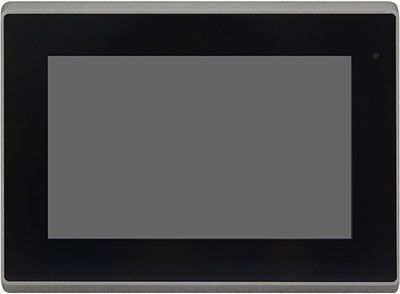

7 Zoll Industrie-Display ARCDIS-107AP

7" TFT-LCD Industrie-Display, 800 x 480 Pixel
projiziert kapazitiver Touch
IP66 Aluminium-Druckgussgehäuse

Datenblatt Technische Anwendungsberatung

7" TFT-LCD, 800 x 480 Pixel
projiziert kapazitiver Touch
IP66 Aluminium-Druckgussgehäuse
Rahmenbündiges Design
Lüfterloses Kühlsystem
Ablesewinkel horizontal 140°, vertikal 110°

Produktbeschreibung

Die ARCDIS-Serie bietet industrielle Displays im rahmenbündigen Aluminium-Druckgussgehäuse.

Die Industrie-Touch-Displays dieser Serie sind in den Display-Größen 7“ bis zu 23,8“, wahlweise mit projiziert kapazitiven oder resistiven Touch ausgestattet. Ergänzt wird die Serie um Displays ohne Touch-Funktionalität. Das projiziert kapazitive Touch ermöglicht eine Multitouch Bedienung. Bei der Notwendigkeit einer drucksensitiven Bedienung (z.B. mit Handschuhen) ist das resistive Touch die richtige Wahl. Die Frontblenden sind absolut rahmenbündig mit dem Aluminiumdruckguss-Gehäuse verbunden. Das Gehäuse ist in IP66 ausgeführt. Das einzigartige lüfterlose thermische Design des Aluminiumdruckguss-Gehäuses ermöglicht eine effektive Temperaturregelung. Die Touch-Displays der ARCDIS-Serie können optional mit einem High Brightness LCD und/oder Optical Bonding für eine herausragende Darstellung, selbst unter schwierigen Bedingungen, ausgestattet werden.

Technische Daten

Spannungsversorgung:

9 VDC bis 36 VDC

Leistungsaufnahme:

max. 3,9 W

Display:

7" TFT-LCD

Auflösung:

800 x 480 Pixel

Seitenverhältnis:

15:9

Helligkeit:

350 cd/m² (optional High Brightness LCD 1.000 cd/m²)

Farben:

262k

Ablesewinkel:

H: 140° / V: 110°

Touchscreen:

projiziert kapazitiver Touch

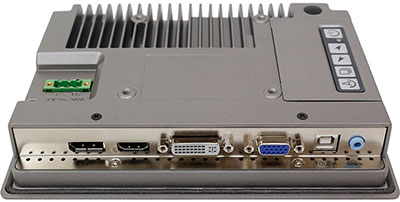

Schnittstellen:

VGA: 1x
DVI: 1x
HDMI: 1x
DP: 1x
USB: 1x USB-B für Touchsteuerung
OSD: Steuerungsmembrane (rückseitig)
Spannungsversorgung: steckbare 3-polige Klemmleiste

Gehäuse:

Aluminiumdruckguss

Montage:

VESA 75 x 75; Schalttafelmontage

Schutzart:

IP66 frontseitig

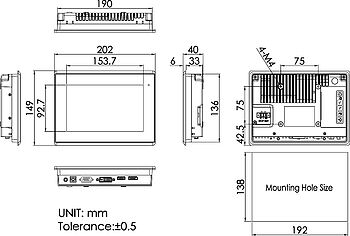

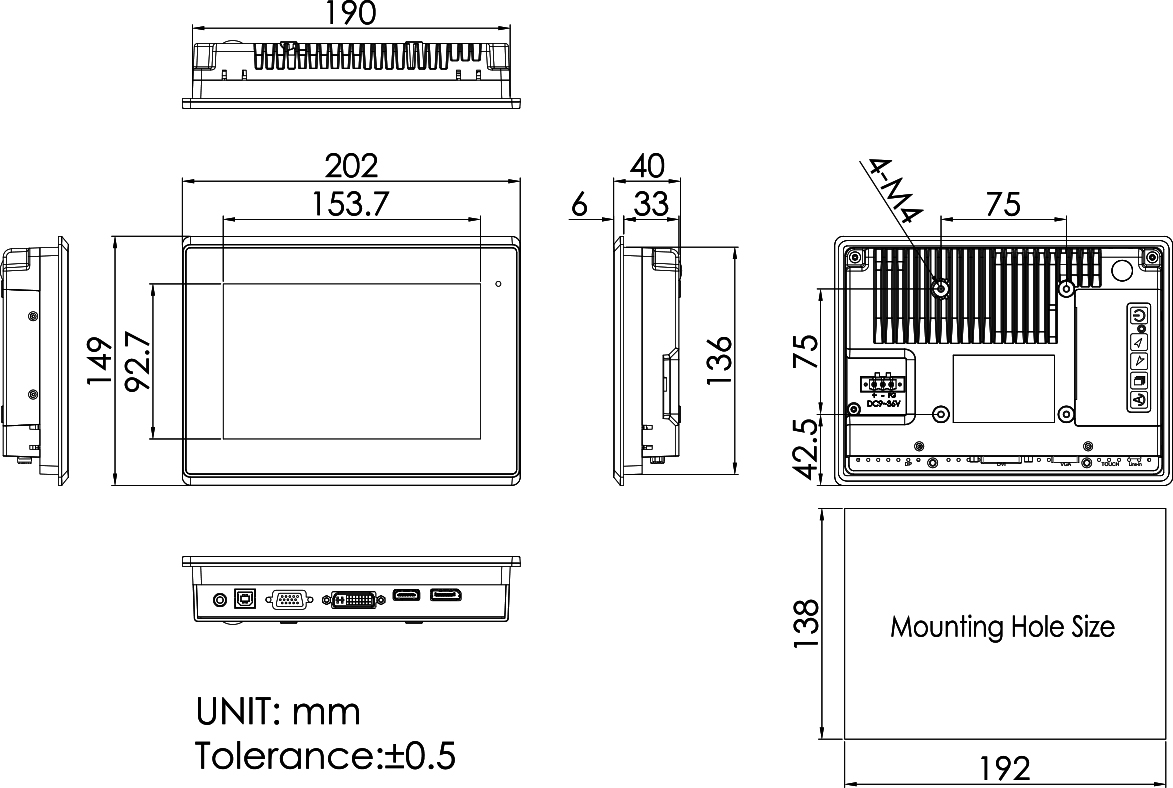

Abmessungen (WxHxD):

202 mm x 149 mm x 40 mm

Gewicht:

ca. 1,1 kg

Umgebungsbedingungen:

Betrieb: 0 °C bis +50 °C
Lagerung: -30 °C bis +70 °C
10 % bis 90 %.rF bei 40 °C, nicht kondensierend

Zertifizierungen:

CE/FCC Class A

Lieferumfang:

Gerät
1 x 12V Steckernetzteil
1 x VGA-Kabel, 1,8 m
1 x USB 2.0 Kabel, 1,8 m (USB A male/USB B male)
1 x 3-pol. Anschlussstecker Spannungsversorgung

Zolltarifnummer:

85285210

Hersteller:

Aplex Technology Inc.

Optionen:

Optical Bonding
High Brightness LCD (1000 cd/m²)
High Resolution Display 1024 x 768 Pixel
Erweiterter Temperaturbereich -20 °C bis +60 °C
Eingebaute Lautsprecher
