Typ:

managed

Betriebsart:

Store and Forward

Switching engine:

Full Wire Speed, Layer 2

Management:

Webbrowser (USB Typ B)

Ethernet Standards:

• IEEE 802.3 (10BaseT)
• IEEE 802.3u (100BaseTX)
• IEEE 802.3ab (1000BaseTX)
• IEEE 802.3x (Flow-Control - FD)
• IEEE 802.1d/D/w (STP, RSTP)
• IEEE 802.1p (Class of Service)
• IEEE 802.1Q (tagged VLANs)
• IEEE 802.1x (RADIUS)

Features:

• Port Mirroring
• Jumbo Frame Support
• DHCP (Client)
• IGMP Autokonfiguration
• SNMP v1, v2, v3
• SNTP
• N-Ring™ - Ring-Redundanz
• N-Link™ - Multi-Ring-Redundanz
• N-View™ - Monitoring

Ports - Gesamt:

12x

RJ45 - Ports:

8x 10/100/1000BaseT(X)

RJ45 - Speed:

Auto-Negotiation (10/100/1000 Mbit/s)

RJ45 - Duplex:

Half- oder Full-Duplex

RJ45 - Anschluss:

MDI/MDIX Auto-Crossover /
TD/RD Auto-Polarity

RJ45 - Isolation:

ESD und Überspannungsschutz

Fiber - Ports:

4x 1000BaseFX

Fiber - Wavelength:

1310 nm

Fiber - Type:

Singlemode

Fiber - Connector:

SC

Fiber - Distance:

80 km

Interfaces:

• USB Typ B
• SD-Card Slot

Sensoren:

Temperatur (onboard)

Störmeldekontakt:

konfigurierbar

MAC table size:

16.000

Backplane:

16,4 Gbit/s

Latency:

1,6 µs
(typische Werte, Lastabhängig)

Spannungsversorgung:

redundanter Eingangsklemmleistenstecker mit Überspannungsschutz

Spannungsbereich:

10 bis 49 VDC

Leistungsaufnahme:

750 mA @ 24 VDC

Einschaltstrom:

21 A / 0,3 ms @ 24 VDC

BTU/h:

61,44

Betriebstemperatur:

-40 °C bis +85 °C

Lagertemperatur:

-40 °C bis +85 °C

Luftfeuchtigkeit:

10 % bis 95 % rF
(nicht kondensierend)

max. Einsatzhöhe:

3000 m

Vibration und Schock:

Shock: 200 g @ 10 ms
Vibration: 50 g @ 5 bis 200 Hz
(triaxial, Wandmontagehalterung)

Zertifizierungen:

Produktsicherheit
ANSI/ISA 12.12.01-2013 Class I and II, Div. 2 and Class III, Div. 1 and 2, Groups A, B, C and D Hazardous Locations UL508 Industrial Control Equipment
CAN/CSA-C22.2 No. 213-M1987 Class I Div. 2 Hazardous Locations
CAN/CSA-C22.2 No. 14-M1987 Industrial Control Equipment

Emissionen
FCC Title 47, Part 15, Radio Frequency Devices, Subpart B ANSI C63.4-2009
Industry Canada ICES-003, EN 55011; EN 61000-6-4, EN 61000-3-2, EN61000-3-3, EN 55032

Immunität
EN 55024, EN 61000-6-2;
IEC 61000-4-2 (ESD);
IEC 61000-4-3 (RFAM);
IEC 61000-4-4 (EFT);
IEC 61000-4-5 (SURGE);
IEC 61000-4-6 (RFCM);
IEC 61000-4-8 (PFMF);
IEC 61000-4-11 (VDI)

Rail
EN 50155, EN 50121 and EN 61373

Designed In Compliance
IEEE 1613 (Electric Utility Substations), NEMA TS1/TS2 (Traffic Control)

Andere
ABS Type Approval for Shipboard Applications; EMC Directive 2014/30/EU;
LV Directive 2014/35/EU GOST-R, RoHS Compliant

Schutzart:

IP20

MTBF:

2.000.000+ h

Ausführung:

Metall

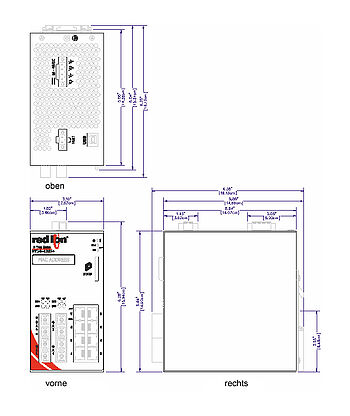

Abmessungen (BxHxT):

7,87 cm x 14,92 cm x 14,07 cm

Gewicht:

890 Gramm

Montage:

DIN-Hutschiene

Hersteller:

Red Lion Controls, USA
