WK109PT0

Signalwandler für Pt100 WK109PT0

wandelt Signale eines Pt100 Temperatursensors in ein V oder mA Normsignal.
galvanische 3-Wegetrennung

DatenblattTechnische AnwendungsberatungAnfrage/Vor Ort Präsentation
  • Wandelt ein Pt100 Signal in ein 0/4 - 20 mA, 0-10 VDC, 10 - 0 VDC, oder 0/1 - 5 VDC Normsignal
  • 14 Bit Auflösung
  • Versorgung über Eingangsklemmen oder K-Busschiene
  • Betriebsspannung 19,2 VDC bis 30 VDC, max. 25 mA
  • Einfache Inbetriebnahme über DIP-Schalter
  • Galvanische 3 - Wege Trennung, Prüfspannung 1,5 kV (50 Hz, 1 Minute)
  • Schmale Abmessung mit nur 6,2 mm Breite
  • Schnelle Montage durch Federklemme
Signalwandler für Pt100 WK109PT

Der Signalwandler WK109PT0 wandelt Signale eines Pt100 Temperatursensors in ein V oder mA Normsignal. Dabei ist das Ausgangssignal linear proportional zum Eingang. Über DIP-Schalter wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WK109PT0 einfach auf eine Hut-Schiene geschnappt.

Eingänge:

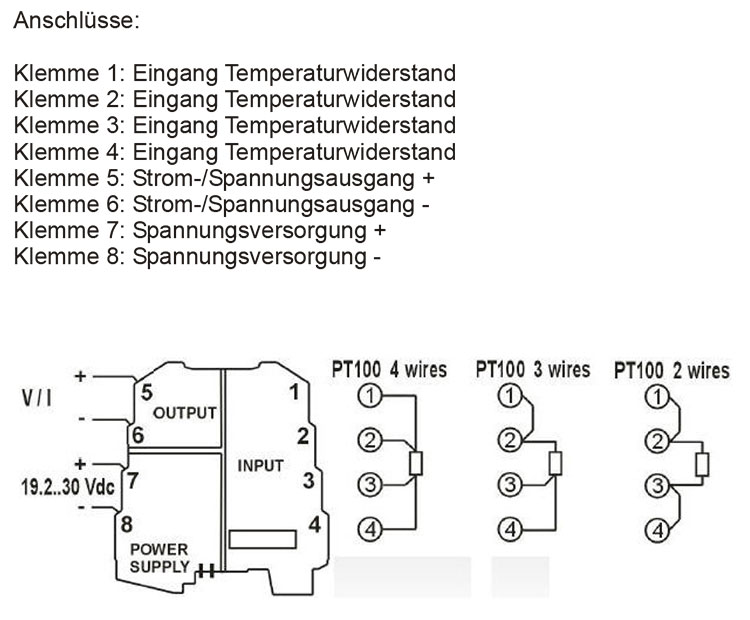

Pt100 in 2-, 3- und 4-Leiter Technik. Die Bereiche von -150°C bis 650°C sind schrittweise über DIP-Schalter einstellbar.

Ausgang:

0 mA bis 20 mA, 20 mA bis 0 mA, 4 mA bis 20 mA, 20 mA bis 4 mA, 0 VDC bis 5 VDC, 1 bis 5 VDC, 0 VDC bis 10 VDC, 0 VDC bis 10 VDC über DIP-Schalter einstellbar.
Das Ausgangssignal ist linear proportional zum Eingang.

Versorgung:

19,2 VDC bis 30 VDC, max. 21 mA bei 24 VDC.
Die Spannungsversorgung erfolgt über die Klemmen oder über den K-Bus.

Genauigkeit:

±0,1 % vom Maximalbereich oder
(40 Kelvin / Messtemperatur + 0,05) = ± X % vom Messbereich,
14 Bit Auflösung

Umgebungsbedingungen:

30% bis 90% relative Luftfeuchtigkeit bei 40 °C
Betrieb: -20 °C bis +65 °C
Lager: .-40 °C bis +85 °C

Temperaturkoeffizient:

100 ppm / K

Kurzschlussfestigkeit:

1.500 VAC zwischen Eingang, Versorgung und Ausgang in alle Richtungen.

Elektromagnetische Verträglichkeit CE konform:

- Kurzschlussfestigkeit: EN 60742 (1.500Vac)
- Störaussendung: EN 50 081-2- Störfestigkeit: EN 50 082-2
- Schutz: EN 61010-1

Anschlussart:

Federklemmen von 0,2 mm² bis 2,5 mm²

Gehäuse:

robustes Kunststoffgehäuse aus PBM.

Schutz:

IP20

Abmessungen:

B 6,2 mm x H 102,5 mm x T 93,1 mm.

Lieferumfang:

Gerät, Betriebsanleitung

Gewicht:

ca. 50 g

Datenblatt
Datenblatt WK109PT0

info Signalwandler-Broschuere
Signalwandler und Überwachungsmodule

Hier können Sie das Handout Signalwandler herunterladen.

awb WP0806
Lebensmittel

Qualitätskontrolle und Rückverfolgbarkeit

man wk109pt0
WK109PT0 Signalwandler

Beratung
Für die Anwendungsberatung vor dem Kauf
(Produktauswahl, -eignung, -empfehlung)
Wenden Sie sich bitte an:
Beratung
Technischer Support
Für technischen Support nach dem Kauf
(im Rahmen der Inbetriebnahme, Projektierung, Konfiguration, etc.)
Wenden Sie sich bitte an:
Technischer Support
Heike Böckmann
Für kaufmännische Fragen
(Angebot, Auftrag, Lieferzeiten)
Wenden Sie sich bitte an: Vertriebsinnendienst
Heike Böckmann
Oliver König
Für Fragen im Rahmen der Auftragsabwicklung
(Auftragsbestätigung, Liefertermin, Rechnung)
Wenden Sie sich bitte an:
Oliver König
Artikelnr.ArtikelPreis/StkAnzahl
WK109PT0

Signalwandler für Pt100

110,00 €0,00 €
Zubehör
WKBUS000

Versorgungsklemme für 2 Module

13,00 €0,00 €
WKSUPPLY

Versorgungsklemme für bis zu 75 Geräte

55,00 €0,00 €

Preise zzgl. 19% MwSt., zzgl. Versandkosten
