Advanced DMS Signalwandler WZ-SG2
1 Ausgang wahlweise: 0/4 mA bis 20 mA, 0 V bis 5/10 V, 1 digitaler Ausgang
- Skalierbarer Eingang für 4- oder 6-Draht DMS

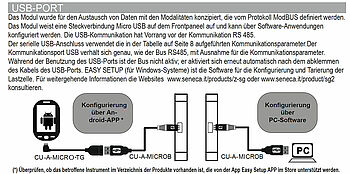

- Progmmierung über Micro-USB Datenkabel
- Tarierungseingang und serielle RS485-Schnittstelle
- Konfigurierbarkeit der Abtastrate, Auflösung und Alarmschwelle
- Zählfunktion
- Automatische Tarierfunktion
- Erfassung von Minimum und Maximalnettogewichten
- Datenloggingfunktion
- Schnelle und sichere Einstellung
- Hohe Brandsicherheit durch das schwer entflammbare Glasfaser-Nylon Gehäuse
- 3-Wege Isolation ( Spannungsversorgung / Signaleingang / Signalausgang ) bis 1500 VAC
Der mikroprozessorgesteuerte Wandler für DMS WZSG bietet neben der Wandlung des Eingangssignals in ein skalierbares Normsignal auch die Möglichkeit einer Tarierungsfunktion oder eines Ausgangs für die Ausgabe der Erreichung eines Schwellwertes. Hierbei verfügt die Advances Variante über die Möglichkeit die Auflösung und Abtastrate zu konfigurieren, sowie eine beliebige Alarmschwelle zu definieren. Ebenso verfügt diese Variante über eine Zählfunktion, die Erfassung von Minimum und Maximalnettogewichten, einer automatischen Tarierfunktion und einer Datenloggingfunktion (kostenloste Zusatzsoftware EASY Setup). Das Ausgangssignal kann als analoges Strom- oder Spannungssignal ausgegeben werden. Zudem wandelt das Modul WZSG die Eingangssignale in ein MODBUS RTU-Protokoll um. Die Daten können über eine RS485 Schnittstelle entsprechenden Auswertegeräten zur Verfügung gestellt werden. Dadurch ist die Verwendung eines Controllers nicht erforderlich. Über das Programmierkabel und eine einfache Software wird das Gerät vollständig eingestellt und ist sofort betriebsbereit. Zur Montage wird der WZSG einfach auf eine Hutschiene geschnappt.
Eingänge:
1x DMS Messbrücke mit 1 bis 4 Kraftzellen (350 Ohm) oder 1 bis 8 Kraftzellen (1.000 kOhm); 4 oder 6- Draht Differentialeingang, Minimaler Anschlusswiderstand 87 Ω
1x digitaler Eingang
Ausgänge:
1 Ausgang wahlweise:
0/4 mA bis 20 mA
0 V bis 5/10 V
1 digitaler Ausgang
Advanced Funktionen:
Auflösung konfigurierbar
Abtastrate einstellbar von 5,4 Hz bis 1365,3 Hz
Alarmschwelle einstellbar
Messung durch Rauschfilter stabilisiert
Messungen in Ganzzahl und Fließkomma verfügbar
Zählfunktion
Erfassung Min/Max-Nettogewichtswerte
Automatische Rückstellung /Tara
Protokoll:
Modbus RTU Slave
Baudrate:
2.400 bps bis 115.200 bps
Abtastrate:
Messbrücke: 12,53 Hz bis 151,71 Hz
Auflösung:
24 Bit
Genauigkeit:
0,01 % Kalibrierung
0,01 % Linearität
0,0025 % / ° C Temperatur Koeffizient
Analogausgang: 0,1 % der Spanne.
Einstellungen:
Busabschluss über DIP-Schalter,
Parametrierung per konfigurierbarer Software
Kabellänge:
max. 1.200 m
Isolation:
Galvanische Trennung: 1.500 VAC
Versorgung:
10 VDC bis 40 VDC, max. 2 W
19 VAC bis 28 VAC, 50/ 60 Hz
Umgebungsbedingungen:
Arbeitstemperatur: -10° C bis +65° C
Lagertemperatur:- 20° C bis +85° C
30 % bis 90 % relative Luftfeuchtigkeit bei 40 °C
Safety:
EN61010-1:2013-10
EMC:
EN61000-6-2:2006-10
EN61000-4-4:2013-01
EN61000-6-4:2007-11 + A1:2013-01
EN61000-4-5:2015-05
EN61000-4-2:2011-04
EN61000-4-6:2014-09
EN61000-4-3:2007-04 + A1:2009-01 + A2:2011-01
EN61000-4-11:2006-02
MTBF:
486 Jahre bei 35°C Umgebungstemperatur
Gehäuse:
Stabiles PBT-Kunststoff-Gehäuse
Schutzart:
IP20
Abmessungen (BxHxT):
17,5 mm x 100 mm x 112 mm
Anschlüsse/Montage:
Steckbar und kodierte Schraubklemmen bis 2,5 mm2
IDC10-Anschluss für WZ-Bus System auf 35 mm Hutschiene
weiteres auf Anfrage...
Gewicht:
ca. 120 g
Lieferumfang:
Gerät, Installationsanleitung
Hersteller:
Seneca s.r.l.
Hier können Sie das Handout Signalwandler herunterladen.
Download (2.41 MB)
